《2025年思路教练同步课时作业九年级物理上册人教版》

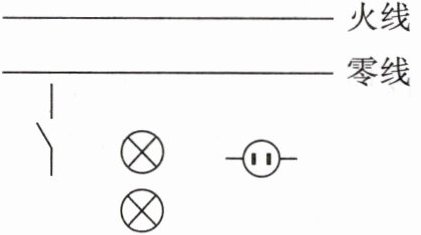

4. 一间教室要安装两盏“$ 220\ V\ \ 40\ W $”的电灯和 1 个插座,要求开关 $ S $ 控制两盏灯,且每盏灯都能正常发光。请按以上要求将题图中元件用笔画线代替导线连接起来。

答案：
如图所示:　　　　　　

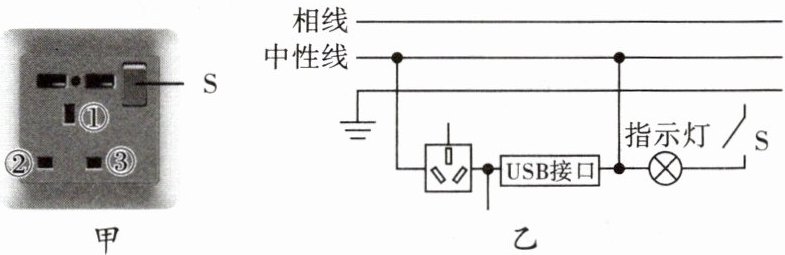

5. (河北邯郸三模)小明家安装的一个带有 USB 接口的三孔插座如图甲所示,当闭合开关 $ S $ 时,指示灯发光、插座和 USB 接口能正常使用,且三者互不影响。使用三孔插座时,______(选填“①”“②”或“③”)孔所接的导线与用电器的金属外壳相连。如图乙所示,是该插座的内部简化电路,请你在图中将未完成的电路补充完整。

答案：
①　 　[根据“左零右火上接地”，三角插座上方孔所接的导线与用电器的金属外壳相连。当闭合开关S时，指示灯发光、插座和USB接口能正常使用，且三者互不影响，由此可知，指示灯、插座和USB接口并联，并且开关在与相线相接的干路上。]

6. 安全用电,警钟长鸣。下列做法符合安全用电原则的是(D)
A.用湿手拔用电器的插头
B.电灯的开关接在中性线和电灯之间
C.多个大功率用电器同时使用同一插排
D.使用测电笔时,手接触笔尾的金属部分

答案： D

7. 下列的四种现象中,不符合安全用电原则的是(C)
A.电器金属外壳安装接保护线
B.擦拭用电器时要切断开关
C.在高压线附近放风筝
D.用绝缘棒挑开通电的裸导线

答案： C

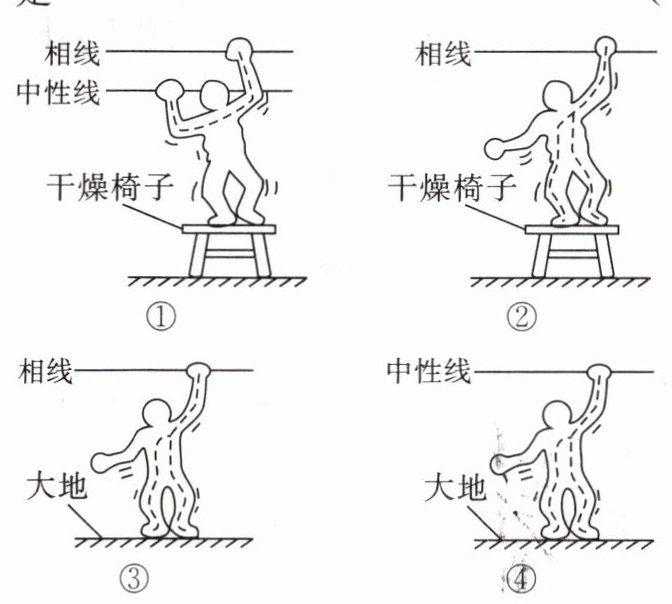

8. 下列图中所示的情况,不会发生触电事故的是(A)

A.②④
B.③④
C.①②
D.①③

答案： A

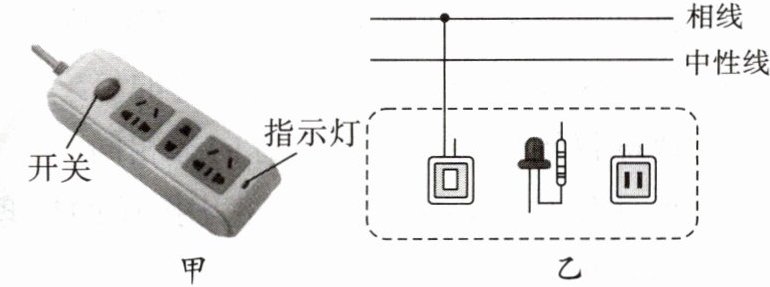

9. 小明常用的一个插线板如图甲所示。他在使用中发现：插线板上的指示灯在开关断开时不发光,插孔不能提供工作电压；而在开关闭合时指示灯发光,插孔可以提供工作电压；如果指示灯损坏,开关闭合时插孔也能提供工作电压。

(1)在图乙中画出开关、插孔、指示灯和指示灯的保护电阻的连接方式,并把插线板和电源线接通；
(2)若指示灯规格为“$ 4\ V\ \ 20\ mA $”,则指示灯的保护电阻为______$\Omega$时指示灯才能正常工作。

答案：

(1)如图所示:　
(2)10800 　　　　　　 [
(1)插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和相线之间控制相线使用更安全。
(2)因串联电路中总电压等于各分电压之和，所以串联电阻两端的电压U_R = U - U_L = 220V - 4V = 216V，因串联电路中各处的电流相等，串联电阻的阻值R = U_R / I_R = U_R / I_L = 216V / (20×10^-3A) = 10800Ω。]
