《2025年思路教练同步课时作业九年级物理上册人教版》

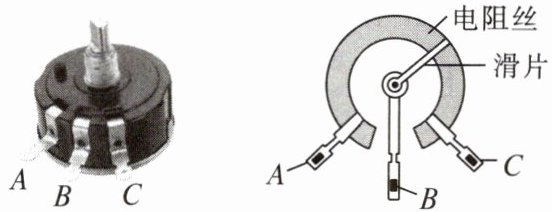

6. (山东德州期中)在收音机等电器中,有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时,下列说法不正确的是(D)

A.只把A和C接入电路,无法改变通过电位器的电流
B.把A和B接入电路,当滑片顺时针旋动时,电位器接入电路电流变小
C.将A、B接入电路同一点,C接电路另一点,可以改变通过电位器的电流
D.只将B、C两点接入电路,当滑片顺时针旋动时,电位器接入电路电阻变大

答案： D　[只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压不变，无法改变通过电位器的电流，故A正确;把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增大，电源电压不变，电流变小，故B正确;将A、B接入电路同一点，C接电路另一点，左半段被滑片短路，只接入右半段，移动滑片能改变电路中的电阻，电源电压不变，可以改变通过电位器的电流，故C正确;只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小，故D错误。]

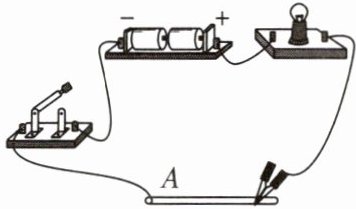

7. (江苏扬州阶段训练)如图所示,A为一根铅笔芯,闭合开关后,小灯泡发光,说明铅笔芯是导体(选填“导体”或“绝缘体”)。将夹子在铅笔芯上向左移动时,睿睿发现灯泡亮度变化不明显,他应该调换更细(选填“粗”或“细”)的铅笔芯来做实验。换了新的铅笔芯后,夹子向左移动,观察到小灯泡变亮(选填“亮”或“暗”),这说明铅笔芯的电阻大小与导体的长度有关。如果断开开关,铅笔芯的电阻阻值不等于(选填“等于”或“不等于”)零。

答案： 导体　细　亮　长度　不等于

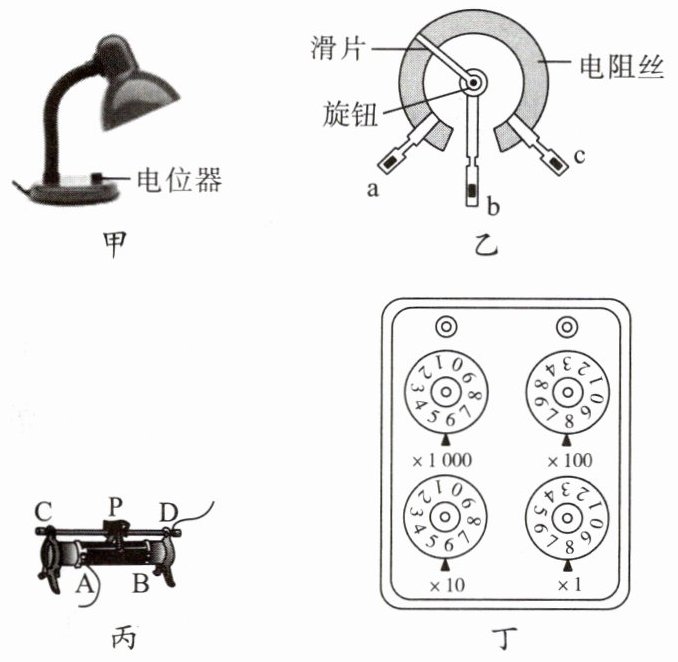

8. (江苏扬州阶段训练)如图甲为亮度可调的台灯,图乙电位器是调节其亮度的装置,a、b、c是它的三个接线柱,旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮,则需要将bc(选填“ab”“ac”或“bc”)接线柱接入电路。图丙是某一滑动变阻器,此时接入电路的有效电阻丝为AP(选填“AP”或“BP”)；图丁中电阻箱的读数为6868Ω。
]

答案： bc　AP　6868　[若顺时针旋转旋钮时灯泡发光变亮，即顺时针旋转旋钮时电位器阻值变小，则将bc接线柱接入电路;图丙是某一滑动变阻器，接线柱A、D接入电路，此时接入电路的有效电阻丝为AP;图丁中电阻箱的示数为R=6000Ω+800Ω+60Ω+8Ω=6868Ω。]

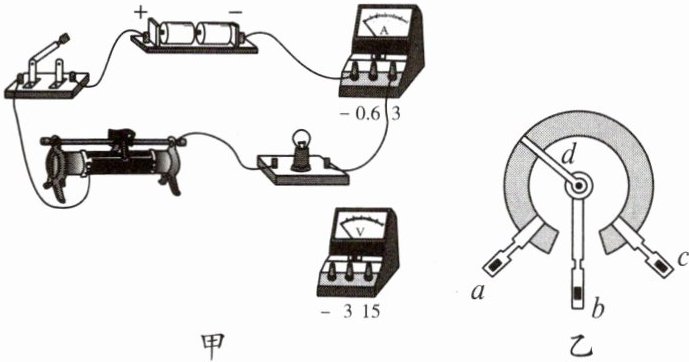

9. (湖北武汉期中)如图甲是小明完成用滑动变阻器改变小灯泡的亮度的实验电路。
(1)实验前小明观察到滑动变阻器铭牌上标有“20Ω 1A”的字样,“20Ω”表示____,“1A”表示____。如果将这个滑动变阻器和另一个铭牌上标有“15Ω 0.5A”字样的滑动变阻器串联,电路中允许通过的最大电流是____A。
(2)如图甲的电路中,闭合开关前,应将滑片放到最____(选填“左”或“右”)端,此时滑动变阻器的作用是____。
(3)为了更好的了解小灯泡两端的电压变化情况,小明拿来电压表,请用笔画线将电压表接入电路,测量小灯泡两端的电压。
(4)如图乙为旋转式变阻器的结构图,a、b、c为变阻器的三个接线柱,d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度,当顺时针旋转旋钮触片时,灯泡变亮,则应将接线柱____(选填“ab”或“bc”),并将它与灯泡串联。

答案：

(1)滑动变阻器最大阻值为20Ω　允许通过的最大电流为1A　0.5　
(2)右　保护电路　
(3)见解析　
(4)bc　[
(1)滑动变阻器可以通过改变连入电路的电阻丝的有效长度来改变连入电路的阻值大小，其铭牌上标注的“20Ω”，指的是其最大阻值;“1A”指的是其允许通过的最大电流。两个滑动变阻器串联，串联电路电流处处相等，所以要选取两个滑动变阻器中允许通过电流中小的那个值，即0.5A。
(2)为了保护电路，防止电流过大损坏仪器，闭合开关前，滑动变阻器滑片要处于最大阻值处，即滑到最右端。
(3)滑动变阻器与小灯泡及电流表串联，电压表并联在小灯泡两端，注意电流表与电压表的电流均是从正接线柱流进，负接线柱流出，如图所示:
　　　　　　
(4)顺时针旋转旋钮触片时，灯泡变亮，说明电路中电阻减小，即连入电路的电阻丝长度减小，故应连接bc接线柱。]
