8. (江苏徐州中考)对于如图所示的部分家庭电路,下列说法正确的是(D)

A.a 是中性线
B.bc 之间的电压为 220 V
C.灯泡和接在插座上的用电器串联
D.测电笔测试插座右孔,氖管会发光

答案： D

9. (河北沧州二模)家庭电路的简化电路图如图所示,若该电路中各处的连接都是正确的,下列关于该家庭电路的说法正确的是(D)

A.a 线是中性线,b 线是相线
B.灯泡和开关的位置可以互换
C.当有人触电时空气开关会“跳闸”
D.电视机接入电路时,与灯泡是并联关系

答案： D

10. (湖南株洲中考)下图为测电笔的结构及使用方法。下列说法正确的是(B)

A.测电笔可以判断物体是带正电还是带负电
B.若氖管发光,说明人体成为电流的通路
C.笔尖、电阻和氖管是导体,外壳、弹簧和笔卡是绝缘体
D.在两种使用测电笔的方法中,甲是正确的,乙是错误的

答案： B

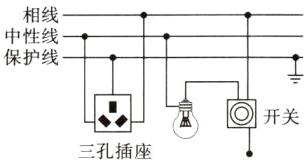

11. 如图所示,请将下列元器件连接成符合安全用电要求的家庭电路。

答案：
如图所示
　　　　　

12. (科学态度与责任)(江苏常州中考)燃气安全检查过程中,技术人员在某住户家中用测电笔测试金属燃气管道,发现:闭合厨房开关 S,灯 L 亮,测电笔氖管发光;断开厨房开关 S,灯 L 熄灭,测电笔氖管不发光。该住户家中,厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是(B)

答案： B [闭合厨房开关S,灯L亮,测电笔被导线短路,电流经过灯后,直接到中性线,而不经过测电笔中的电阻流入大地,所以测电笔氖管不发光,故A不符合题意;闭合厨房开关S,电路有两条支路,一条经过灯L,所以灯L亮,另一条路经过测电笔中的电阻流入大地,所以测电笔氖管发光,故B符合题意;断开厨房开关S,测电笔仍可以通过灯连上相线,所以测电笔氖管发光,故C不符合题意;断开厨房开关S,测电笔仍可以直接连上相线,所以测电笔氖管发光,故D不符合题意。]
