11. 小辉利用如图甲所示的电路探究串联电路中用电器两端电压与电源两端电压的关系。所用器材：三节新干电池,两个电压表,一个滑动变阻器$(30Ω\ 1A)$,两个相同的小灯泡,一个开关及若干导线。

(1)请用笔画线代替导线,将图甲中电压表$V_{2}$接入电路,要求$V_{2}测L_{1}$、$L_{2}$两端的电压之和；
(2)闭合开关前应将滑动变阻器滑片向____(选填“$A$”或“$B$”)端滑动；
(3)若闭合开关时发现,两个电压表指针向右偏转且其中一个超出最大测量范围,出现这种情况的可能原因是____；

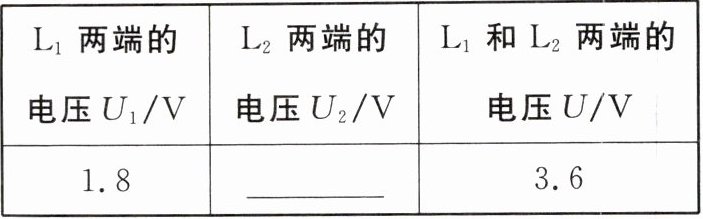

(4)排除故障后,闭合开关,调节滑动变阻器滑片到合适的位置,分别记下电压表$V_{1}$、$V_{2}$的示数,实验数据记录如表所示；为了测量小灯泡两端的电压,小辉认为保持电压表$V_{1}的连接点D$不动,断开开关,并将连接$C点接线柱的导线改接到L_{2}的F$连接点,就可测量灯泡$L_{2}$两端的电压,他的操作存在的问题是____；

(5)正确操作后,$L_{2}$两端的电压表的示数如图乙所示,请将表格数据补充完整。通过对实验表格的分析初步得出的结论为两灯泡的总电压等于每个灯泡两端电压之和,且每个灯泡两端的电压都相等。小辉设计的方案是否存在不足,如果存在不足,请写出应该如何改进：____。

答案：

(1)如图所示:

(2)B
(3)$L_{1}$断路或$L_{2}$短路
(4)电压表的正负接线柱接反
(5)1.8 应当换不同规格的灯泡进行多次实验

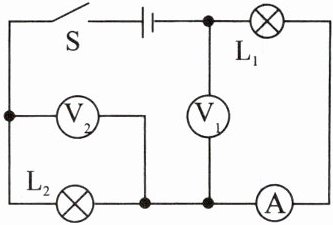

12. 如图所示,已知电源电压为$9V$,电压表$V_{1}$、$V_{2}$规格相同,闭合开关$S$,电压表$V_{1}示数为6V$,通过灯泡$L_{2}的电流为0.5A$,回答下列问题：

(1)灯泡$L_{1}和L_{2}$两端的电压各是多少？
(2)通过灯泡$L_{1}$的电流是多少？
(3)若灯泡$L_{1}$灯丝烧断,则电压表$V_{1}和V_{2}$电压表的示数分别为多少？

答案： 解:
(1)由图可知,两灯泡串联,电流表测电路中的电流,电压表$V_{1}$测灯泡$L_{1}$两端的电压,电压表$V_{2}$测灯泡$L_{2}$两端的电压,由电压表$V_{1}$的示数可知,灯泡$L_{1}$两端的电压$U_{1}=6V$;根据串联电路的电压特点可知,$L_{2}$两端的电压$U_{2}=U - U_{1}=9V - 6V=3V$。
(2)$L_{1}$、$L_{2}$串联,已知通过灯泡$L_{2}$的电流为0.5A,因串联电路中电流处处相等,则通过灯泡$L_{1}$的电流为0.5A,电流表示数也为0.5A。
(3)若灯泡$L_{1}$灯丝烧断,此时$V_{2}$与$L_{2}$并联后再与$V_{1}$串联,$L_{2}$与$V_{1}$串联,电流几乎为0,电压表$V_{1}$相当于并联在电源两端,示数为9V,电压表$V_{2}$并联在$L_{2}$两端示数为0。
答:
(1)灯泡$L_{1}$和$L_{2}$两端的电压分别是6V和3V;
(2)通过灯泡$L_{1}$的电流是0.5A;
(3)若灯泡$L_{1}$灯丝烧断,则电压表$V_{1}$和$V_{2}$电压表的示数分别为9V和0。
