《2025年思路教练同步课时作业九年级物理上册人教版》

1. 一个定值电阻两端电压为 $ 2 \, V $,通过的电流是 $ 0.2 \, A $,这个定值电阻的阻值为 10 $ \Omega $；若这个定值电阻两端电压增大到 $ 4 \, V $,定值电阻中的电流 0.4 $ A $；当电压减小到零,导体的电阻为 10 $ \Omega $。

答案： 10　0.4　10

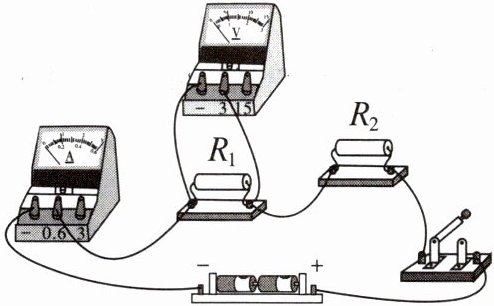

2. (河北邢台校级期中)如图所示实物电路中,电源由两节新干电池串联而成,$ R_{1} $和 $ R_{2} $ 为定值电阻。当开关闭合后,电压表和电流表的示数分别为 $ 2 \, V $ 和 $ 0.2 \, A $,则 $ R_{2} $ 的阻值为 5 $ \Omega $。

答案： 5

3. (河北石家庄阶段练习)一定值电阻两端电压为 $ 6 \, V $ 时,通过它的电流是 $ 2 \, A $,则当其两端电压为 $ 3 \, V $ 时,通过它的电流和定值电阻的阻值为 (D)
A.$ 0.5 \, A $ $ 6 \, \Omega $
B.$ 1 \, A $ $ 6 \, \Omega $
C.$ 0.5 \, A $ $ 3 \, \Omega $
D.$ 1 \, A $ $ 3 \, \Omega $

答案： D

4. 如图所示的电路,电源电压为 $ 6 \, V $ 且保持不变,$ R = 10 \, \Omega $,当闭合开关 $ S $,电压表的示数为 $ 2 \, V $,以下判断正确的是 (D)

A.通过电阻 $ R $ 的电流是 $ 0.6 \, A $
B.电阻 $ R $ 两端的电压是 $ 2 \, V $
C.通过灯泡 $ L $ 的电流是 $ 0.2 \, A $
D.灯泡 $ L $ 两端的电压是 $ 2 \, V $

答案： D

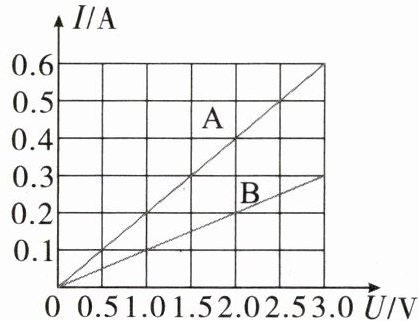

5. (河北保定期末)在某一温度下,连接在电路中的两段导体 $ A $ 和 $ B $ 中的电流与其两端电压的关系如图。由图可判断,$ A $ 导体的电阻为 ______ $ \Omega $；$ B $ 导体两端电压为 $ 3 \, V $ 时,通过 $ B $ 导体的电流为 ______ $ A $。若将导体 $ A $ 和 $ B $ 串联在电源电压为 $ U $ 的电源下,通过导体 $ A $ 的是 $ 0.3 \, A $,则 $ U = $ ______ $ V $；若将导体 $ A $ 和 $ B $ 并联在电源电压 $ U = 2.5 \, V $ 的电源下,则干路电流是 ______ $ A $。

50.34.50.75

答案： 5　0.3　4.5　0.75

6. 两个电路元器件 $ A $ 和 $ B $ 中的 $ I - U $ 图像如图所示,根据图像,下列说法正确的是 (D)

A.元器件 $ A $ 的电压与通过它的电流成正比
B.元器件 $ B $ 的电阻随温度的升高而增大
C.将它们并联后接到电压为 $ 2 \, V $ 的电源上时,干路中的电流为 $ 0.4 \, A $
D.将它们串联后接到电压为 $ 3 \, V $ 的电源上时,$ A $、$ B $ 电压之比为 $ 1 : 2 $

答案： D [由图像可知，元器件A的I - U图像为过原点的倾斜直线，则通过元器件A的电流与两端的电压成正比，但电压不是与电流成正比；而B的图像不是过原点的直线，说明电阻是变化的，且电压增大时，温度升高，电压增大相同的量，电流增大量越来越大，说明电阻越来越小，故元器件B的电阻随温度的升高而减小，故AB错误；将A、B两元器件并联后接到电压为2V的电源上时，则UA = UB = 2V，由图像知IA = 0.4A，IB = 0.2A，干路电流I = IA + IB = 0.4A + 0.2A = 0.6A，故C错误；将A、B两元器件串联后接到电压为3V的电源上时，因串联电路中各处的电流相等，且总电压等于各分电压之和，由图像可知，当电路中的电流为0.2A时，UB1 = 2V，UA1 = 1V，满足电源电压为3V，A、B两端电压之比为UA1:UB1 = 1V:2V = 1:2，故D正确。]

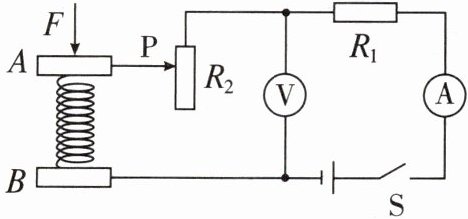

7. 如图所示是小丽设计的压力传感器的原理图,其中 $ R_{1} $ 是定值电阻,$ R_{2} $ 是滑动变阻器。当压力增大时, (B)

A.电流表示数增大,电压表示数减小
B.电流表示数减小,电压表示数增大
C.电流表示数减小,电压表示数减小
D.电流表示数增大,电压表示数增大

答案： B [题图电路为串联电路，电压表测R2两端的电压；当压力增大时，滑片P向下滑动，R2接入电路的阻值增大，电路总电阻增大，由欧姆定律知总电流减小，即电流表示数减小；由U1 = IR1知，R1两端电压减小，由串联电路中电压的规律知U2 = U - U1，故U2增大，即电压表示数增大。综上所述，B符合题意。]
