《2025年思路教练同步课时作业九年级物理上册人教版》

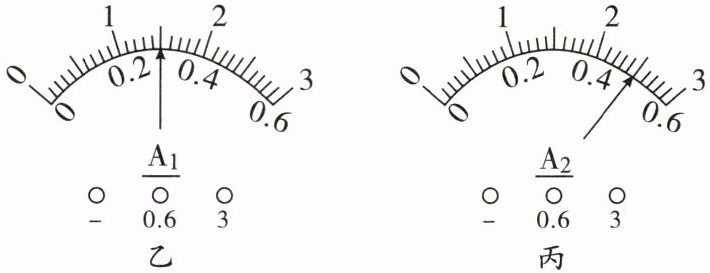

9.(河北保定期中)电荷的定向移动形成电流。如图甲所示电路,闭合开关 $ S $,电流表 $ A_1 $、$ A_2 $ 的示数如图乙、丙所示,则电流表 $ A_1 $ 的示数是1.5 $ A $,通过灯泡 $ L_1 $ 的电流是1 $ A $。

答案： 定向　1.5　1　[导体中电荷的定向移动形成电流;如图甲得，两灯并联,电流表A₁测量干路电流,电流表A₂测量通过L₂的电流，并联电路中干路电流大于支路电流，由图乙得,电流表A₁指针偏转角度小于电流表A₂指针偏转角度，因此电流表A₁、A₂测量范围分别选择0~3A、0~0.6A,分度值分别为0.1A、0.02A,示数分别是1.5A、0.5A,通过灯泡L₁的电流是I₁ = I - I₂ = 1.5A - 0.5A = 1A。]

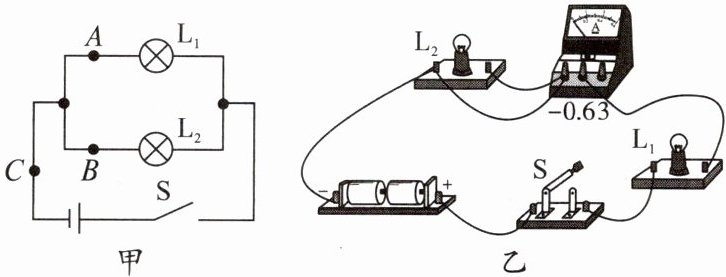

10.(科学探究)在探究串、并联电路的电流特点的实验中,小华同学设计了如图甲所示的电路。

(1)实验中,两个小灯泡的规格应该选择______(选填“相同”或“不相同”)的；

(2)测量 $ A $ 点电流时,小华连接的实物电路如图乙所示,图中有一根导线连接错误,请在错误的导线上画“×”,并补画出正确的导线；

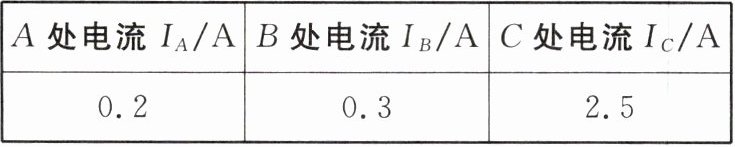

(3)改正电路后,小华分别测出了 $ A $、$ B $、$ C $ 三点的电流并填入了表格。老师看到数据后指出,表格中有一个数据是错误的,请指出错误数据：______,出现错误的原因可能是：______；

(4)改正错误数据后,小华又更换不同规格的灯泡,测量了多组数据,才得出了并联电路电流规律,多次测量的目的是：______；
(5)完成上述实验后,小华还想探究串联电路电流规律,于是又连成如图丙所示电路。闭合开关,发现 $ L_1 $ 比 $ L_2 $ 亮。同组有同学猜想：距离电源正极近的灯泡会比远的灯泡更亮。
为了验证猜想是否正确,我们可以进行的操作是：断开开关,______,再闭合开关,若______,则证明猜想正确,否则,猜想是错误的。

答案：

(1)不相同　
(2)如图所示:
(3)2.5　电流表读数时测量范围看错　
(4)使结论更具普遍性
(5)对调灯泡L₁、L₂位置　L₂比L₁亮
