《2025年思路教练同步课时作业九年级物理上册人教版》

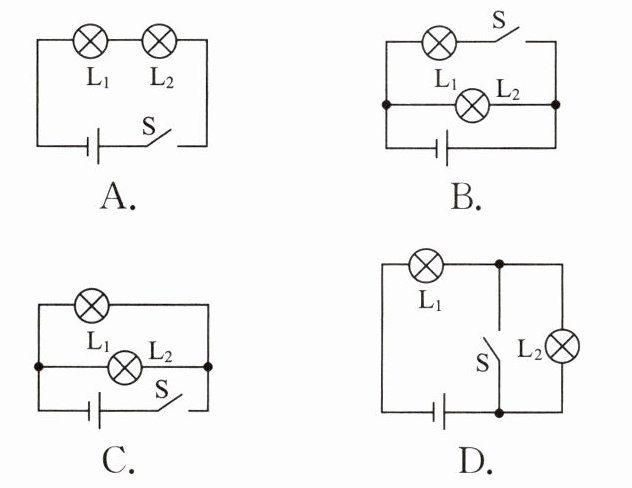

1. 小明设计了一个电路,开关断开两灯都不亮,开关闭合两灯均发光,拧下其中一只灯泡,另一只灯泡仍发光,则符合要求的电路是(C)

答案： C　[由题意可知，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，说明两灯泡工作时互不影响，所以两灯应并联，故A、D错误;开关断开两灯都不亮，开关闭合两灯均发光，则开关位于干路，故B错误,C正确。]

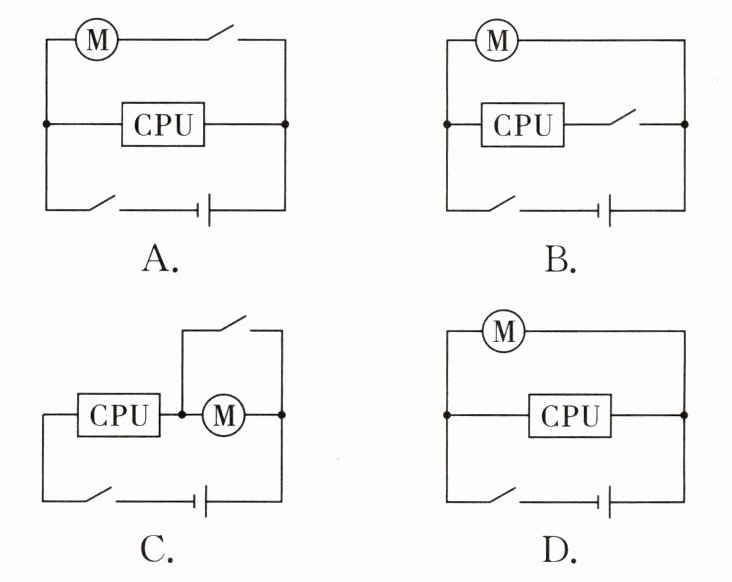

2. 电脑正常工作时,中央处理器(即CPU)不断发热必须用风扇给其降温。为了保证中央处理器不被烧坏,要求：中央处理器CPU工作之前,带动风扇的电动机要先启动；中央处理器断电后,电动机仍能继续工作进行散热。下列四个电路图中符合要求的是(B)

答案： B

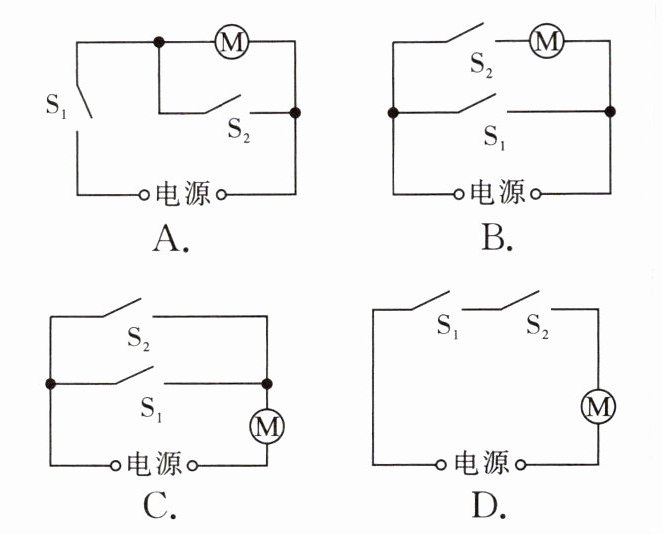

3. (河北石家庄期中)一款电动车智能头盔,戴上头盔扣上卡扣后,头盔上的信号发射器发出信号,当电动车上的信号接收器$S_{1}$接收到信号后,再转动电动机车钥匙$S_{2}$,车才能正常启动。下列电路符合设计要求的是(D)

答案： D　[根据题意可知，当电动车上的信号接收器S₁接收到信号后，再转动电动车钥匙S₂，车才能正常启动，这说明两个开关相互影响，必须都闭合时，电动车才能启动，因此S₁、S₂串联，一起控制电动机，故D符合题意，ABC不符合题意。]

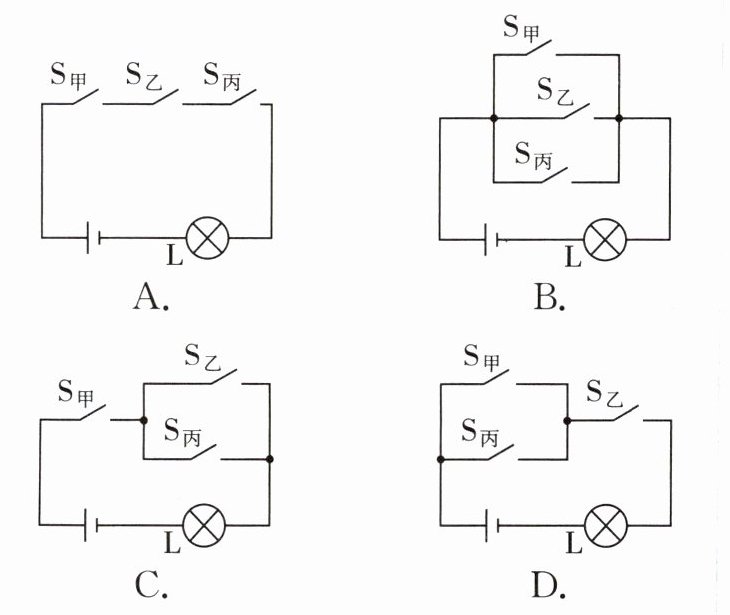

4. 中国举重队在杭州亚运会上取得了优异成绩。在举重比赛中有甲、乙、丙三个裁判,其中甲为主裁判,乙和丙为副裁判,若裁判认定杠铃已被举起,就按一下自己前面的按钮(相当于一个开关)。比赛规则：主裁判和至少一个副裁判都按下自己前面的按钮时,指示杠铃被举起的灯泡L才亮,表示举重成功。图中符合这一要求的电路是(C)

答案： C　[两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关乙和丙并联连接后与主裁判对应的开关甲串联连接，故C符合题意。]

5. (天津河西区校级月考)请按下列要求设计电路：(画在框内)
(1)只闭合开关$S_{1}$,灯$L_{1}$亮,灯$L_{2}$不亮；
(2)只闭合开关$S_{2}$,$L_{1}和L_{2}$两灯都不亮；
(3)开关$S_{1}$、$S_{2}$都闭合,$L_{1}和L_{2}$两灯都亮。

答案：
如图所示:
