《2025年思路教练同步课时作业九年级物理上册人教版》

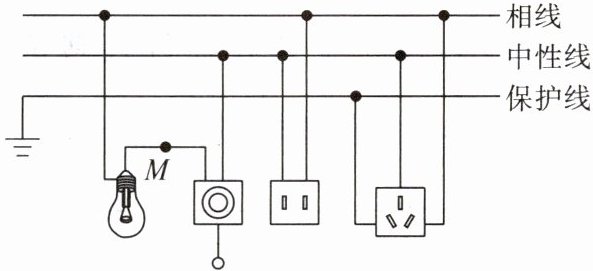

1.(上海宝山区校级期末)如图所示是某同学设计的家庭电路,闭合灯泡开关后,下列说法正确的是(B)

A.灯泡和两孔插座是串联的
B.用测电笔测试M点,氖管不发光
C.开关和三孔插座的连接是正确的
D.用测电笔插入两孔插座的左孔,氖管发光

答案： B

2.(陕西商洛商南县模拟)小梦在学校安全教育宣传周活动中为学校宣传栏设计安全用电宣传标语如下,宣传标语正确的是(C)
A.插座、开关、用电器,湿手触摸也安全
B.家用电器不接地,安全知识心间记
C.安全检修用电器,切断电源是必须
D.高压低压带电体,可以靠近勿触摸

答案： C

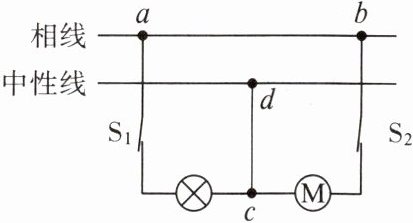

3.(安徽阜阳模拟)如图为小至设计的厨房部分电路,闭合开关$S_1$和$S_2,$发现灯泡、电动机都不工作,家里的空气开关没有跳闸；保持两个开关闭合,用测电笔测a、b、c、d四点,发现四点都可以使测电笔的氖管发光；则电路中存在的故障可能为(D)

A.a、c之间短路
B.d、c之间断路
C.b、c之间短路
D.进户中性线断路

答案： D [由图可知,若a、c之间短路,则会发生电源短路,则空气开关会跳闸,故 A 不符合题意;由图可知,若d、c之间断路,则d 点不会使测电笔的氖管发光,故 B 不符合题意;由图可知,若b、c之间短路,则电路短路,空气开关会跳闸,故 C 不符合题意;由图可知,若进户中性线断路,a、b、c、d 四点都与相线相连,但是电路不形成回路,灯泡、电动机都不工作,不会发生短路,故 D符合题意。]

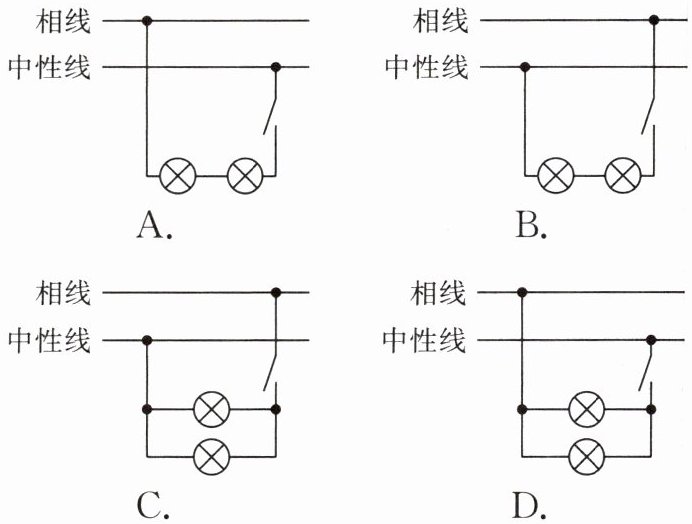

4.(山西朔州模拟)如图是小明设计的部分家庭电路图,其中两灯泡的额定电压均为220V。下列选项中,电路连接正确且两灯泡均能正常发光的是(C)

答案： C

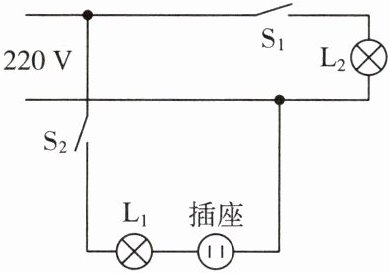

5.(海南中考)某同学想把两盏“220V 60W”的电灯和一个插座接入家庭电路中,他设计的电路图如图所示,若闭合开关$S_1$和$S_2,$下列现象会出现的是(C)


A.两盏灯同时烧坏
B.两盏灯正常发光
C.只有$L_2$正常发光
D.在插座上插上一盏“220V 30W”的台灯,台灯能正常发光

答案： C [由电路图可知,灯L₁与插座串联,再与灯L₂并联,当闭合开关S₁和S₂时:若插座不插入用电器,灯L₂接在220V的电源上,能正常发光,灯L₁所在支路断路,不能工作,故AB错误,C正确;在插座上插上一盏“220 V 30 W”的台灯,台灯与L₁串联接在220 V电源上,台灯两端的电压小于其额定电压,台灯不能正常发光,故 D错误。]

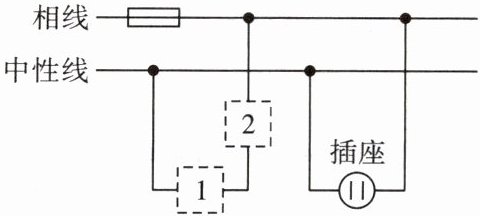

6.(安徽合肥庐阳区期末)小明同学想在家里安装一盏照明灯,如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯,则开关应装在虚线框2中。

答案： 2
