《2025年思路教练同步课时作业九年级物理上册人教版》

7. (河北保定期末)某一品牌的汽车座椅垫具有电加热功能,如图甲所示,该座椅垫有“高温”“低温”和“关”三个挡位,“高温”挡功率为36 W,“低温”挡功率为20 W。该座椅垫加热部分的电路简图如图乙所示,电源电压为24 V,S为挡位切换开关$,R_1$和$R_2$为电热丝。通过计算回答：
(1)处于“高温”挡时,座椅加热时,通过座椅垫的电流。
(2)电热丝$R_1$的阻值。
(3)处于“低温”挡时,座椅加热5 min产生的热量。

答案： 解:
(1)由图可知,处于"高温"挡加热时,$R_{1}$单独工作,且"高温"挡功率为36 W,此时通过座椅的电流$I_{1}=\frac{P_{高}}{U}=\frac{36\ W}{24\ V}=1.5\ A$;
(2)$R_{1}$的阻值$R_{1}=\frac{U}{I_{1}}=\frac{24\ V}{1.5\ A}=16\ \Omega$;
(3)$t=5\ \min=300\ s$,该电路为纯电阻电路,则产生的热量$Q=W=Pt=20\ W×300\ s=6000\ J$。

8. 下列事例中,属于防止电流热效应产生危害而采取的措施是(B)
A.烘干机烘干衣物
B.电视机后盖上有很多小孔
C.电热孵卵器孵小鸡
D.热水器加热水

答案： B

9. (湖南湘潭中考)取口香糖锡纸,剪成如图所示形状,其中AB和CD段等长。戴好防护手套,将锡纸条(带锡的一面)两端连接电池正、负极,发现锡纸条很快开始冒烟、着火。下列分析正确的是(B)

A.通过AB和CD段的电流不相等
B.正常情况下,AB段会先着火
C.AB和CD段的电压相等
D.AB和CD段的电阻相等

答案： B

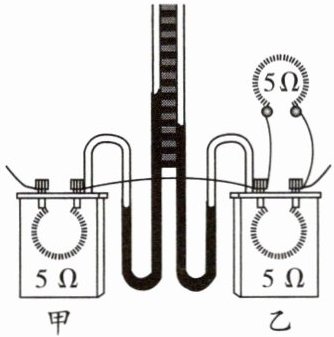

10. (广东中考)下图是探究电流通过导体产生的热量与电流关系的实验装置。实验中用 U 形管内液面的高度差反映导体产生热量的多少,通电一段时间后,容器甲(选填“甲”或“乙”)内电阻丝产生的热量较多。

答案： 电流 高度差 甲

11. (四川成都中考)小强同学利用家庭实验室中的器材,设计了一个可调节功率的简易“电饭锅”,如图所示,电源电压为6 V,电阻丝$R_1= 5 Ω,R_2= 15 Ω,a、$b是两个触点。闭合开关S,当开关$S_1$接通触点a时,“电饭锅”的功率更大。将$R_2$接入电路工作3 min产生的热量是432J。

答案： a 432
