《2025年思路教练同步课时作业九年级物理上册人教版》

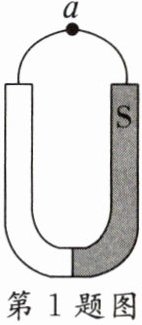

1. (海南中考)请在图中用箭头标出蹄形磁体$a$点处的磁感线方向。

答案：
如图所示:

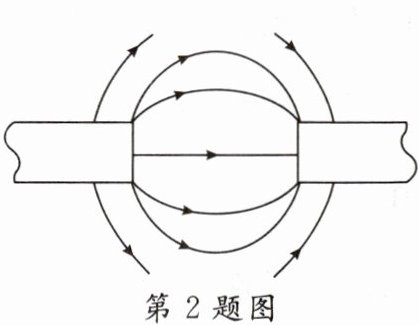

2. (新疆阿克苏三模)如图所示,请根据两磁极间磁感线的方向标出$N$极。

答案：
如图所示:

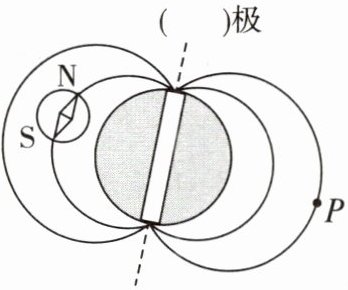

3. (福建漳州模拟)地球是一个天然的大磁体,类似条形磁体,小磁针静止时$N$、$S$极的指向如图所示,请在图中“( )”处标出地磁场的磁极,并用箭头标出$P$点的磁感线方向。

答案：
如图所示:

4. (山东泰安二模)如图所示,在通电螺线管的电路中标出螺线管的$N$极,并用箭头标出磁感线方向。

答案：
如图所示:

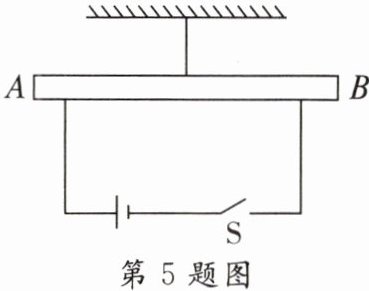

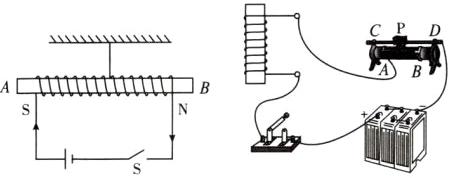

5. (河北石家庄高邑县期末)将一个通电螺线管$AB$用单线悬挂起来,如图所示,闭合开关,最后静止时$A$端指南、$B$端指北。画出螺线管上过导线环绕图示,并在螺线管两端标出$N$、$S$极。

答案：
如图所示:

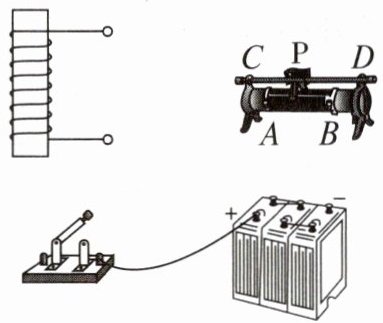

6. (黑龙江大庆中考)如图,用笔画线代替导线将图中实物连接起来。要求:闭合开关后,通电螺线管的上端为$N$极,当滑动变阻器的滑片$P$向左移动时,通电螺线管的磁性增强。

答案：
如图所示：
答题：
1. 根据安培定则，闭合开关后通电螺线管上端为N极，则电流应从下往上通过螺线管，所以电源正极应与螺线管下端接线柱连接，螺线管上端接线柱与滑动变阻器连接。
2. 当滑动变阻器的滑片P向左移动时，通电螺线管的磁性增强，说明电流增大，滑动变阻器接入电路的阻值减小，所以应将滑动变阻器下方的A接线柱接入电路。
3. 连接实物图：从电源正极出发，依次连接开关、滑动变阻器的A接线柱和另一上接线柱（如D）、通电螺线管的下端和上端接线柱，最后回到电源负极。
（在原图用笔画线连接，电源正极与开关左端，开关右端与滑动变阻器A接线柱，滑动变阻器D接线柱与螺线管下端接线柱，螺线管上端接线柱与电源负极相连 ） 。

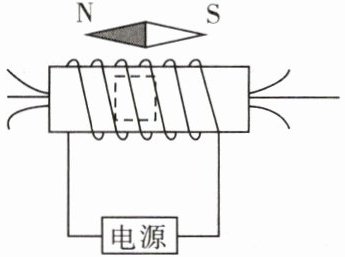

7. (河北一模)如图所示,请根据通电螺线管上方小磁针静止时的指向,在虚线框内用箭头标出相应的电流方向。

答案：
如图所示:

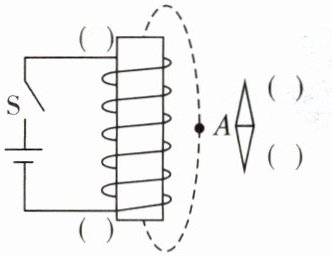

8. 如图所示,小磁针静止在通电螺线管右侧。请分别在括号中标出通电螺线管和小磁针的$N$、$S$极,并在虚线上的$A$点用箭头标出磁感线方向。

答案：
如图所示:
[闭合开关后，由图可知电流从螺线管的上侧流入、下侧流出;右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的下端为N极、上端为S极;当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极，则小磁针的上端为N极、下端为S极;在磁体周围，磁感线从磁体的N极出发回到S极，所以图中磁感线的方向是指向上的。]
