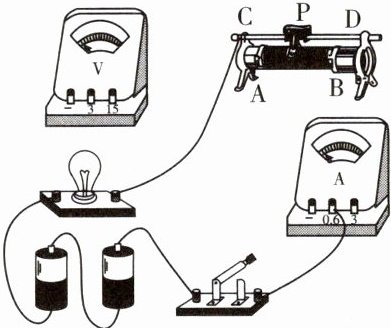

8. 将如图中的滑动变阻器连入电路中,要求开关闭合后,滑片向左移动时,电流表的示数变大,则应 (B)


A.N 接 C,M 接 D
B.N 接 E,M 接 C
C.N 接 D,M 接 F
D.N 接 E,M 接 D

答案： B　[将滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则滑动变阻器接入电路的阻值应变小，所以滑动变阻器下端应接C端，使其左半部分电阻丝接入电路，而滑动变阻器要采用“一上一下”的接法，上端可接E或F任意一端，故B符合题意。]

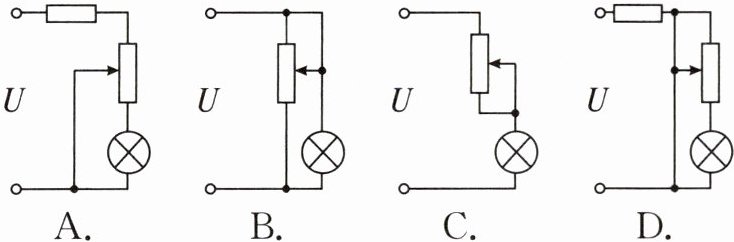

9. 如图所示,是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的方案是 (C)

答案： C

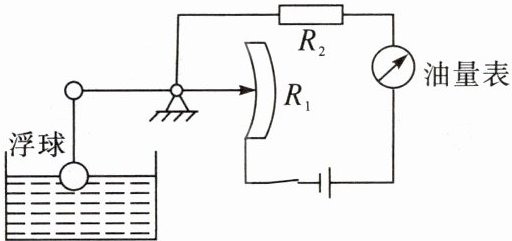

10. 如图所示是一种自动测定油箱内油量多少的装置$,R_1$是滑动变阻器,从油量表指针所指的刻度,就能知道油箱内油量的多少。则下列说法不正确的是 (C)

A.当燃油燃尽时,油量表不会烧坏
B.油量增加$,R_1$接入电路的电阻值减小,油量表示数变大
C.当车辆正常行驶时$,R_1$接入电路的电阻逐渐变小
D.定值电阻$ R_2$可以起到避免短路,保护电路的作用

答案： C　[油量表与滑动变阻器、定值电阻串联在电路中，则油量表实质相当于电流表，由图可知，当燃油燃尽时，滑动变阻器的阻值最大，电流最小，油量表不会烧坏，故A正确，不符合题意;油量增加时浮标上浮，R₁接入电路的电阻值减小，电路中的电流增大，则油量表示数变大，故B正确，不符合题意;当车辆正常行驶时，燃油不断减小，浮球向下运动，R₁接入电路的阻值不断增大，故C错误，符合题意;定值电阻R₂可以起到避免短路的作用，当R₁接入电路的电阻值过小时起到保护电路的作用，故D正确，不符合题意。]

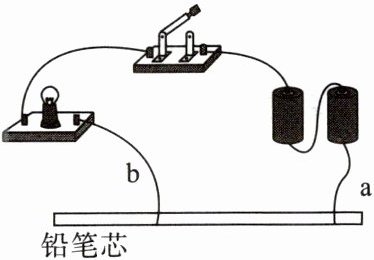

11. (河北沧州期中)如图所示电路,导线 a 的一端固定连接在铅笔芯上,闭合开关当导线 b 的一端在铅笔芯上向右移动时,灯泡会变亮(选填“亮”或“暗”),说明导体的电阻与长度有关,受此启发,人们制造了一种可以改变电阻的元器件,叫作滑动变阻器。

答案： 亮　长度　滑动变阻器

12. (河北唐山期中)根据要求连接实物图,要求:

(1)滑动变阻器控制小灯的亮度,且滑片向右移动小灯变亮;
(2)电压表测量小灯的电压。

答案：
如图所示:
　　　　　　

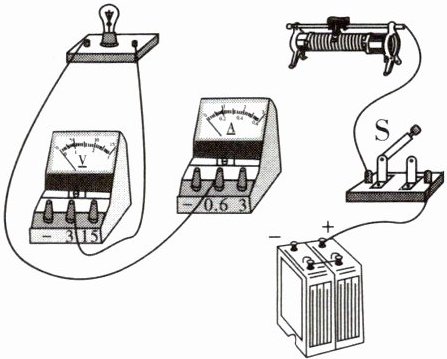

13. (科学思维)小芳想用如图所示的器材,设计一个可以调节小灯泡亮度的电路,要求:滑动变阻器的滑片向左滑动时,灯泡的亮度变暗;电流表测灯泡的电流,电压表测灯泡两端的电压。

(1)请你用笔画线代替导线连接电路。
(2)连接电路时开关应处于______状态,实验前滑片 P 应移到______端。
(3)在实验中如果发现电流表指针反偏到头,这是因为______;无论如何移动滑动变阻器的滑片,灯泡亮度都不改变,而且很暗,这是因为______。
(4)闭合开关后,发现灯不亮,电流表无示数,但电压表有示数,故障可能是______。

答案：

(1)如图所示
　　　　　　　
(2)断开　左(A或C)
(3)电流表的正负接线柱接反了　滑动变阻器接在A、B两接线柱上
(4)灯泡断路(灯泡烧坏了或灯丝断了)
