《2025年思路教练同步课时作业九年级物理上册人教版》

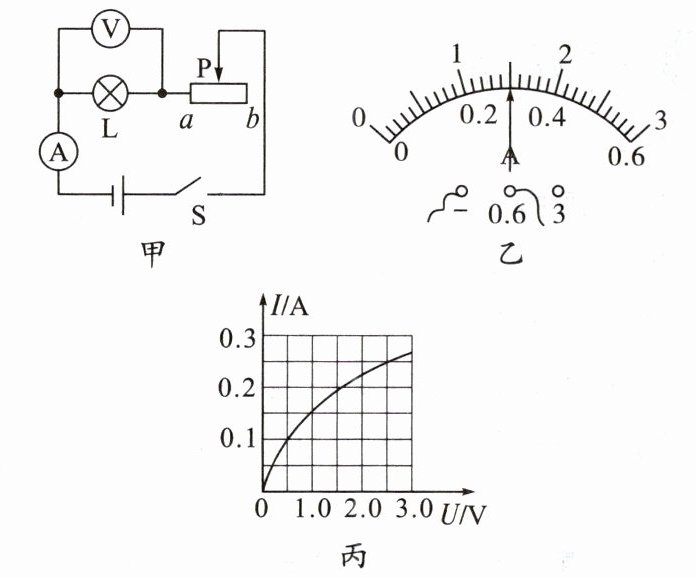

9. (广西梧州期末)小明在“测量小灯泡的电功率”实验中,实验器材有:电压恒为3V的电源一个、小灯泡(额定电压为2.5V)、电压表、电流表、滑动变阻器、开关各一个,导线若干。

(1)连接电路过程中,开关应该断开(选填“断开”或“闭合”);
(2)闭合开关,移动滑动变阻器的滑片,电流表指针如图乙所示,则此时通过小灯泡的电流是0.3A;
(3)电路连接正确操作后,小灯泡发光,此时电压表的示数为2.0V,为了测量小灯泡的额定电功率,这时应该向左(选填“左”或“右”)端移动滑动变阻器的滑片;
(4)小明根据记录的多组I-U数据,画出了小灯泡中电流随其两端电压变化的关系图像(如图丙所示),则小灯泡的额定功率为0.625W;
(5)小明根据图丙,分析得出小灯泡的电阻随两端电压的增大而增大(选填“增大”“不变”或“减小”),这是因为电压增大,小灯泡发光越亮,灯丝温度越高,电阻越大。

答案：
(1)断开
(2)0.3
(3)左
(4)0.625
(5)增大 大

10. (河北保定莲池区期末)实验室里有两种型号的白炽灯泡$,L_1$规格为“2.5V 0.75W”、$L_2$规格为“6V 3W”,下列说法正确的是(B)
A.$L_1$消耗的电能一定比$L_2$消耗的电能少
B.两灯泡均正常工作时,通过$L_2$电流较大
C.两灯泡均正常工作时,电流通过$L_1$做功较快
D.两灯串联后接入电路中同时发光时$,L_1$较亮$,L_2$较暗

答案： B [不知道两灯实际工作的电压和工作的时间,所以无法判断两灯消耗电能的多少,故A错误;两灯泡均正常工作时,通过两灯泡的电流分别为$ I_{1}=\frac{P_{1}}{U_{1}}=\frac{0.75\ W}{2.5\ V}=0.3\ A $,$ I_{2}=\frac{P_{2}}{U_{2}}=\frac{3\ W}{6\ V}=0.5\ A $,通过L₂电流较大,故B正确;两灯泡均正常工作时,灯泡的实际功率等于额定功率,因此灯泡L₂的实际功率较大,做功较快,故C错误;两灯的电阻分别为$ R_{1}=\frac{U_{1}^{2}}{P_{1}}=\frac{(2.5\ V)^{2}}{0.75\ W}\approx 8.3\ \Omega $,$ R_{2}=\frac{U_{2}^{2}}{P_{2}}=\frac{(6\ V)^{2}}{3\ W}=12\ \Omega $,串联后接入电路中,因为串联电路中各处的电流都相等,根据$ P=I^{2}R $可知,灯泡L₂的实际功率较大,灯泡的亮度取决于灯泡的实际功率,因此L₁较暗,L₂较亮,故D错误。]

11. (贵州黔东南中考)如图所示,电源电压恒为4.5V,电流表的测量范围为“0~0.6A”,电压表的测量范围为“0~3V”,灯泡L标有“2.5V 1.25W”字样(设灯丝电阻不变),滑动变阻器R的规格为“20Ω 1A”。闭合开关,在保证电路安全的情况下,移动滑片P的过程中,下列正确的是(B)

A.电流表的示数最大为0.6A
B.滑动变阻器接入电路的最小电阻为4Ω
C.灯泡消耗的最小电功率为0.12W
D.电路消耗的最大功率为2.7W

答案： B [由电路图可知,滑动变阻器与灯泡串联,电压表测灯泡两端的电压,电流表测电路中的电流。根据P=UI可得,灯的额定电流:$ I_{L额}=\frac{P_{L额}}{U_{L额}}=\frac{1.25\ W}{2.5\ V}=0.5\ A $,因串联电路中各处的电流相等,且电流表的测量范围为0~0.6 A,所以,电路中的最大电流(即电流表的最大示数)为$ I_{max}=I_{L额}=0.5\ A $,故A错误;由$ I=\frac{U}{R} $可得,灯泡的电阻:$ R_{L}=\frac{U_{L额}}{I_{L额}}=\frac{2.5\ V}{0.5\ A}=5\ \Omega $,电流最大时,电路中的总电阻:$ R=\frac{U}{I_{max}}=\frac{4.5\ V}{0.5\ A}=9\ \Omega $,因串联电路中总电阻等于各分电阻之和,所以,滑动变阻器接入电路中的最小阻值:$ R_{滑}=R-R_{L}=9\ \Omega -5\ \Omega =4\ \Omega $,故B正确;该电路的最大功率:$ P_{max}=UI_{max}=4.5\ V× 0.5\ A=2.25\ W $,故D错误;当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,灯泡的功率最小,则电路中的最小电流:$ I_{min}=\frac{U}{R_{L}+R_{滑}'}=\frac{4.5\ V}{5\ \Omega +20\ \Omega }=0.18\ A $,灯泡的最小功率:$ P_{Lmin}=I_{min}^{2}R_{L}=(0.18\ A)^{2}× 5\ \Omega =0.162\ W $,故C错误。]

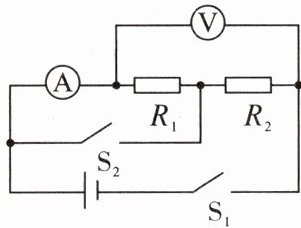

12. 如图所示电路,电源电压不变。只闭合开关$S_1$时,电流表的示数为0.4A;断开开关$S_1,$将电流表和电压表的位置互换,再将开关$S_1、$$S_2$均闭合后,电流表的示数为0.6A,电压表的示数为6V。下列说法正确的是(D)

A.电阻$R_1$的阻值为15Ω
B.电阻$R_2$的阻值为10Ω
C.两表位置互换前后,电阻$R_1$两端的电压之比为3:2
D.两表位置互换前后,电阻$R_2$消耗的电功率之比为1:9

答案： D [只闭合开关S₁时,两电阻串联,电流表的示数为0.4 A;断开开关S₁,将电流表和电压表的位置互换,再将开关S₁、S₂均闭合后,两电阻并联,电流表测R₁的电流,电流表的示数为0.6 A,电压表的示数为6 V,即电源电压为6 V。电阻R₁的阻值为$ R_{1}=\frac{U}{I_{1}}=\frac{6\ V}{0.6\ A}=10\ \Omega $,总电阻为$ R=\frac{U}{I}=\frac{6\ V}{0.4\ A}=15\ \Omega $,电阻R₂的阻值为$ R_{2}=R-R_{1}=15\ \Omega -10\ \Omega =5\ \Omega $,故AB错误;C.两表位置互换前后,电阻R₁两端的电压之比为$ \frac{U_{1}}{U_{2}}=\frac{IR_{1}}{I_{1}R_{1}}=\frac{I}{I_{1}}=\frac{0.4\ A}{0.6\ A}=\frac{2}{3} $,故C错误;两表位置互换前后,电阻R₂消耗的电功率分别为$ P_{2}=I^{2}R_{2}=(0.4\ A)^{2}× 5\ \Omega =0.8\ W $,$ P_{2}'=\frac{U^{2}}{R_{2}}=\frac{(6\ V)^{2}}{5\ \Omega }=7.2\ W $,前后功率之比为$ \frac{P_{2}}{P_{2}'}=\frac{0.8\ W}{7.2\ W}=\frac{1}{9} $,故D正确。]
