《2025年思路教练同步课时作业九年级物理上册人教版》

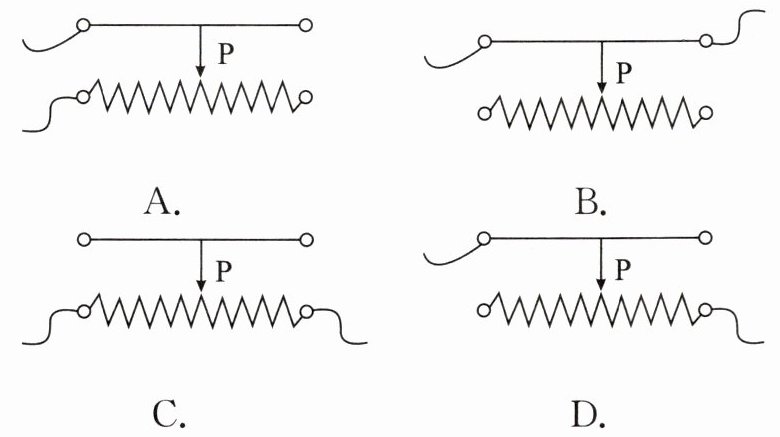

1. (河北秦皇岛期中)如图是滑动变阻器的结构和连入电路的示意图,当滑片 P 向左滑动时,连入电路的电阻变小的是 (A)

答案： A

2. 关于滑动变阻器的使用方法错误的是(B)
A.应先观察滑动变阻器上标识的最大阻值和允许通过的最大电流
B.滑动变阻器必须并联在电路中
C.闭合开关前,滑片应置于滑动变阻器阻值最大的位置
D.滑动变阻器的电阻丝上的两个接线柱只能将其中的一个接线柱接入电路

答案： B

3. 一滑动变阻器铭牌上标有“20 Ω 0.5 A”字样,“20 Ω”的意义是此滑动变阻器的最大阻值为20Ω,“0.5 A”的意义是此滑动变阻器允许通过的最大电流是0.5A。

答案： 此滑动变阻器的最大阻值为20Ω　此滑动变阻器允许通过的最大电流是0.5A

4. 如图所示,滑动变阻器 A、D 两接线柱接入电路,已知 AB 间的最大电阻为10 Ω,当滑片 P 移到最左端时,AD 间的电阻是0Ω;当滑片 P 移到中点时,AD 间的电阻是5Ω;当滑片 P 移到最右端时,AD 间的电阻是10Ω。

答案： 0　5　10

5. 如图所示,台灯上的“亮度”旋钮能够控制台灯的亮度。它的实质是一个 (C)


A.电流表
B.电压表
C.变阻器
D.开关

答案： C

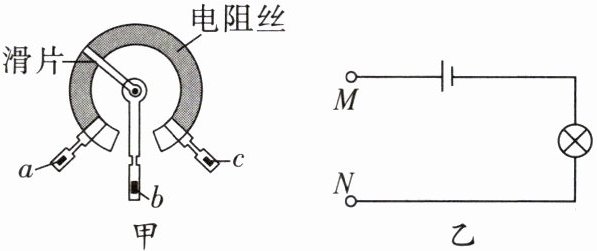

6. (河北秦皇岛阶段练习)电位器是具有三个引出端、阻值可按某种变化规律调节的电阻元器件,其结构如图甲。小明用此电位器调节台灯亮度,台灯部分电路如图乙所示。下列说法正确的是 (D)

A.电阻丝可用超导材料制作
B.要调节灯泡亮度,电位器与灯泡并联
C.要调节灯泡亮度,电位器有 3 种接入方式可以实现目的
D.若只将 b、c 接入电路 M、N 两端,顺时针转动滑片时灯泡变亮

答案： D

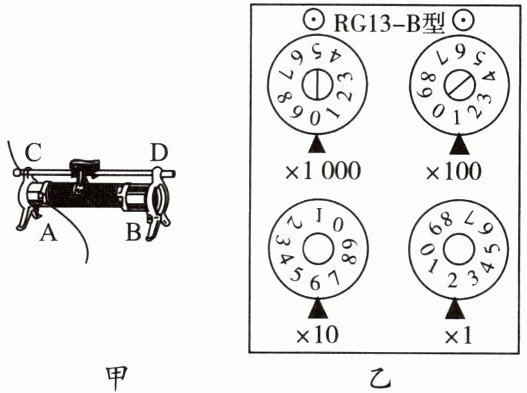

7. 滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。如图甲所示,当滑片向 C 端移动时,它连入电路的电阻值变小(选填“变大”“变小”或“不变”)。电阻箱是一种能够表示出电阻值的变阻器,图乙中电阻箱的读数是162Ω。

答案： 长度　变小　162
