7. (河北保定期中)如图所示的电路中,电源电压保持不变,当开关S闭合后,发现只有一个灯泡发光,电压表的示数为电源电压,电路中存在的故障原因是 (A)

A.灯$L_1$短路
B.灯$L_2$短路
C.灯$L_1$断路
D.灯$L_2$断路

答案： A

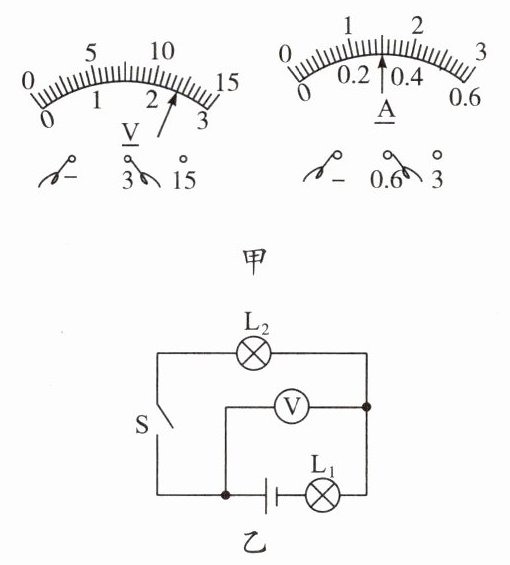

8. (黑龙江鸡西虎林市校级期末)如图甲所示,电压表与电流表的示数分别是2.4V和0.3A。图乙中闭合开关,两只灯是串联的,电压表测量的是L₂两端的电压。

答案： 2.4　0.3　L₂两端

9. 如图所示,开关S闭合后$,L_1、$$L_2$两盏灯均发光,甲、乙、丙是三个电表,请填出甲、乙、丙分别是电流表还是电压表：

(1)若$L_1、$$L_2$两灯是串联,则甲、乙为电压表,丙为电流表；
(2)若$L_1、$$L_2$两灯是并联,则丙为电压表,甲、乙为电流表。

答案：
(1)甲、乙　丙　
(2)丙　甲、乙

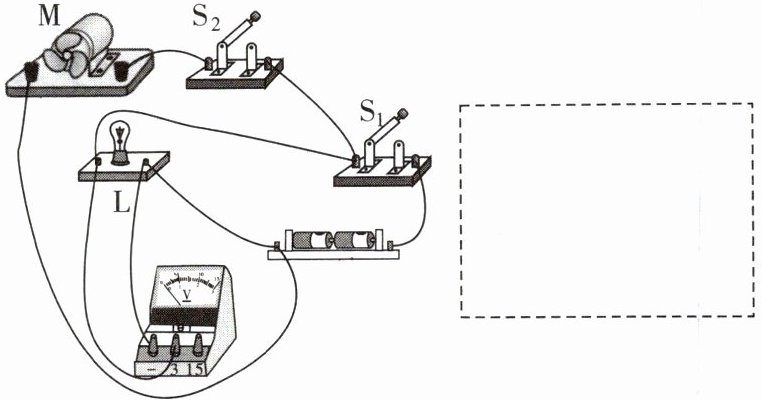

10. 根据如图所示的实物图,请在虚线框中画出对应的电路图。

答案：
如图所示:
　　　　　　　　　

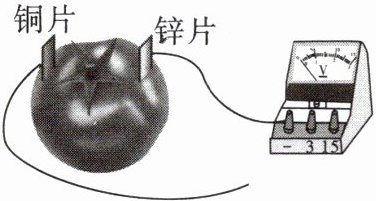

11. (科学态度与责任)物理课后,振鹏同学与学权同学将一块铜片和一块锌片同时插入西红柿中,做成了一个“西红柿电池”。振鹏和学权想探究“西红柿电池的电压与哪些因素有关”,振鹏说：“可能与两金属片之间的距离有关。”学权想了想说：“也可能与两金属片插入西红柿中的深度有关。”为了验证猜想是否正确,他们找来了电压表,连成了如图所示的电路。
(1)水果电池的电压一般在4 V左右,那么此实验中,应选用0~15V的测量范围,对人体的安全电压是不高于36V,所以水果电池对人体没有危险；
(2)为验证电压与两金属片插入深度的关系,振鹏进行了下面的实验：把两块金属片插入西红柿的某一深度,观察并记录电压表的示数；保持两金属片之间的距离不变,改变两金属片插入的深度,再观察并记录电压表示数,并比较两次电压表示数的大小与两金属片插入西红柿中的深度的关系；
(3)目前人们乱扔废旧电池的现象非常普遍,请你针对这种现象,给有关部门提出一条合理化建议：回收废旧电池。

答案：
(1)0~15V　不高于36V　
(2)两金属片之间的距离
深度　两金属片插入西红柿中的深度　
(3)回收废旧电池
[
(1)水果电池的电压一般在4V左右,所以电压表应该选用0~15V的测量范围;对人体的安全电压为不高于36V。
(2)验证电压与两金属片插入深度的关系时，采用的是控制变量法,实验中需要控制两金属片之间的距离相同,改变两金属片插入的深度;观察并记录电压表示数，并比较两次电压表示数的大小与两金属片插入西红柿中的深度的关系。
(3)避免乱扔废旧电池可以回收废旧电池;进行公德宣传;垃圾分类处理等。]
