《2025年思路教练同步课时作业九年级物理上册人教版》

3. 人教版九全 P136 图 19.2 - 5。

【命题点】测电笔的使用。
【示例】如图,使用测电笔时要用指尖抵住上端的金属帽,此时氖管不发红,说明检测的是中性线。此时氖管发出红光,说明检测的是相线。

答案： 中性线　相线

4. 人教版九全 P137 图 19.2 - 8

【命题点】漏电保护器的作用
【示例】如图,漏电保护器在家庭电路中的作用是在出现漏电情况时,会迅速切断电路。如果站在地上的人不小心接触了相线,电流经过人体流入大地,漏电保护器也会迅速切断电路,对人身起到保护作用。

答案： 切断　切断

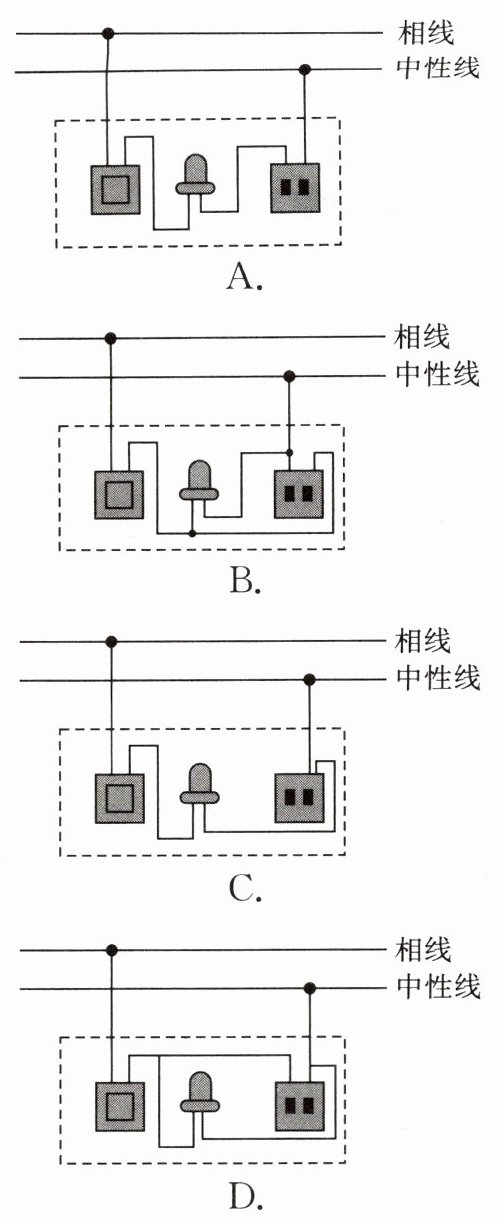

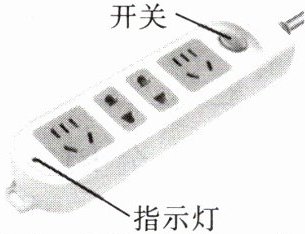

1. (河北邯郸二模)生活中常用的一个插线板如图所示。使用时发现：断开开关,指示灯不发光,插孔不能提供工作电压；闭合开关,不论指示灯是否工作,插孔均能提供工作电压。由此可以判断下面连接方法中正确的是(B)

答案： B

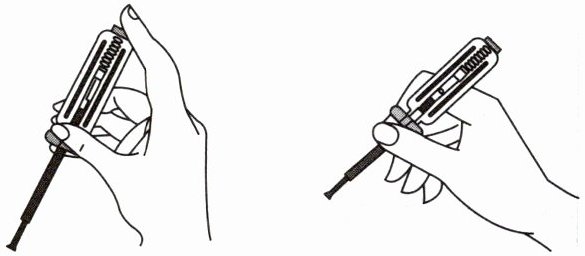

2. “珍爱生命,安全用电”是同学们日常生活必须具备的安全意识。我国家庭电路的电压是220V；在家庭电路中,必须把控制灯泡的开关安装在火(选填“火”或“零”)线上；用测电笔辨别相线、中性线时,图中执笔方式正确的是左图。

答案： 220　火　左图

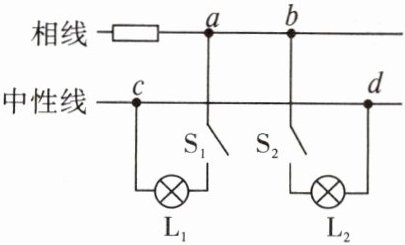

3. 下图所示为家庭电路中的某一部分,电工师傅按下面的顺序进行检测：①闭合 $ S_1 $,灯 $ L_1 $ 亮；②断开 $ S_1 $,闭合 $ S_2 $,灯 $ L_2 $ 不亮；③再用测电笔测 $ a $、$ b $、$ c $、$ d $ 四个接线点,发现只有在 $ c $ 点氖管不发光。若电路中只有一处故障,则是cd之间断路(选填“$ cd $之间短路”“$ cd $之间断路”或“$ ab $之间断路”)；若电路维修好后闭合 $ S_1 $、$ S_2 $,再用测电笔测量四个接线点,氖管发光情况改变的是d点。

答案： cd之间断路　d　[闭合S₁，灯L₁亮，说明L₁支路为通路，则电流路径从保险丝→a→S₁→L₁→c→c点左侧的中性线都没有断路；闭合S₂，灯L₂不亮，说明电路中存在断路故障(不可能是短路，否则保险丝熔断)；再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光，则测电笔接触d点时氖管会发光，说明d点会通过灯泡L₂与相线间接相连，则L₂是完好的；而L₂不亮，说明灯泡L₂与中性线不能构成通路，所以是c、d两点间断路。若将电路维修好后闭合S₁、S₂，电路为通路，测电笔测量四个接线点，a、b两点在相线上，则用测电笔接触这两点时，氖管都会发光；c、d两点在中性线上为接通状态，则用测电笔接触这两点时氖管均不发光，故氖管发光情况改变的是d点。]
