《2025年思路教练同步课时作业九年级物理上册人教版》

8. (河北唐山阶段练习)如图所示,通过开关$ S_1、$$S_2、$$S_3 $改变电路连法。使电路串联应闭合开关S₂,断开开关S₁、S₃；使电路并联应闭合开关S₁、S₂,断开S₂；为了防止电路出现短路,不能同时闭合开关S₂、S₃。

答案： S₂　   S₁、S₃　    S₁、S₂　   S₂　   S₂、S₃

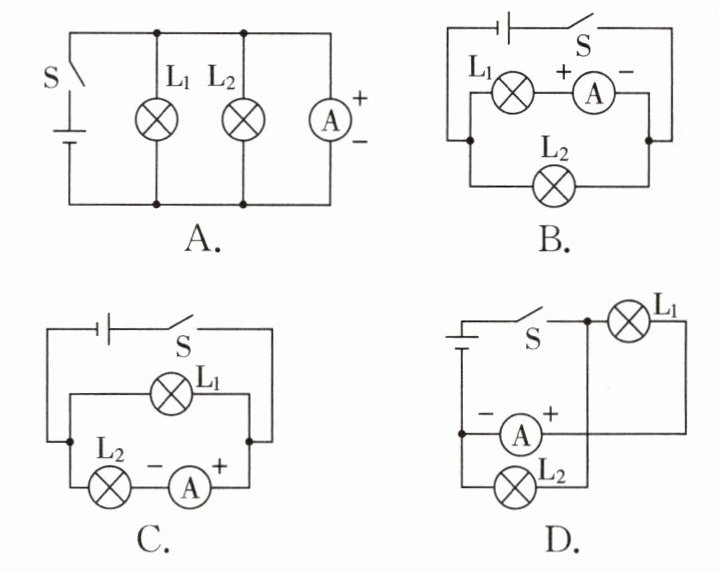

9. 如图所示,能直接测量通过灯$ L_1 $电流的电路是(D)

答案： D

10. 某同学在连接电流表的过程中,出现下列现象并及时加以处理,其中处理错误的是(A)
A.表针静止不动,表明电流表与被测电路并联；拆除全部导线、重新连接
B.表针向右微转,没有超过表盘上的一个小格；换用能够测量较小电流的测量范围
C.表针向右猛偏,超过表盘上的最大电流；换用能够测量较大电流的测量范围
D.表针向左反转,表明电流表两个接线柱接反；立即对调连接两接线柱的导线头

答案： A

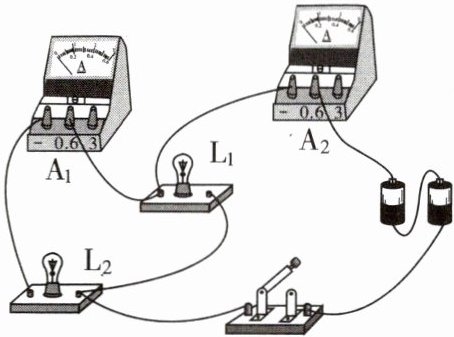

11. (河北秦皇岛期中改编)关于如图所示的电路,以下判断正确的是(D)

A.L_1 和 L_2 两灯泡串联
B.开关闭合只有 L_2 亮
C.电流表 A_1 测通过灯泡 L_1 的电流
D.电流表 A_2 测电路中的总电流

答案： D

12. (河北保定期中)两个灯泡$ L_1、$$L_2 $串联后接通电路,发现$ L_1 $比$ L_2 $亮,设通过灯泡$ L_1 $的电流为$ I_1,$通过灯泡$ L_2 $的电流为$ I_2,$则$ I_1 $与$ I_2 $的大小关系正确的是(B)
A.I_1 ＞ I_2
B.I_1 = I_2
C.I_1 ＜ I_2
D.无法比较

答案： B

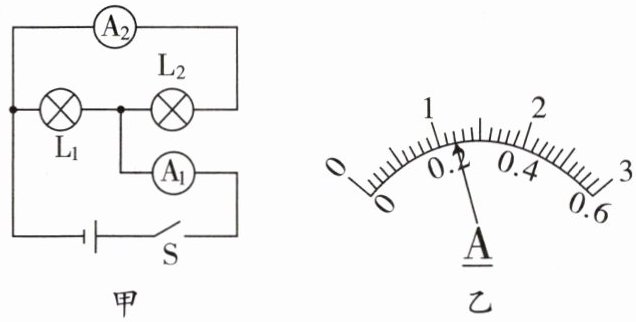

13. 在如图甲所示的电路中,当闭合开关时,两个电流表的指针偏转均为如图乙所示,则通过 $L_1$、$L_2$ 的电流分别是(A)

A.0.96 A 0.24 A
B.0.98 A 0.22 A
C.1.2 A 0.22 A
D.0.24 A 1.2 A

答案： A　[两灯泡并联，电流表A₁测量干路电流，电流表A₂测量通过灯泡L₂的电流，两电流表的指针指在同一位置，说明电流表A₁的测量范围为0~3A，分度值为0.1A，示数为1.2A;电流表A₂的测量范围为0~0.6A，分度值为0.02A，示数为0.24A，即通过灯L₂的电流为0.24A。根据并联电路的电流规律，通过L₁的电流为I₁=I - I₂=1.2A - 0.24A = 0.96A，故A符合题意。]

14. 如图所示,将两个开关都闭合时,灯泡$ L_1、$$L_2、$$L_3 $的连接方式是并联,电流表$ A_1 $是测量通过$ L_2、L_3 $的总电流,此时$ A_1 $和$ A_2 $的指针偏转角度相同,且通过$ L_1、$$L_3 $的电流之比为 1∶8；当开关$ S_2 $断开时,电流表$ A_2 $的示数减少了 0.32 A,则两开关都闭合时通过$ L_2 $的电流为0.24A。(电流表的两个测量范围分别为 0~0.6 A,0~3 A)

答案： 并联　L₂、L₃　0.24　[如图所示，将两个开关都闭合时，灯泡L₁、L₂、L₃并列连接，即并联;电流表A₁测通过L₂、L₃的总电流，电流表A₂测通过L₁、L₂的总电流，A₁和A₂的指针偏转角度相同，且通过L₁、L₃的电流之比为1:8，所以电流表A₁示数大于电流表A₂，则电流表A₁测量范围为0~3A，电流表A₂测量范围为0~0.6A，根据并联电流规律则有(I₂ + I₃)/(I₁ + I₂)=5/1 ①;根据通过L₁、L₃的电流之比为1:8，则有I₃ = 8I₁ ②;当开关S₂断开时，电流表A₂的示数减少了0.32A，则有I₁ = 0.32A ③;联立①②③，解得3I₁ = 4I₂，两开关都闭合时通过L₂的电流I₂ = 0.24A。]
