《2025年思路教练同步课时作业九年级物理上册人教版》

7. (内蒙古呼和浩特中考)电梯超载容易引发安全隐患,其超载报警电路简图如图所示。电源电压恒定不变,R₀为保护电阻,R为压敏电阻,阻值大小随电梯内压力增大而减小,电流表的示数超过临界值就会自动报警。电梯正常工作,当有人进入电梯后,则(C)

A.电流表示数减小
B.电压表示数增大
C.电压表与电流表示数之比减小
D.因为电阻R₀是定值电阻,所以它的电压和电流不变

答案： C

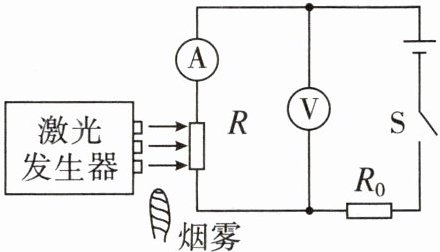

8. (山东聊城中考)如图所示,是列车上烟雾报警器的简化原理图。内装有一个激光发生器及带有一光敏电阻R的电路,其中电源电压恒定,R₀为定值电阻。有烟雾产生时,激光被烟雾遮挡而使光敏电阻的阻值发生变化,从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法正确的是(C)

A.光敏电阻R的阻值随光照强度的减弱而增大
B.烟雾越浓,电流表示数越小
C.烟雾越浓,电压表示数越小
D.若要提高警报灵敏度,可以适当增大R₀的阻值

答案： C

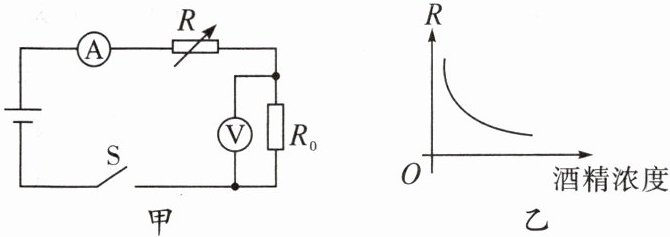

9. 喝酒不开车,开车不喝酒。酒驾危害公共安全,我国已经立法禁止。如图甲是酒精浓度监测仪电路的原理图,电源电压不变,R₀为定值电阻,R为酒精气体传感器,R的阻值与酒精浓度的关系如图乙所示。接通电源,呼出的酒精浓度变大,则电流表示数变大,电压表示数变大,R两端电压变小,电压表示数的变化量ΔU与电流表示数的变化量ΔI的比值不变。(均选填“变大”“变小”或“不变”)

答案： 变大 变大 变小 不变

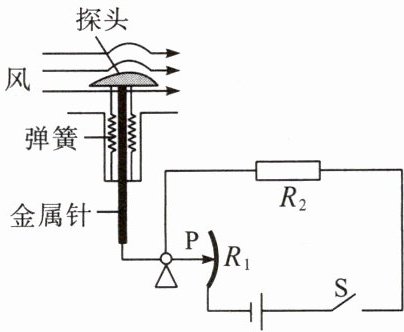

10. 如图所示是小明自制的一种测定风速的装置。当有风吹过探头时,由于探头上、下表面空气流速不同,产生上下表面的压强差,探头带动杠杆转动,使得滑片P移动。当风速减小时,在弹簧的作用下,滑片P向上移动。若将电压表改装为测定风速大小的仪表,要求风速增大时,电压表示数变大,则电压表应并联在$R_2$(选填$“R_1”$或$“R_2”)$的两端。

答案： 上    $R_2$           [当有风吹过探头时,由于探头上表面凸,相同时间空气经过上表面的路程比下表面长,经过上表面的速度比下表面快,所以空气对探头下表面的压强较大;当风速减小时,在弹簧的作用下,滑片P向上移动;若将电压表改装为测定风速大小的仪表,要求风速增大时,电压表示数变大,则电压表应并联在$R_2$的两端,这样在风速增大时,滑片下移,变阻器阻值减小,分压变小,$R_2$两端的分压变大,示数变大。]
