《2025年思路教练同步课时作业九年级物理上册人教版》

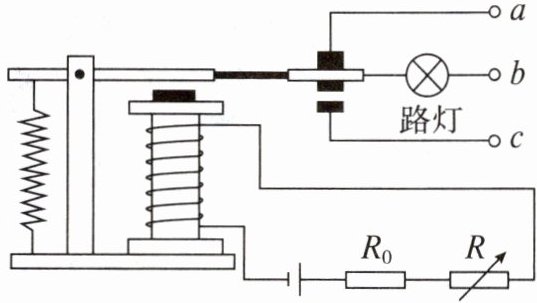

11. (河北衡水统考期末)如图所示,R₀是一个光敏电阻,光敏电阻的阻值随光照强度的增大而减小,R是电阻箱(已调至合适阻值),它们和继电器组成自动控制电路来控制路灯,白天灯熄,夜晚灯亮,则给路灯供电的电源应接在a、b(选填“a、b”或“b、c”)两端；如果将电阻箱R的阻值调小一些,则路灯比原来迟一些(选填“早一些”或“迟一些”)亮。

]

答案： a、b 迟一些 ［光敏电阻的阻值随光照强度的增大而减小，所以白天时光敏电阻的阻值小，电路中的电流值大，电磁铁将被吸住，触点与c接通；晚上时的光线暗，光敏电阻的电阻值大，电路中的电流值小，所以触点与a接通，所以要达到晚上灯亮，白天灯灭，则路灯应接在a、b之间；如果将电阻箱R的阻值调小，电流变大，磁性变强，吸引力变大，路灯晚一点被点亮。］

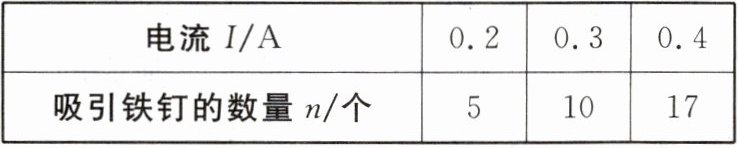

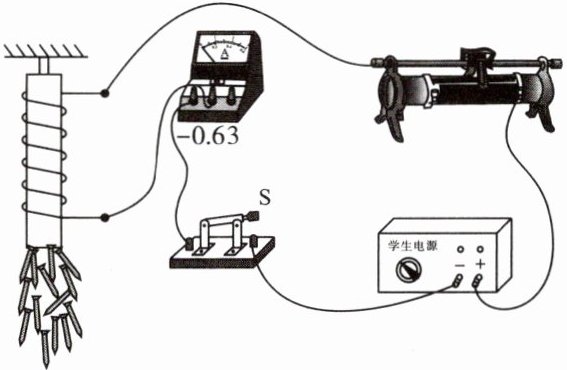

12. 小明想探究影响电磁铁磁性强弱的因素,用表面涂有绝缘漆的电阻丝和两根相同的软铁棒分别绕制了匝数为100匝和150匝的电磁铁A、B。实验中可以根据电磁铁吸引铁钉的数量来判断其磁性强弱。小明将电磁铁A接入如图所示的电路中,调节滑动变阻器,电流表的示数和对应的电磁铁吸引铁钉的数量,如下表所示。

(1)电磁铁上端是N极,下面铁钉散开的原因是铁钉被磁化，同名磁极相互排斥；
(2)根据表中数据,可得出的实验结论是当电磁铁线圈匝数一定时，电流越大，磁性越强；
(3)小明保持滑动变阻器的滑片位置不变,将电磁铁A更换为电磁铁B。闭合开关S发现电磁铁B吸引铁钉的数量也为17个。于是他得出“电磁铁的磁性强弱与线圈匝数无关”的结论。小明得到错误结论的原因是没有控制电流相等；
(4)以下装置由电磁铁控制的是①③④(选填序号)。

①电铃 ②司南 ③电磁起重机 ④卫生间感应式冲水器阀门

答案： （1）N 铁钉被磁化，同名磁极相互排斥 （2）当电磁铁线圈匝数一定时，电流越大，磁性越强 （3）没有控制电流相等 （4）①③④

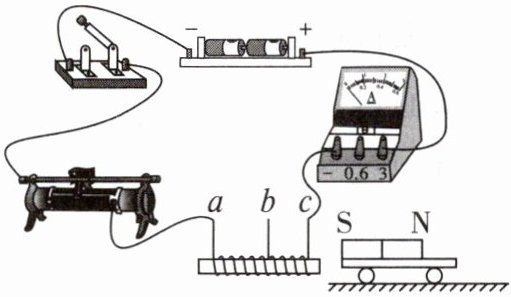

13. (科学探究)为探究电磁铁的磁性强弱跟哪些因素有关,小明做了如下的实验,电路如图所示。

(1)闭合开关,小车会沿水平方向向右运动；
(2)断开开关,把小车重新放在起始位置,依次向右移动变阻器滑片,观察到小车在水平桌面上运动的距离一次比一次远,通过本组实验可知电磁铁的磁性强弱与电流大小有关；
(3)利用这套装置继续探究电磁铁的磁性强弱是否与匝数有关,正确的做法是：控制电路中通过的电流大小相等，改变接入电路中线圈的匝数；
(4)下列设备中没有用到电磁铁的是C。
A. 大型发电机
B. 电磁起重机
C. 电炉

答案： （1）右 （2）电流大小 （3）控制电路中通过的电流大小相等，改变接入电路中线圈的匝数 （4）C
