《2025年思路教练同步课时作业九年级物理上册人教版》

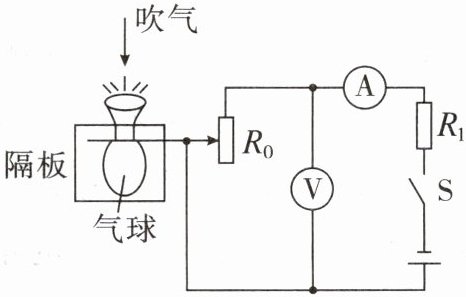

2. (河北廊坊期末)科技小组自制的肺活量比较装置如图所示,若某同学肺活量较大,吹气时,气球胀大,隔板向上运动。下列说法正确的是(B)

A.电流表示数减小
B.电压表示数变小
C.电压表示数变大
D.$ R_0 $接入电路的电阻变大

答案： B

3. 如图所示电路中,已知电源电压为$ 6 V $,电阻$ R_1 = 10 \Omega $。如果甲、乙两表均为电压表,当开关$ S $闭合时,甲表示数为$ 2 V $,则$ R_2 = $20$ \Omega $；如果甲、乙两表均为电流表,当开关$ S $断开时,两个电阻并联(选填“串联”或“并联”),甲、乙两表的示数之比3:2。

答案： 20　并联　3:2［当两表都是电压表时，两个电阻串联，甲测$R_{1}$两端电压，乙测量电路总电压，此时甲表示数为2V，电路中的电流$I=\frac{U_{1}}{R_{1}}=\frac{2V}{10Ω}=0.2A$，$R_{2}$两端电压$U_{2}=U - U_{1}=6V - 2V = 4V$，$R_{2}$的电阻$R_{2}=\frac{U_{2}}{I}=\frac{4V}{0.2A}=20Ω$；两表都是电流表，开关断开时，两个电阻并联，甲测干路电流，乙测通过$R_{1}$的电流，两表示数之比为$\frac{I_{甲}}{I_{乙}}=\frac{I_{1}+I_{2}}{I_{1}}=\frac{\frac{U}{R_{1}}+\frac{U}{R_{2}}}{\frac{U}{R_{1}}}=\frac{\frac{6V}{10Ω}+\frac{6V}{20Ω}}{\frac{6V}{10Ω}}=\frac{3}{2}$。］
