《2026年育才金典九年级物理全一册教科版》

13. (2022·贵阳)如图8所示的电路,电源电压保持不变。只闭合开关S₁时,定值电阻R₁的功率是16 W;当开关S₁、S₂都闭合时,R₁的功率是25 W。由此可得,电路先后两次消耗的功率之比是4:5。

答案： 4:5

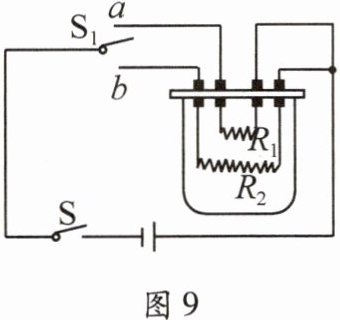

14. (2023·成都)小强利用家庭实验室中的器材,设计了一个可调节功率的简易“电饭锅”,如图9所示。其中,电源电压为6 V,电阻丝R₁=5 Ω,R₂=15 Ω,a、b是两个触点。闭合开关S,当开关S₁接通触点a时,“电饭锅”的功率更大。将R₂接入电路工作3 min,产生的热量为432J。

答案： a; 432

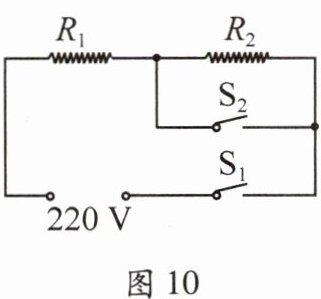

15. (2022·常州)某型号电饭锅有加热和保温两挡,其电路示意图如图10所示。在220 V电压下,其加热挡功率为1100 W,保温挡功率为20 W。
(1)闭合开关S₁、S₂,该电饭锅处于加热挡。
(2)电阻丝R₁的阻值为44Ω,R₂的阻值为2376Ω。
(3)处于保温状态时的电饭锅,20 min产生的热量为2.4×10⁴J。

答案： 加热; 44; 2376; 2.4×10⁴

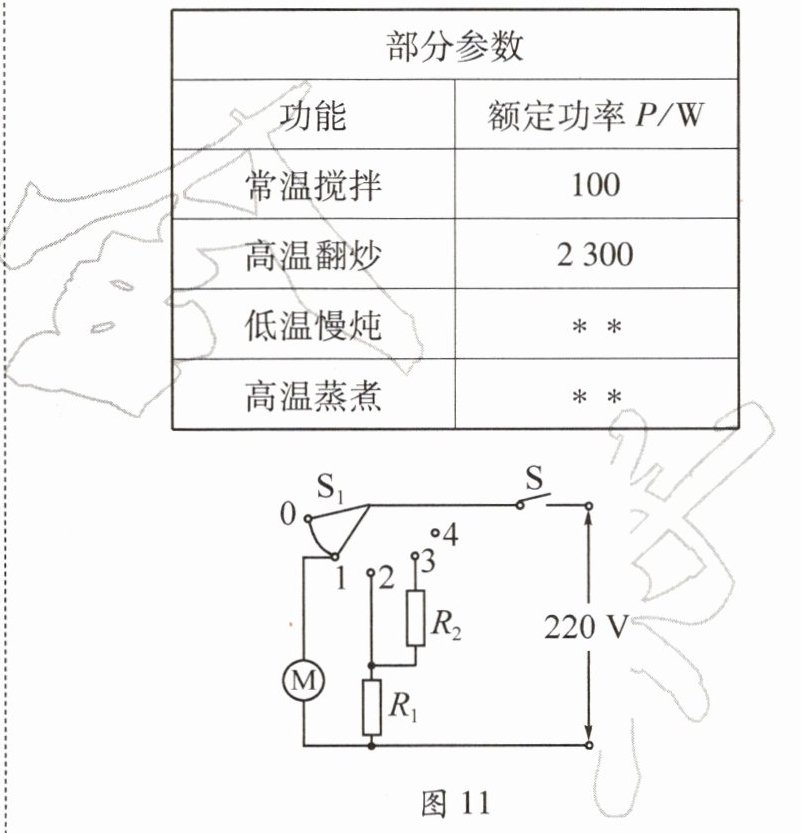

16. (2024·威海)小明家有一款多功能厨房“神器”,它的内部结构主要由两个电热丝和一个电动机构成,通过旋转开关可实现常温搅拌、高温翻炒、低温慢炖、高温蒸煮(电动机可实现搅拌、翻炒功能)。其参数如表所示,其内部电路简图如图11所示,其中R₂的阻值为66 Ω。
(1)请画出该机器高温翻炒功能的等效电路图,并求出R₁的阻值。
(2)早晨,小明想利用该机器的低温慢炖功能将质量为400 g、初温为20 ℃的牛奶加热到55 ℃,他把加热时间设置为1 min。请通过计算说明这种设置是否合理。[不计热量损失,c牛奶=2.5×10³ J/(kg·℃)]

(1)22 Ω;

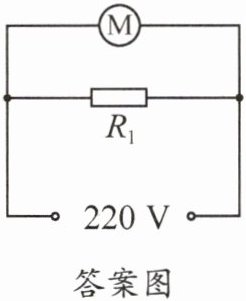

答案图
(2)电流产生的热量应大于牛奶吸收的热量,这种设置不是合理的。

答案：

(1)22 Ω;

答案图
(2)电流产生的热量应大于牛奶吸收的热量,这种设置不是合理的。
