《2026年育才金典九年级物理全一册教科版》

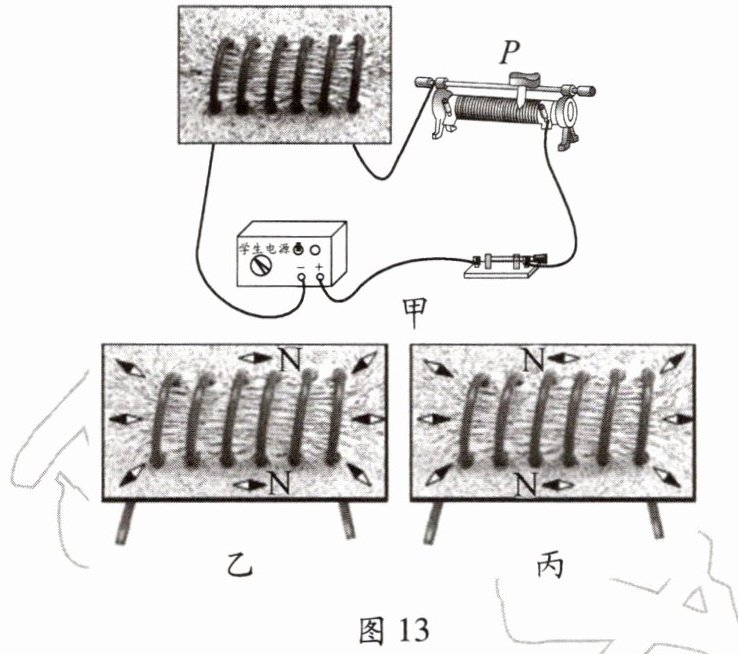

13. (2024·大兴)某实验小组用如图13所示的装置探究通电螺线管外部磁场的特点。
(1)小组同学将螺线管安装在一块有机玻璃板上后连入电路,然后在玻璃板板面上均匀地撒满铁屑,闭合开关并轻敲玻璃板面,观察到铁屑分布情况如图13甲所示。实验中,铁屑的作用是显示(选填“磁场方向”或“磁场分布”)。
(2)小组同学把小磁针放在通电螺线管四周不同的位置,小磁针自由静止时N极所指方向如图13乙所示,则通电螺线管的右端为极。小组同学对调电源的正、负极,闭合开关,小磁针自由静止时N极所指方向如图13丙所示。根据上述实验现象,可以得出的结论是。

答案：
(1) 磁场分布
(2) N；通电螺线管两端的极性跟螺线管中电流的方向有关

1. (2023·天长)如图14所示,为了解释地球存在地磁场,19世纪安培假设:地球的磁场是由绕过地心轴线的环形电流引起的。由于地球表面带有某种电荷,随地球自西向东转动,形成了地磁场的N极和S极。按照安培的假设,地球表面应该带有(选填“正”或“负”)电荷。

答案： 负

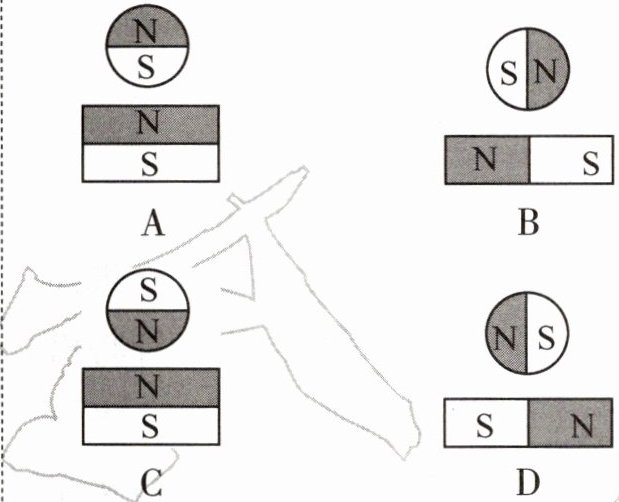

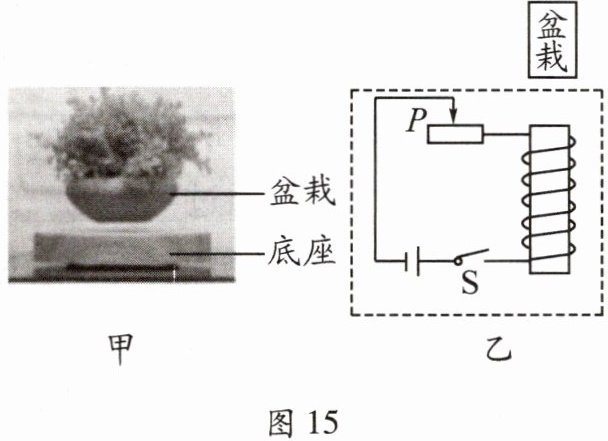

2. 科技为生活服务,如图15甲所示是小龙买的悬浮盆栽,其原理简化示意图如图15乙所示。下列示意图对底座和盆栽磁极的描绘正确的是 (C)

答案： C

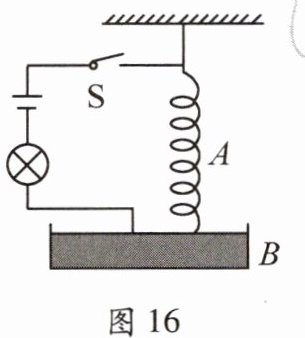

3. (2023·常德)如图16所示是一根用锰铜丝制成的软质弹簧,B是水银槽,槽内盛有水银,A的上端通过接线柱与电源相连,A的下端恰好与水银表面接触。开关S闭合后,发生的现象是 (C)


A.弹簧伸长,灯持续发光
B.弹簧缩短,灯熄灭
C.弹簧上下振动,灯忽亮忽灭
D.弹簧静止不动,灯持续发光

答案： C
