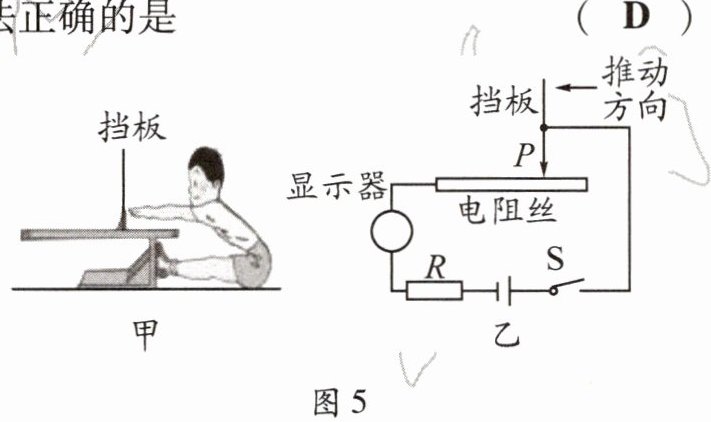

8. (2023·成都)图5甲所示是反映身体柔韧水平的“坐位体前屈测量仪”,图5乙所示是其内部电路图(电源电压恒定)。两位身

形

接

近但柔韧性差异较大的同学先后推动挡板进行测量,“显示器”示数的大小能够反映其身体柔韧性的好与差。下列说法正确的是 (D)

A.“显示器”是由电压表改装而成的
B.身体柔韧性好的同学做测量时,电阻丝接入电路的电阻大
C.身体柔韧性差的同学做测量时,电路中的电流大
D.为了保护电路,不能将电阻R去掉

答案： D

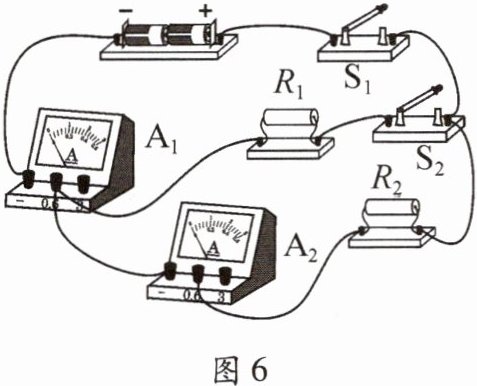

9. 如图6所示的电路,开关S₁、S₂闭合时,电流表A₁的示数为0.5 A,电流表A₂的示数为0.3 A,电阻R₂的阻值为10 Ω。下列说法正确的是 (C)

A.通过电阻R₁的电流为0.5 A
B.电源电压为5 V
C.电阻R₁的阻值为15 Ω
D.若断开开关S₂,电流表A₂的示数变大

答案： C

10. (2024·北京)在如图7所示的电路中,电源电压恒定,R₁=4R₂。当开关S断开时,电流表的示数为I₁;当开关S闭合时,电流表的示数为I₂。由此可得,I₁:I₂等于 (C)

A.3:4
B.4:3
C.4:5
D.5:4

答案： C

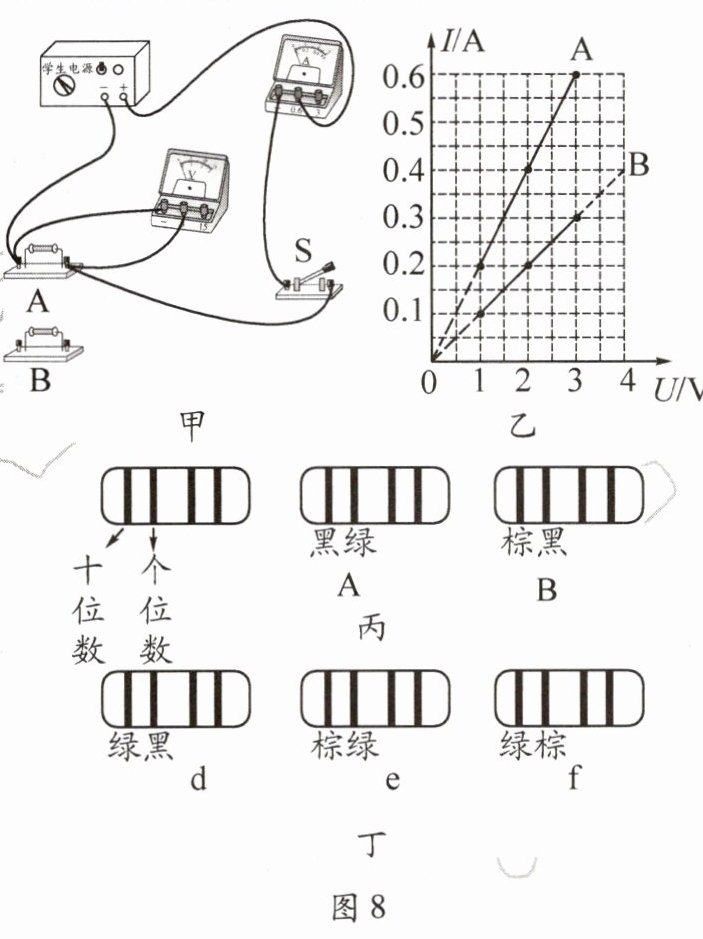

11. (2024·重庆)小吴利用如图8甲所示的器材探究通过导体A、B的电流与其两端电压的关系,其中电源电压可调。

(1)小吴连接好如图8甲所示的电路,试触时发现电流表无示数,电压表指针的偏转幅度较大,原因可能是导体A发生断路。
(2)排除故障后,小吴多次改变导体A两端的电压,并记录对应的电流。小吴换用导体B重复上述实验,根据实验数据绘制的图像如图8乙所示。分析图像可知,同一导体两端的电压与通过电流的比值是不变的,且比值的大小等于导体的电阻。
(3)根据上述分析可知,导体B的阻值为10Ω。在工程技术领域,常用不同的色环对电阻进行标记,两位数以内的电阻值可以根据前两环的颜色来判断,色环含义及导体A、B的色环如图8丙所示。若还需用到一个15 Ω的电阻,应选用图8丁中的电阻e(选填“d”“e”或“f”)。

答案： 断路; 电流; 不变; 10; e
