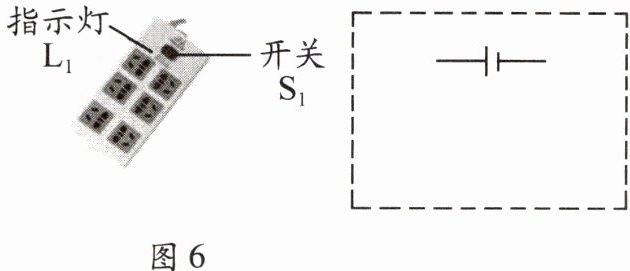

12. （2023·凤台）杨鹏把台灯的插头插在如图6所示的插座上，插座上有一个开关S₁和一个指示灯L₁，台灯开关和灯泡分别用S₂、L₂表示。只闭合S₂时，台灯不发光；只闭合S₁时，指示灯发光，再闭合S₂时，台灯发光。请在右边的虚线方框中画出符合要求的电路图。

S₁
L₁
S₂
L₂

答案：

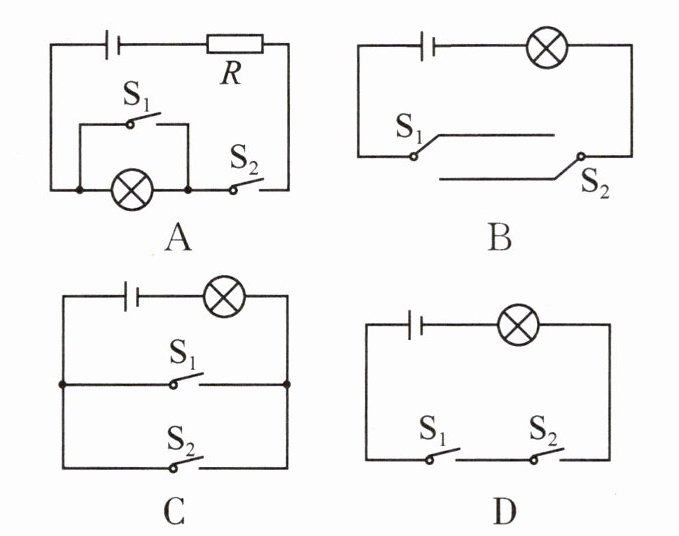

1. （2023·呼和浩特）多控开关常用在家庭电路和商场楼宇中，以实现多个开关对同一用电器的独立控制。装修房子的小沈在设计楼梯照明电路时，希望通过楼上、楼下两个开关，随时独立操控灯泡的亮灭。下列电路设计图满足要求的是（R是保护电路的元件）（B）

答案： B

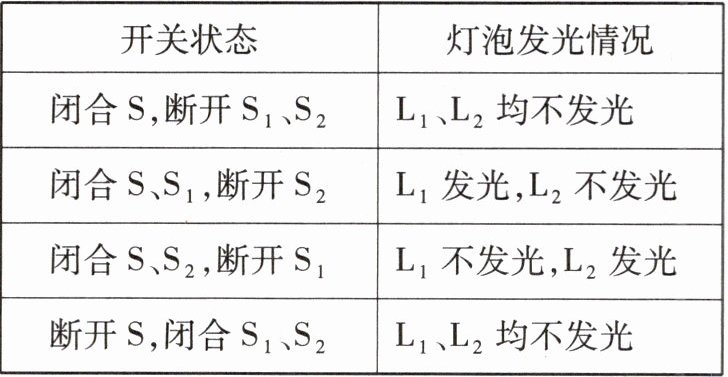

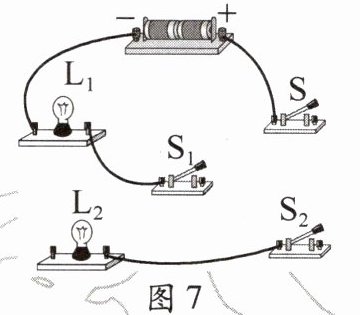

2. 请根据下表给出的信息，用笔画线代替导线将如图7所示的实物电路连接完整。


L₁
S
S₁
L₂
S₂

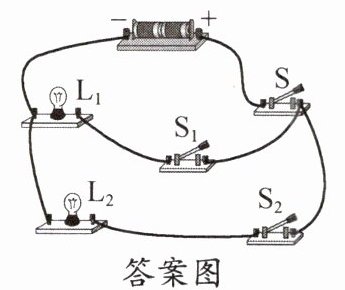

答案：

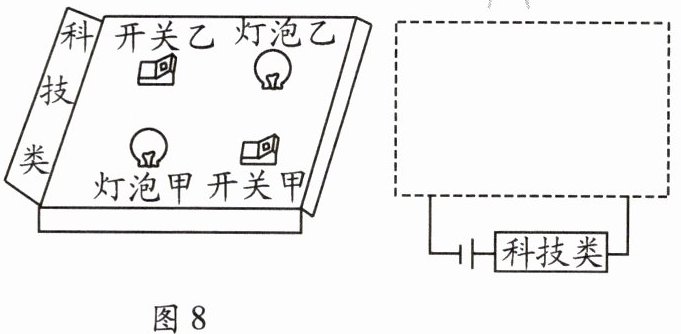

3. 如图8所示，某次知识竞赛科技类必答题环节。开始时，双方的灯都亮着，若甲队回答正确，闭合开关S甲，为乙队灭灯；若乙队回答正确，闭合开关S乙，为甲队灭灯。显示“科技类”的电子屏幕一直亮着。最后比较双方剩余（亮着）的灯数决定胜负。请在右边的虚线方框中将电路图补充完整。

L甲
L乙
S乙
S甲
科技类

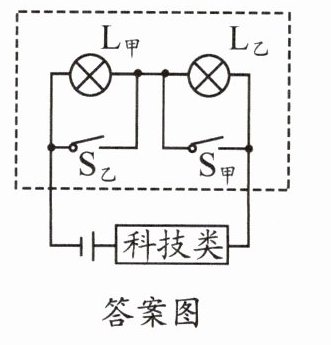

答案：
