1.“伏安法”测定值电阻
(1)实验原理:R=U/I。
(2)实验器材:电源、待测电阻Rx、电压表、电流表、滑动变阻器、开关和导线等。
(3)“伏安法”测电阻实验中多次测量是为了求平均值,减小误差。

答案： U/I; 电压表; 电流表; 滑动变阻器; 求平均值,减小误差

2.“伏安法”测小灯泡电阻
(1)实验原理:R=U/I。
(2)实验结论:小灯泡的电阻随其亮度的增大而增大,说明温度越高,灯丝的电阻越大。
(3)“伏安法”测小灯泡电阻实验中多次测量是为了寻找灯泡电阻随温度变化的规律。

答案： U/I; 增大; 温度; 寻找灯泡电阻随温度变化的规律

1. 小柯选用相关器材做“测量小灯泡电阻”实验,其中小灯泡上标有“2.5 V”的字样(即小灯泡正常工作时的电压为2.5 V)。

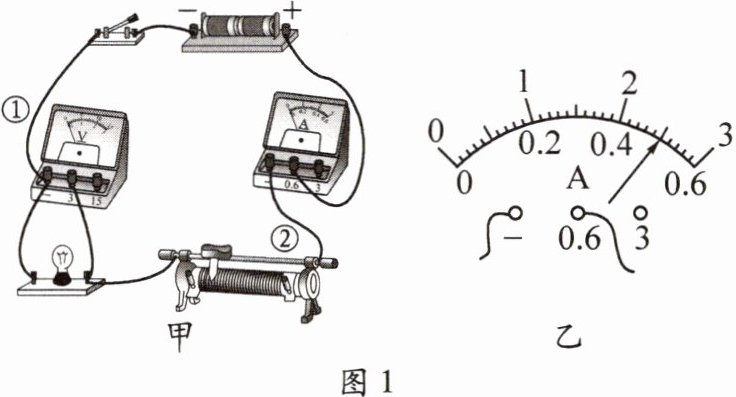

(1)小柯利用图1甲所示的电路无法正常完成实验,因为其中一根导线连接错误,连接错误的导线是②(选填“①”或“②”)。
(2)改正电路后,小柯调节滑动变阻器的滑片使小灯泡正常发光,此时电流表的示数如图1乙所示,则小灯泡正常发光时的电阻是5Ω。

答案： ②; 5

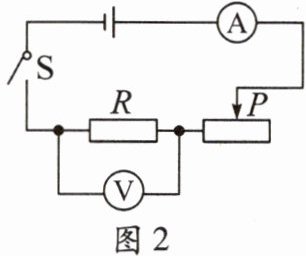

2. 图2所示是做“伏安法测定值电阻”实验的电路图,其中R为待测电阻,阻值约为5 Ω。实验器材有:滑动变阻器(规格为“10 Ω 2 A”)、电压表(量程分别为0~3 V、0~15 V)、电流表(量程分别为0~0.6 A、0~3 A)、电源(由3节新干电池串联而成)。为了在测量中能较准确地读数(指针最好偏过中间刻度线),电压表应选0~3 V的量程,电流表应选0~0.6 A的量程。

答案： 0~3 V; 0~0.6 A

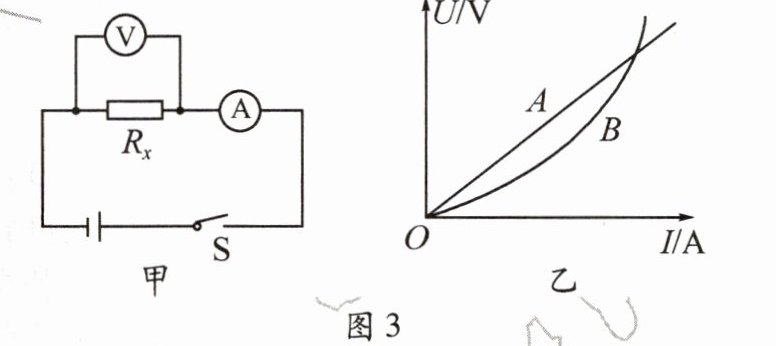

3. (2023·成都)某实验小组设计了图3甲所示的电路来测量未知定值电阻Rx的阻值。小富认为这样只能得到一组数据,测量结果的误差可能较大。为了减小误差,需要多次测量,应该在电路中串联一个滑动变阻器。小组同学利用改进后的电路进行实验,并绘制出Rx的电压一电流图像。如图3乙所示的A、B两条图线中,A是他们绘制

出

的图线。

答案： 滑动变阻器; A

4. (2024·成都)图4所示是小明做“用电压表和电流表测量定值电阻的阻值”实验设计的电路图。下列关于本实验操作

的

分析正确的是 (D)

A.连接电压表时,一定要选用较小的量程
B.闭合开关前,应将滑动变阻器的滑片P移至a端
C.若被测电阻断路,闭合开关后,电压表和电流表均无示数
D.为了得到比较准确的电阻值,应多次测量求平均值

答案： D
