《2026年育才金典九年级物理全一册教科版》

8. (2024·太原)如图所示是感应发光“冰块”,它由食品级PS材料外壳及液体感应器、纽扣电池和LED灯等元件组成。当液体感应器接触水时,“冰块”内的LED灯就会发光,其中液体感应器相当于电路中的 (A)


A.开关
B.电源
C.导线
D.用电器

答案： A

9. (2024·韶关)如图所示为我国的空间站,空间站上的太阳能电池板能把太阳能转化为电能。太阳能电池板在空间站电路中的作用相当于 (C)

A.导线
B.用电器
C.电源
D.开关

答案： C

10. 在连接电路的过程中,下列说法错误的是 (C)

A.按电路图连接电路时,应该断开开关
B.在电路连接完成后,还要仔细检查,确认电路连接无误后,再闭合开关
C.开关必须接在靠近电源正极的地方
D.绝不允许不经过任何用电器,用导线直接将电源的正、负极连起来

答案： C

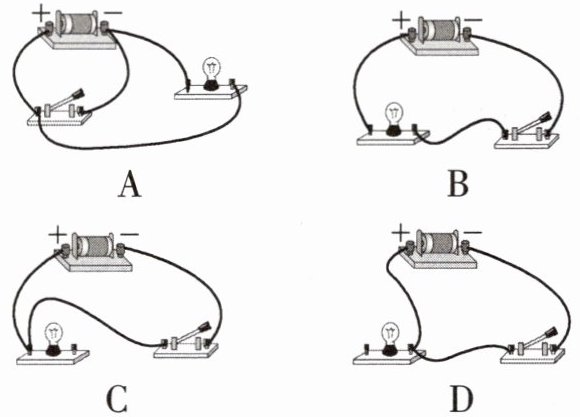

11. 下列实物电路中,当开关闭合时,小灯泡能发光的是 (B)

答案： B

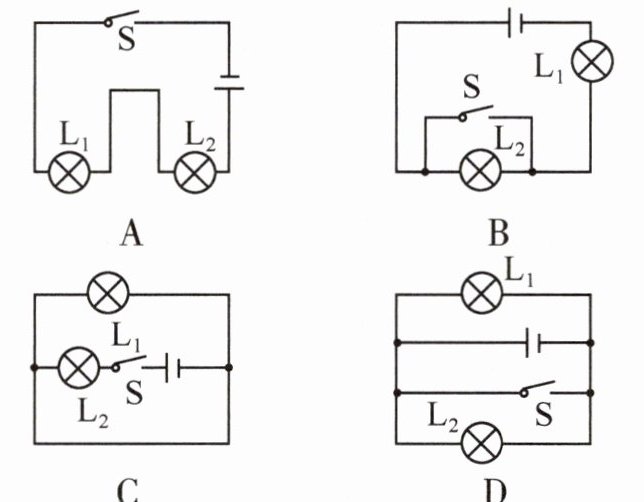

12. 下列电路中,开关S闭合后会发生电源短路的是 (D)

答案： D

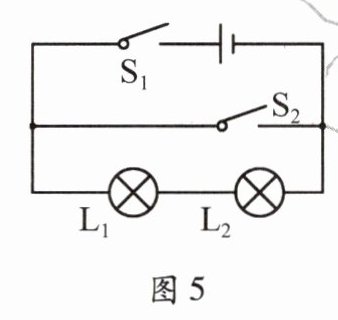

13. 关于如图所示的电路图,下列说法不正确的是 (D)


A.只闭合开关S₁时,电路通路
B.同时闭合开关S₁、S₂时,电路短路
C.只闭合开关S₂时,电路开路
D.开关S₁、S₂都闭合时,只有一个灯亮

答案： D

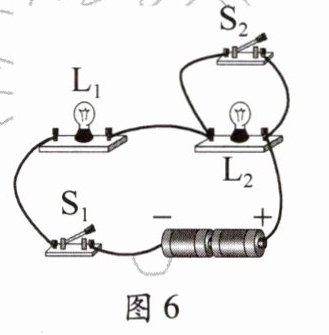

14. (2023·古浪)关于如图所示的电路,下列说法错误的是 (B)


A.当断开S₁,闭合S₂时,电路处于断路状态
B.当闭合S₁,断开S₂时,L₁发光,L₂不会发光
C.当闭合S₁、S₂时,只有L₁会发光
D.只闭合S₁时,若L₁和L₂都不发光,则可能是L₂断路

答案： B
