《2026年育才金典九年级物理全一册教科版》

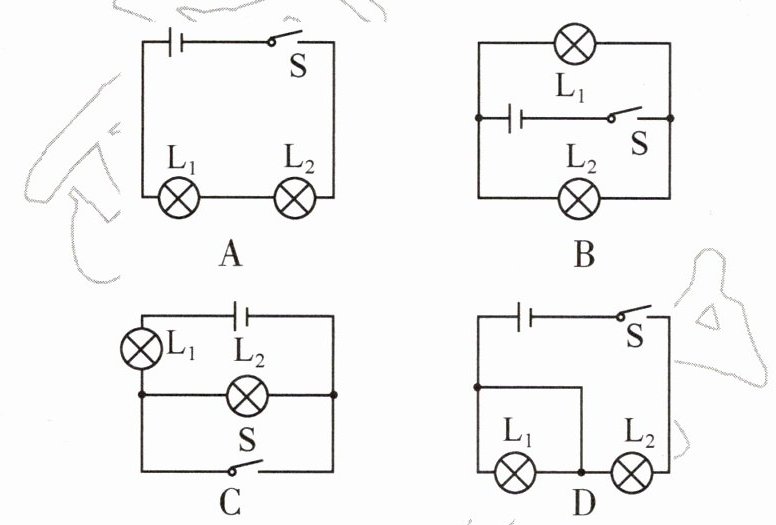

8. 下列电路中,开关S闭合时,灯泡L₁与L₂组成并联电路的是 (B)

答案： B

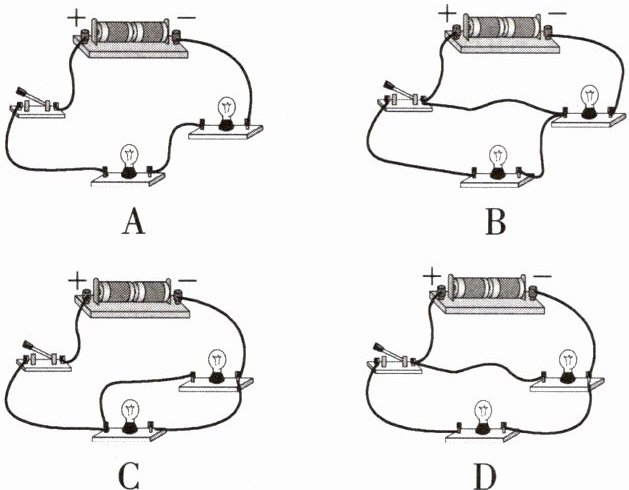

9. (2024·苏州)下列电路中,闭合开关,两个灯泡都亮,断开开关,只有一个灯泡亮的是 (D)

答案： D

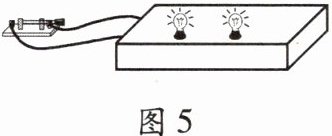

10. (2024·成都)如图5所示,纸盒外有两个小灯泡和一个开关。闭合开关,两个小灯泡都亮;断开开关,两个小灯泡都不亮。下列判断正确的是 (B)


A.纸盒内一定有两节干电池
B.纸盒内一定有电源供电
C.两个小灯泡一定是串联关系
D.两个小灯泡一定是并联关系

答案： B

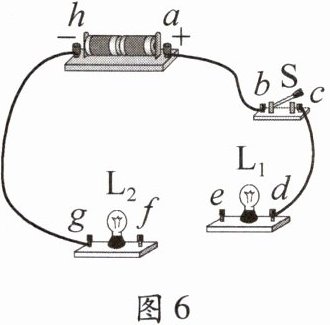

11. (2023·成都)如图6所示的实验电路还有部分导线未连接,字母a、b、c、d、e、f、g、h分别表示各元件的接线柱。下列操作能使灯L₁、L₂都亮起来的是 (C)


A.用导线连接d,f,再闭合开关S
B.用导线连接b,f,再闭合开关S
C.用一根导线连接e,g,用另一根导线连接d,f,再闭合开关S
D.用一根导线连接e,f,用另一根导线连接d,g,再闭合开关S

答案： C

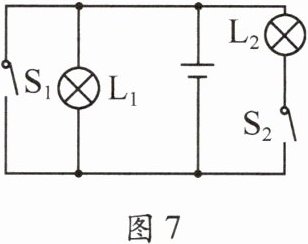

12. 关于如图7所示的电路,下列说法不正确的是 (B)

A.闭合S₁,断开S₂,L₁、L₂都不发光
B.闭合S₁、S₂,L₁不发光,L₂发光
C.S₁、S₂都断开,L₁发光,L₂不发光
D.闭合S₂,断开S₁,L₁和L₂都发光

答案： B

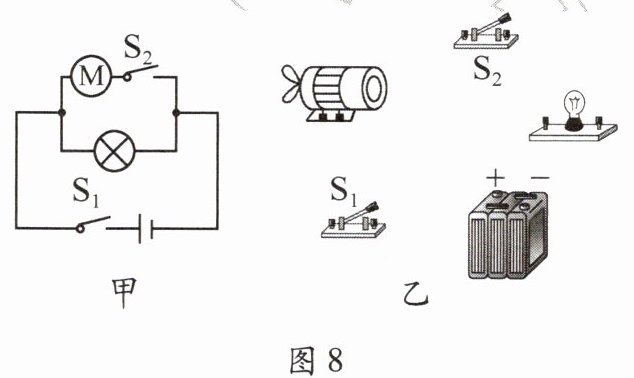

13. (2023·郑州)请根据如图8甲所示的电路图,将如图8乙所示的实物元件连接起来,要求连线不能交叉。

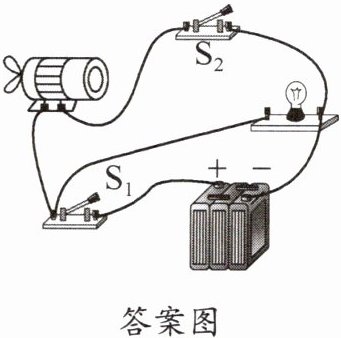

答案：

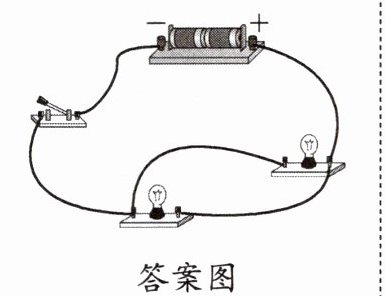

14. (2024·襄阳)请用笔画线代替导线将如图9所示的实物电路连接完整。要求:两个小灯泡并联,开关同时控制两个小灯泡,导线不能交叉。

答案：
