《2026年育才金典九年级物理全一册教科版》

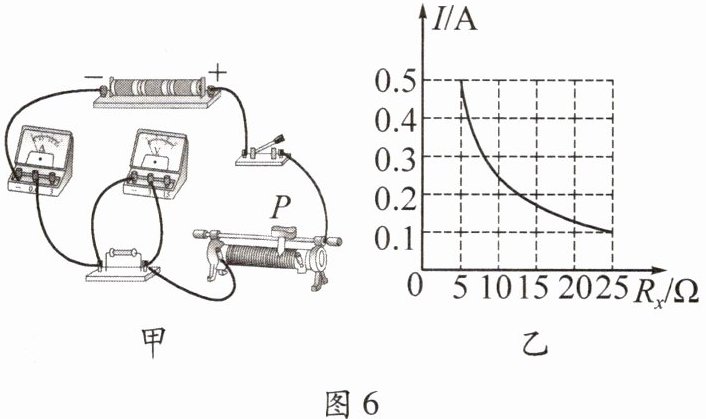

1. (2024·淄博)小李用图6甲所示的电路探究电流与电阻的关系,其中电源电压为4.5 V且保持不变。实验中,他依次将5Ω、10Ω、20Ω、25Ω的四个电阻接入电路并保持电压表的示数为2.5 V,记下电流表和电压表示数并绘制出I-U图像(如图6乙)。下列说法正确的是 （B）


A.将5Ω的定值电阻换成10Ω的定值电阻时,电路中的电流增大
B.实验中滑动变阻器两端的电压保持2 V不变
C.实验可得出结论:电压一定时,导体的电阻与其电流成反比
D.电压表的示数为零时,一定是定值电阻短路

答案： B

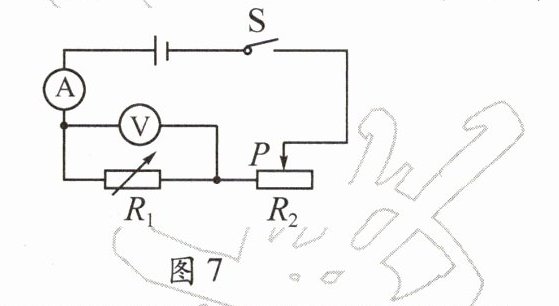

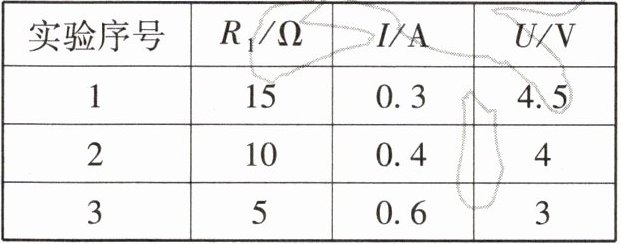

2. (2023·北京)某同学利用如图7所示的电路探究通过导体的电流与电阻的关系,电源电压为6 V且保持不变。实验中,他调节电阻箱R₁和滑动变阻器R₂的滑片P,测得第一组数据;然后保持滑动变阻器R₂滑片P的位置不变,仅改变电阻箱R₁的阻值,测得另外两组数据。下表所示为电阻箱、电压表和电流表的实际数据。下列说法正确的是 （D）



A.能得出“通过导体的电流与电阻成反比”的结论,因为R₁的阻值越大,电路中的电流越小
B.不能得出“通过导体的电流与电阻成反比”的结论,因为他改变了R₁的阻值
C.无论以电阻箱还是滑动变阻器为研究对象,都不能探究电流与电压成正比的关系
D.分析R₂两端的电压和通过的电流可以得出“通过R₂的电流与它两端的电压成正比”的结论

答案： D
