1. 继电器是利用一个回路中的电流控制另外一个回路通断的装置。

答案： 通断

2. 电磁继电器由电磁铁、衔铁、簧片、触点组成,其电路由控制电路和工作电路构成。

答案： 电磁铁; 触点; 控制; 工作

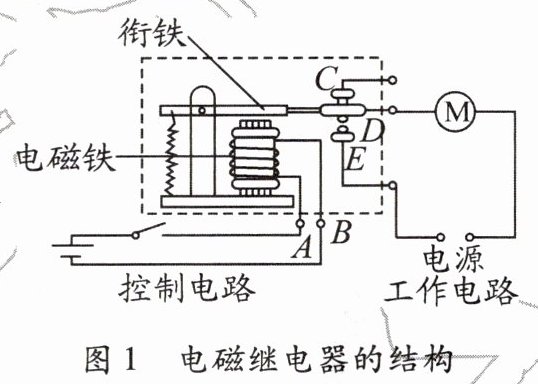

3. 电磁继电器的工作原理(如图1所示):

(1)控制电路的开关闭合,电磁铁有磁性,吸引衔铁,使D、E接通,工作电路工作。
(2)断开控制电路,电磁铁无磁性,释放衔铁,使工作电路断开。
(3)电磁铁对衔铁的吸放,控制工作电路的通断,从而达到间接控制工作电路的目的。

答案： 有; 接通; 无; 断开

4. 电磁继电器的实质是利用电磁铁控制工作电路通断的开关。

答案： 电磁铁; 开关

1. 电磁继电器利用了电流的磁效应,它在电路中的作用相当于开关(填电路元件名称),可实现低压控制高压。

答案： 磁; 开关

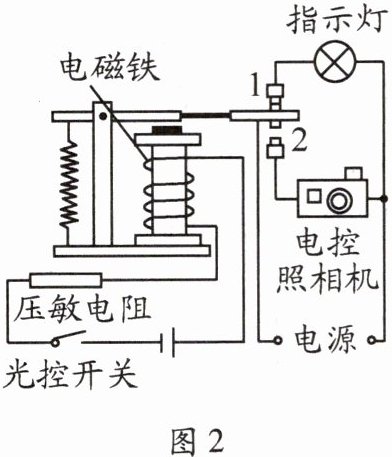

2. 小华学习“电磁继电器”后,发明了一种自动拍照监控装置,其电路原理图如图2所示。通电的电磁铁上端磁极为S极。当有人踩在压敏电阻上时,压敏电阻的阻值减小,电磁铁的磁性变强(选填“强”或“弱”),衔铁被吸下(选填“吸下”或“弹起”)。

答案： S; 强; 吸下

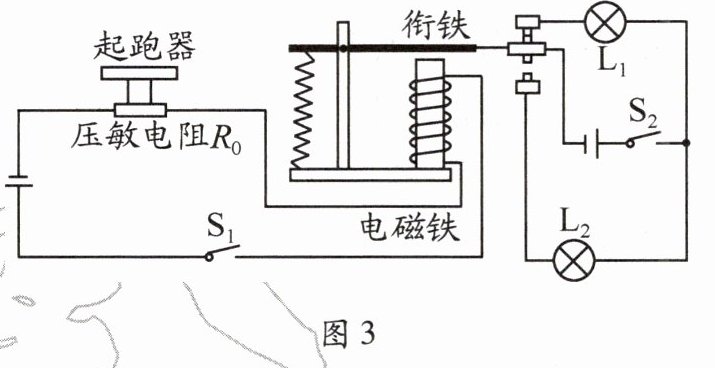

3. (2024·西安)如图3所示是小华设计的短跑比赛“抢跑判断器”。运动员蹲在起跑器上后,工作人员闭合开关S₁、S₂,发令指示灯L₁亮,运动员抢跑后,R₀所受压力变小,电阻变小,电磁铁的磁性增强(选填“增强”或“减弱”),其上端的S(选填“N”或“S”)极将衔铁吸下,抢跑指示灯L₂亮,判定运动员抢跑。

答案： 增强; S

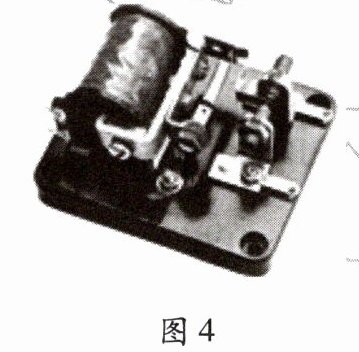

4. 如图4所示是一种电磁继电器,则下列说法正确的是 (C)


A.其工作原理是电流的化学效应
B.其工作原理是电流的热效应
C.其作用是通过低压、弱电流电路控制高压、强电流电路
D.其作用是通过高压、强电流电路控制低压、弱电流电路

答案： C

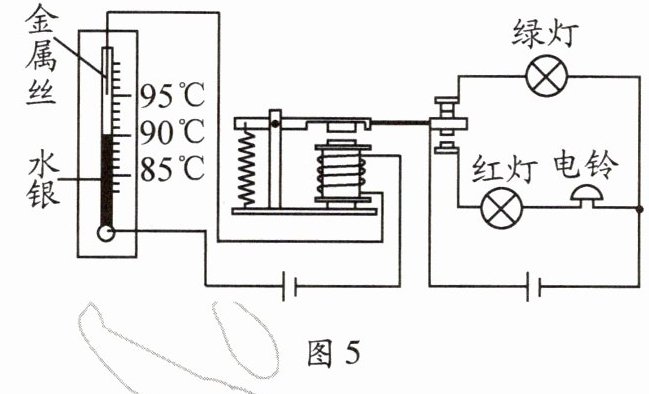

5. (2024·贵港)如图5所示是一种温度自动报警器的原理图,在水银温度计中封入一段金属丝,金属丝下端所指示的温度为95℃。下列说法错误的是 (A)

A.电路工作时,电磁铁的上端为S极
B.报警器利用了水银导电和热胀冷缩的性质
C.温度达到95℃时,报警器中的红灯亮、铃响
D.报警器利用了电磁铁通电时有磁性、断电时磁性消失的特点

答案： A
