《2026年育才金典九年级物理全一册教科版》

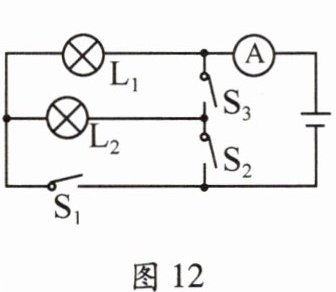

1. (2024·重庆)关于如图12所示的电路,下列说法正确的是(A)
①闭合开关S₁和S₂时,灯L₁和L₂并联,电流表测通过灯L₁的电流
②闭合开关S₁和S₂时,灯L₂短路,电流表测通过灯L₁的电流
③开关S₁、S₂、S₃都闭合时,形成短路,灯L₁和L₂将烧坏
④闭合开关S₁和S₃时,灯L₁和L₂并联,电流表测灯L₁和L₂的电流之和

A.②④
B.①②
C.③④
D.①②③④

答案： A

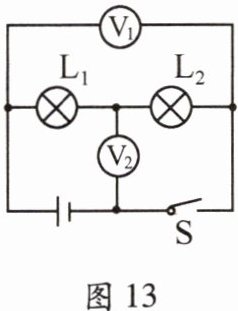

2. (2024·内蒙古)如图13所示的电路,电源电压保持不变,闭合开关S,电压表V₁的示数为6V,电压表V₂的示数为2V。下列说法正确的是(D)

A.灯L₁两端的电压为2V
B.电源电压为4V
C.断开开关S,只将电压表V₂换成电流表,则灯L₁与L₂串联
D.断开开关,将两个电压表都换成电流表,则灯L₁与L₂并联

答案： D

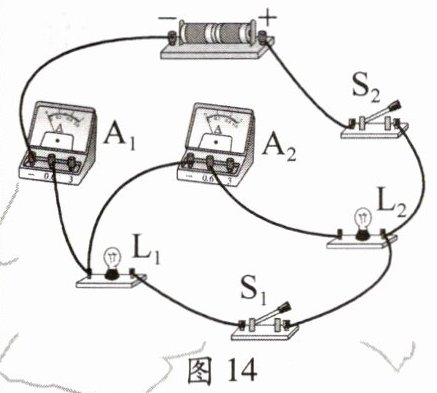

3. 如图14所示的电路,当开关S₁、S₂闭合时,灯泡L₁、L₂同时发光,此时电流表A₂测量通过灯泡L₂的电流。灯泡L₁发光一段时间后突然熄灭,灯泡L₂仍然发光,此时电流表A₁示数与灯泡L₁熄灭前相比变小(选填“变大”“变小”或“不变”)。

答案： L₂; 变小

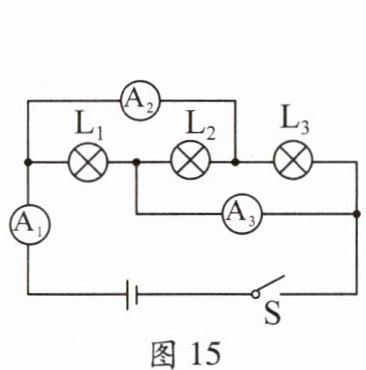

4. 如图15所示的电路,闭合开关S后,电流表A₁、A₂、A₃的示数分别为1.4A、1A、0.6A,则通过灯泡L₁的电流为0.4A,通过灯泡L₃的电流为0.8A。

答案： 0.4; 0.8

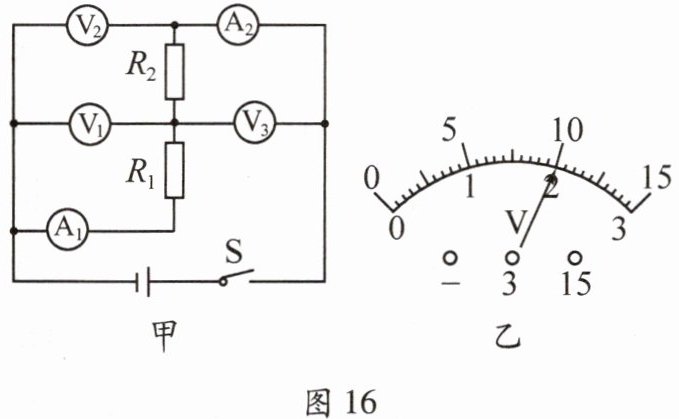

5. 如图16甲所示,当开关S闭合时,五个电表的读数均不为零,其中V₁、V₂两个电压表指针的偏转情况均如图16乙所示,则电压表V₃的示数为8V,电流表A₁的示数等于(选填“大于”“小于”或“等于”)电流表A₂的示数。

答案： 8; 等于
