《2026年育才金典九年级物理全一册教科版》

11. (2024·北京)某同学进行了如下实验:

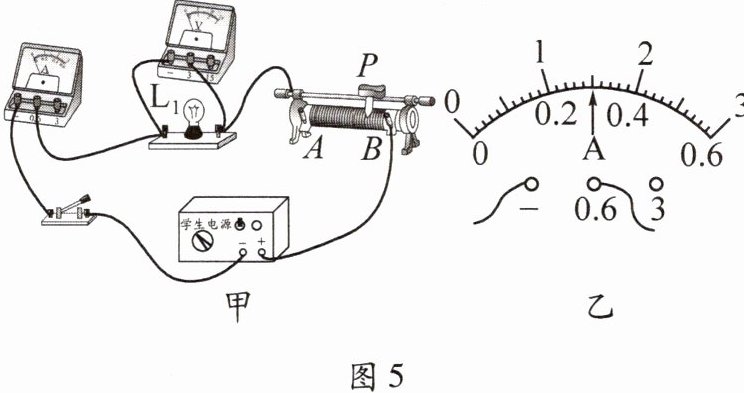

(1)利用如图5甲所示的电路测量额定电压为2.5 V的小灯泡L₁的额定功率,其中电源电压保持不变。

①闭合开关前,应将滑动变阻器的滑片P移至A端。
②闭合开关,应调节变阻器使电压表示数为2.5 V以确定小灯泡L₁正常发光,此时电流表的示数如图5乙所示,则小灯泡L₁的额定功率P₁=0.75W。
(2)该同学想比较另一个额定电压为2.5 V的小灯泡L₂的额定功率P₂与P₁的大小。他断开开关,保持滑动变阻器滑片的位置不变,将L₁替换为L₂,闭合开关后,发现电压表的示数为2.3 V。依据上述现象,可推断P₁＜P₂(选填“＞”“=”或“＜”)。他继续完成P₂的测量后,验证了推断。

答案： A; 调节变阻器使电压表示数为2.5 V; 0.75; ＜

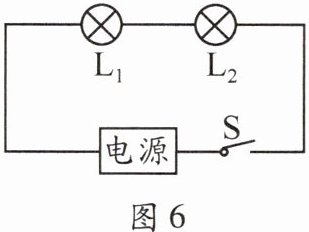

1. 如图6所示,L₁和L₂两个灯泡上分别标有“8 V 4 W”和“4 V 1 W”的字样。小明将灯泡L₁、L₂串联后接在电压可在4 V和8 V之间调节的电源上,闭合开关S,假设灯泡L₁、L₂的灯丝电阻不随温度变化,则下列说法正确的是 (C)


A.通过灯泡L₁的电流大于通过灯泡L₂的电流
B.调节电源电压时,灯泡L₁始终比灯泡L₂亮
C.调节

电

源

电压时,L₁、L₂两灯泡的功率变化量相同
D.当将电源电压调节到8 V时,L₁、L₂两灯泡都不能正常发光

答案： C

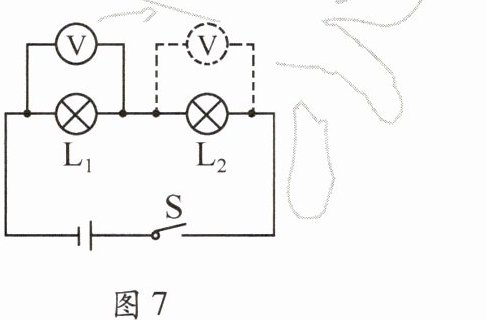

2. 如图7所示,在“探究电功率跟电压的关系”实验中,小明将小灯泡L₁“2.5 V 0.3 A”和小灯泡L₂“3.8 V 0.3 A”串联在电路中,则下列说法正确的是 (B)


A.将小灯泡L₁和L₂串联的主要目的是使两小灯泡的通电时间相同
B.如果电源电压可调,两小灯泡可以同时正常发光
C.闭合开关后,标有“3.8 V 0.3 A”字样的小灯泡更亮,因为其额定功率更大
D.本实验的原理是P=UI

答案： B
