《2026年育才金典九年级物理全一册教科版》

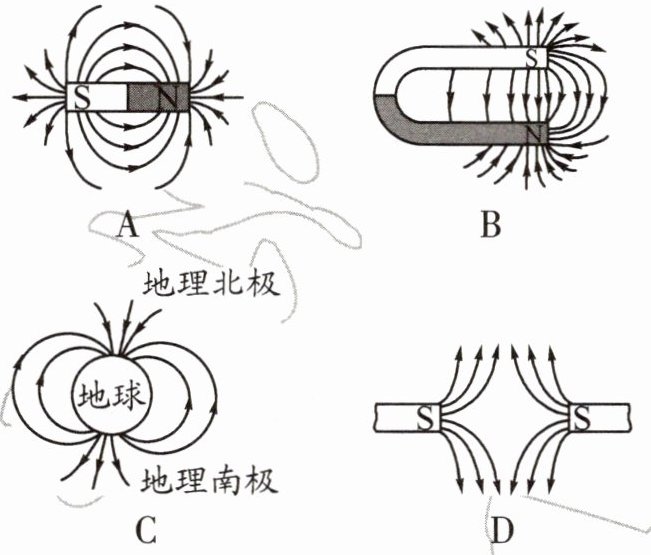

6. (2024·海口)下列图像中,磁场描绘正确的是（C）

A.
B.
C.
D.

答案： C

7. 一个能绕中心转动的小磁针在如图4所示的位置保持静止,某时刻开始小磁针所在区域出现水平向右的磁场,则小磁针在磁场出现后（C）

A.两极所受的力是平衡力,所以不会发生转动
B.两极所受的力方向相反,所以会持续转动
C.两极受力方向相反,会发生转动,静止时N极所指方向水平向右
D.只有N极受力,会发生转动,静止时N极所指方向水平向右

答案： C

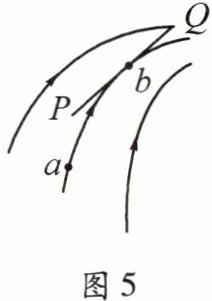

8. 通常,我们用磁感线形象地描述磁场的强弱和方向。如图5所示描绘了某一磁场区域的部分磁感线,磁场中的b点放着一个可自由转动的小磁针。由磁感线的分布特点可知,下列结论正确的是（D）

A.b点的磁场比a点的磁场弱,小磁针静止时N极指向Q处
B.b点的磁场比a点的磁场弱,小磁针静止时N极指向P处
C.b点的磁场比a点的磁场强,小磁针静止时N极指向P处
D.b点的磁场比a点的磁场强,小磁针静止时N极指向Q处

答案： D

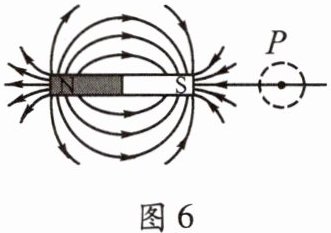

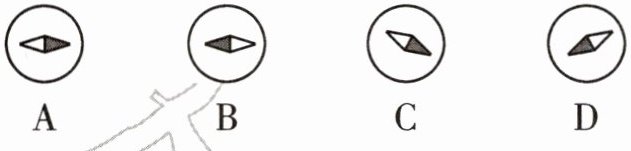

9. 如图6所示为一条形磁体附近磁感线的示意图。若在靠近条形磁体S极的P点放一个小磁针(按虚线指示放置,小磁针深颜色的一端为N极),当小磁针保持静止时,下列示意图中正确表示小磁针的N极在P点的指向的是（B）



A.
B.
C.
D.

答案： B

10. 《晋书·马隆传》讲述的是:名将马隆在一次战役中,命士兵将大批磁石堆垒在一条狭窄的小路上,身穿铁甲的敌军被磁石吸住,而马隆的士兵身穿犀甲,行动如常,敌军最后大败。下列说法正确的是（B）

A.磁石能吸引各种金属铠甲
B.磁石吸引铁甲是通过磁场作用的
C.磁石周围小路上的磁感线是真实存在的
D.磁石各部位对铁甲的吸引力大小相同

答案： B

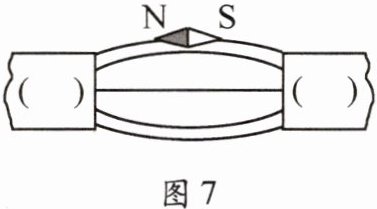

11. (2024·福州)请根据如图7所示小磁针静止时的指向,用箭头标出小磁针下方四条磁感线的方向,同时在括号内用“N”或“S”标出磁感线左侧和右侧的磁极名称。

答案： 根据小磁针静止时N极指向，可判断磁感线方向。小磁针N极所指方向为磁感线方向，故上方磁感线向右。磁感线从磁体N极出发回到S极，因此右侧为N极，左侧为S极，下方四条磁感线方向均向右。
(N) (S)
（磁感线方向均向右，箭头标注在四条磁感线上）
注：因文本限制，磁感线箭头方向描述为向右，实际答题时需在图中四条磁感线上用箭头标出向右方向，左侧括号填“S”，右侧括号填“N”。
（完整作答需在图中完成，此处文字表述为：左侧括号(S)，右侧括号(N)，四条磁感线均标向右箭头。）
最终答案：左侧(S)，右侧(N)，四条磁感线方向向右（箭头标注）。
简化呈现：
(S) (N)
（四条磁感线均画向右箭头）
（按题目要求，括号内填磁极，磁感线标方向，此处以文字辅助说明，实际以图示为准。）
规范答案：
左侧括号：S
右侧括号：N
四条磁感线方向：均向右（箭头表示）
（因格式限制，最终以答题卡图示为准，此处文字对应为：(S) (N)，磁感线箭头向右。）
答案：(S) (N)（磁感线方向均向右）
