12. (2023·重庆)在如图9所示的电路中,电源电压保持不变。电阻R₁的阻值为30 Ω,滑动变阻器R₂上标有“60 Ω 0.5 A”的字样。闭合开关S,滑动变阻器R₂的滑片位于b端时,电流表的示数为0.2 A。求:
(1)电源电压;
(2)移动滑动变阻器R₂的滑片,当电压表的示数为6 V时,电流表的示数。

答案:(1)18 V;(2)0.4 A。

答案： 答案:
(1)18 V;
(2)0.4 A。

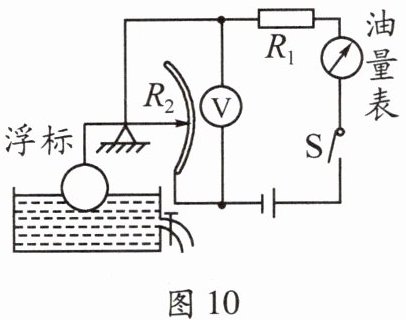

1. 图10所示是一种自动测定油箱内油面高度的装置,R₁是定值电阻,R₂是滑动变阻器。下列说法不正确的是 (B)

A.油量表由电流表改装而成
B.无油时,电流表的示数为零
C.油量增多时,电压表与电流表示数的比值将变小
D.R₁在电路中起到保护电路的作用,不可省掉

答案： B

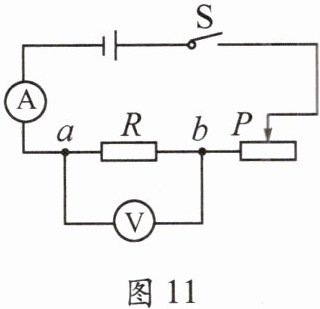

2. (2024·荆门)在探究“电压一定,电流与电阻的关系”时,小明设计的电路如图11所示,其中电源电压恒为3 V,滑动变阻器上标有“15 Ω 1 A”的字样。实验中,小明在a、b间先后接入不同阻值的定值电阻,移动滑动变阻器的滑片P,使电压表的示数为1.5 V,读出电流表的示数。当小明将20 Ω的电阻接在a、b之间时,电压表的示数始终无法达到1.5 V,其原因可能是 (B)

A.电源电压为3 V,太小
B.滑动变阻器的阻值太小
C.20 Ω的阻值太小
D.电压表的量程选择不合适

答案： B

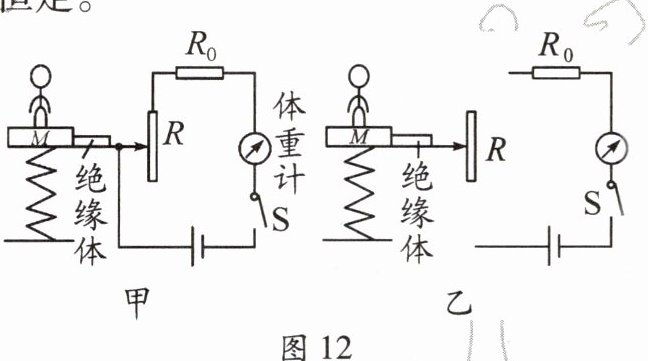

3. 图12所示是一种测量体重的电子体重计。秤盘M通过绝缘体与一金属杆相连,R相当于滑动变阻器,由体重计仪表指针所指的刻度就可以知道人的体重大小,电源电压恒定。

(1)R₀的作用是保护电路;此体重计仪表是由电流表改装而成的。

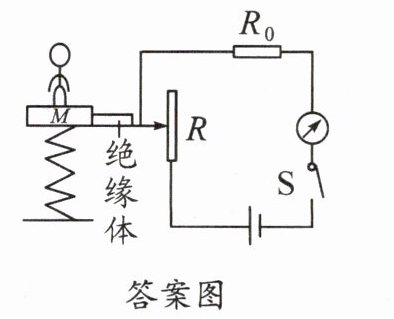

(2)小华认为图12甲所示体重计的设计不合理,其原因是体重越大,体重计示数反而越小。请在图12乙中画出合理的电路图(不增减任何器材)。
(1)保护电路；电流
(2)体重越大，体重计示数反而越小

答案：
保护电路; 电流; 体重越大,体重计示数反而越小;
(1)保护电路；电流
(2)体重越大，体重计示数反而越小
