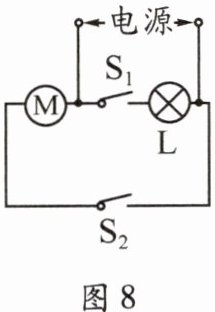

9. 如图8所示是简化的电冰箱电路图,其中M是电冰箱压缩机用的电动机,L是电冰箱内的照明灯。下列判断正确的是 (B)


A.S₂断开、S₁闭合时,照明灯L与电动机M串联
B.S₁、S₂都闭合时,照明灯L与电动机M并联
C.关上冰箱门时,S₂自动断开,使照明灯L熄灭
D.冰箱内温度降低到设定温度时,S₁自动断开,电动机M停止工作

答案： B

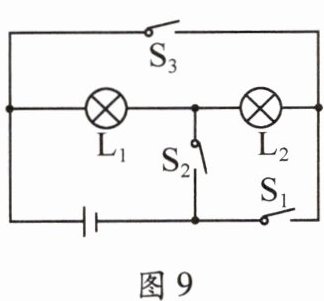

10. (2023·东明)关于如图9所示的电路,下列分析正确的是 (D)

A.S₁、S₂闭合,S₃断开时,L₁、L₂串联
B.S₃断开,S₁、S₂闭合时,L₁、L₂并联
C.若S₁、S₂、S₃都闭合,L₁、L₂串联
D.若S₁、S₂、S₃都闭合,L₁、L₂短路

答案： D

11. (2024·泉州)如图10所示的电路,要使L₁、L₂两灯组成并联电路,开关的断开与闭合情况应是 (C)


A.S₁、S₂断开,S₃闭合
B.S₁、S₂、S₃都闭合
C.S₁、S₃闭合,S₂断开
D.S₂、S₃闭合,S₁断开

答案： C

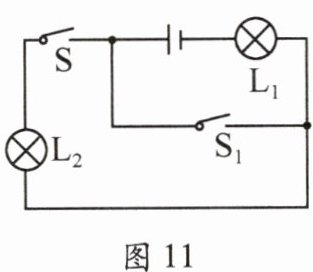

12. (2024·济南)如图11所示的电路,要使灯泡L₁、L₂均能发光,下列说法正确的是 (B)

A.同时闭合开关S、S₁
B.闭合开关S,断开开关S₁
C.闭合开关S₁,断开开关S
D.同时断开开关S、S₁

答案： B

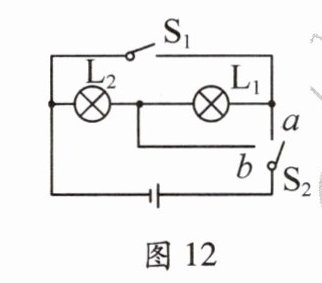

13. 关于如图12所示的电路,下列说法正确的是 (B)


A.S₁闭合,S₂接“a”时,L₁、L₂串联
B.S₁闭合,S₂接“b”时,L₁、L₂并联
C.S₁断开,S₂接“b”时,L₁、L₂串联
D.S₁断开,S₂接“a”时,L₁、L₂并联

答案： B

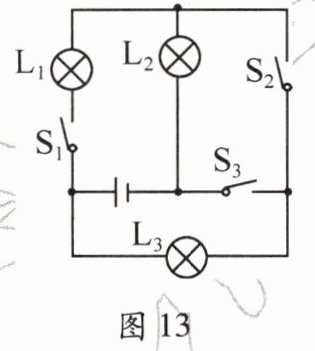

14. (2024·乐至)关于如图13所示的电路,下列说法正确的是 (C)


A.闭合开关S₁,断开开关S₂、S₃,则灯L₁、L₂并联
B.闭合开关S₂、S₃,断开开关S₁,则灯L₂、L₃亮
C.开关S₁、S₂、S₃都闭合时,灯L₁、L₃亮且并联
D.开关S₁、S₂、S₃都闭合时,电源被短路

答案： C

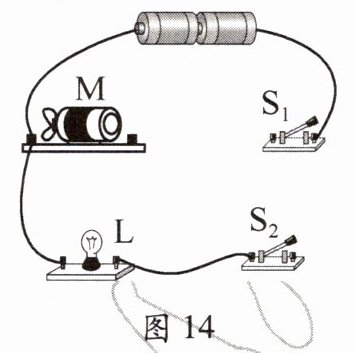

15. (2024·大兴)请用笔画线代替导线将如图14所示的实物电路补充完整。要求:开关全部闭合时,灯泡L和电动机M组成并联电路,且开关S₁能同时控制灯泡L和电动机M,开关S₂单独控制灯泡L。

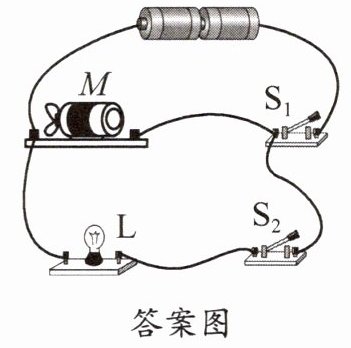

答案：
