《2026年育才金典九年级物理全一册教科版》

1. 串联电路中的电流相等,用公式表示为$I=I_{1}=I_{2}$。

答案： 相等; $I=I_{1}=I_{2}$

2. 并联电路中干路电流等于各支路中的电流之和,用公式表示为$I=I_{1}+I_{2}$。

答案： 等于; $I=I_{1}+I_{2}$

3. 串联电路两端的总电压等于各部分电路两端的电压之和,用公式表示为$U=U_{1}+U_{2}$。

答案： 之和; $U=U_{1}+U_{2}$

4. 并联电路中各支路两端的电压相等,且都等于电源电压,用公式表示为$U=U_{1}=U_{2}$。

答案： 相等; 电源电压; $U=U_{1}=U_{2}$

5. 在“探究简单电路中电流、电压特点”实验中应注意：
（1）在连接电路的过程中,开关要保持断开；
（2）要选用规格不同的灯泡多次实验。

答案： 断开; 不同

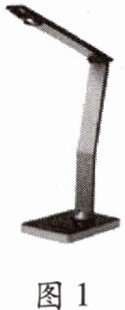

1. 图1所示是一种LED台灯,它由6个LED灯泡并联组成。若通过每只LED灯泡的电流为15mA,该LED灯正常工作时的总电流为0.09A。

答案： 0.09

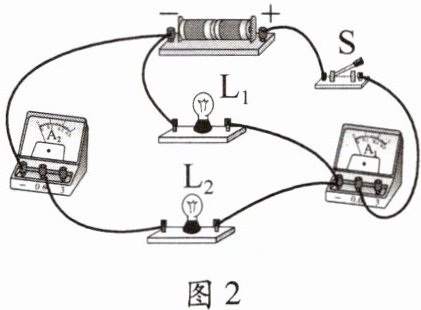

2. (2024·湛江)如图2所示的电路,灯泡L₁、L₂的连接方式是并联。闭合开关后,若电流表A₁的示数为0.5A,电流表A₂的示数为0.3A,则通过开关的电流为0.5A,通过灯泡L₁的电流为0.2A。

答案： 并联; 0.5; 0.2

3. 如图3所示的电路,若只闭合S₃,灯泡L₁和L₂串联(选填“串联”或“并联”);要使灯泡L₁短路,需同时闭合开关S₂S₃;若三个开关同时闭合,电流表A₁(选填“A₁”或“A₂”)可能烧坏。

答案： 串联; S₂S₃; A₁

4. (2024·江苏)如图4所示,电源电压为6V且保持不变,闭合开关S后,电压表的示数为2V,则灯L₂两端的电压为4V,通过灯L₁的电流等于(选填“大于”“小于”或“等于”)通过灯L₂的电流;若开关S断开,电压表仍有(选填“仍有”或“没有”)示数。

答案： 4; 等于; 仍有

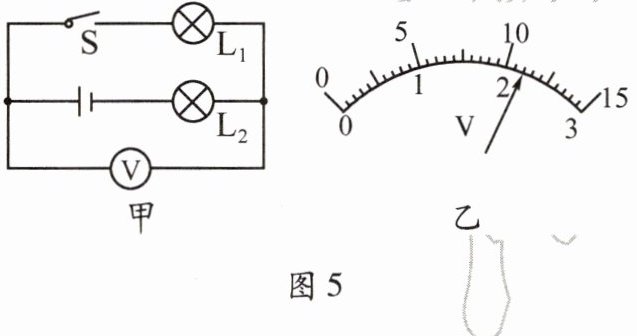

5. 如图5甲所示的电路,电源电压未知,在开关S断开和闭合的情况下,电压表分别使用了不同的量程,但其指针偏转角度相同(如图5乙),则电源电压为11V;开关S闭合时,L₂两端的电压为8.8V。

答案： 11; 8.8

6. (2024·盐城)小明用如图6所示的电路探究串联电路中电流的特点。关于本实验,下列说法正确的是(D)

A.可通过灯泡的亮暗判断电流的大小
B.两个实验中L₁和L₂的规格都应相同
C.为得到普遍规律,保持器材不变,再实验两次
D.最好选用三个相同的电流表串联接在a、b、c处测量

答案： D
