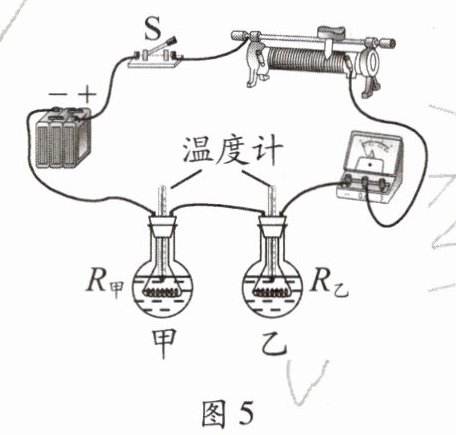

8. (2024·泰州)所示是某实验小组做“探究影响电流热效应的因素”实验的装置,其中甲、乙两个完全相同的烧瓶内装有等质量的同种液体,两根电阻丝分别浸没在两烧瓶的液体中且$R_{甲}≠R_{乙}$。有下列四个观点:①烧瓶内可以装入不同种类的液体;②温度计示数的变化可反映电阻丝产生热量的多少;③该装置能探究电流通过导体产生的热量与电阻的关系。在不增加其他器材和仪表的条件下,上述观点中正确的有 (A)


A.②③
B.①②③
C.②
D.①②

答案： A

9. (2023·广西)小明家连接插线板的导线折断后,他把两根导线拧在一起继续使用,用久后发现连接处容易发热,其主要原因是 (C)

A.连接处的电阻变小
B.连接处的电流比别处的电流小
C.连接处的电阻变大
D.连接处的电流比别处的电流大

答案： C

10. 甲、乙两个电热器的电阻之比为5:4,通过它们的电流之比为2:1,通电时间之比为1:2,则电流通过它们产生的热量之比为 (A)

A.5:2
B.5:4
C.2:5
D.10:1

答案： A

11. 如图6所示的电路,电阻$R_{1}=4Ω$,$R_{2}=2Ω$。当开关闭合时,下列说法正确的是 (C)


A.通过$R_{1}$与$R_{2}$的电流之比为2:1
B.$R_{1}$与$R_{2}$两端的电压之比为1:2
C.$R_{1}$与$R_{2}$消耗的电功率之比为2:1
D.$R_{1}$与$R_{2}$在相同时间内产生的电热之比为1:2

答案： C

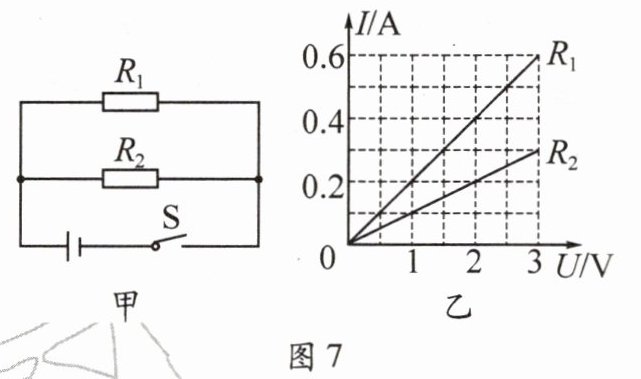

12. $R_{1}$、$R_{2}$两个定值电阻并联在电路中,甲所示,通过它们的电流与其两端电压的关系如图7乙所示。闭合开关S,则$R_{1}$、$R_{2}$产生的热量之比为 (A)


A.2:1
B.1:2
C.4:1
D.1:4

答案： A

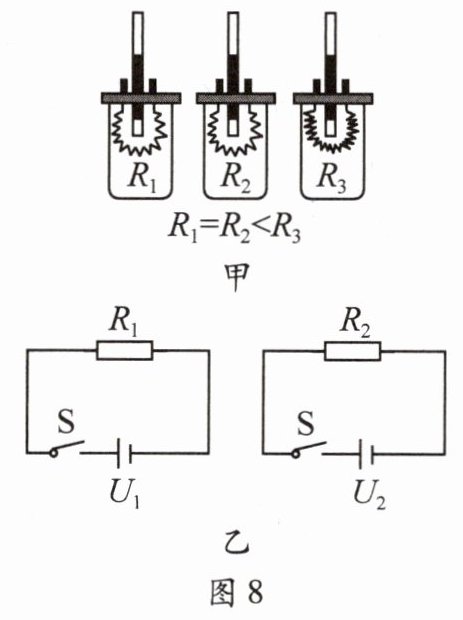

13. 小泽使用如图8甲所示的装置探究影响电流热效应的因素。三个相同的透明容器中封闭着等质量的空气,且各有一段装有红色液柱玻璃

管

将三个透明容器封闭,三根电热丝的电阻大小关系如图8甲所示。

(1)如图8甲所示,电热丝放出热量的多少是通过 玻璃管中红色液柱上升高度来判断的;
(2)若想探究电流产生的热量与电阻的关系,应选择 $R_{1}(R_{2})$和 $R_{3}$(前两空均选填“$R_{1}$”“$R_{2}$”或“$R_{3}$”)两根电热丝,通过 串联来控制两根电热丝通过的电流相同、通电时间相同;
(3)利用如图8乙所示的两个电路可以探究 AB(选填字母序号)。
A. 电流产生的热量与电流的关系
B. 电流产生的热量与通电时间的关系
C. 电流产生的热量与电阻的关系

答案： 玻璃管中红色液柱上升高度; $R_{1}(R_{2})$; $R_{3}$; 串联; AB
