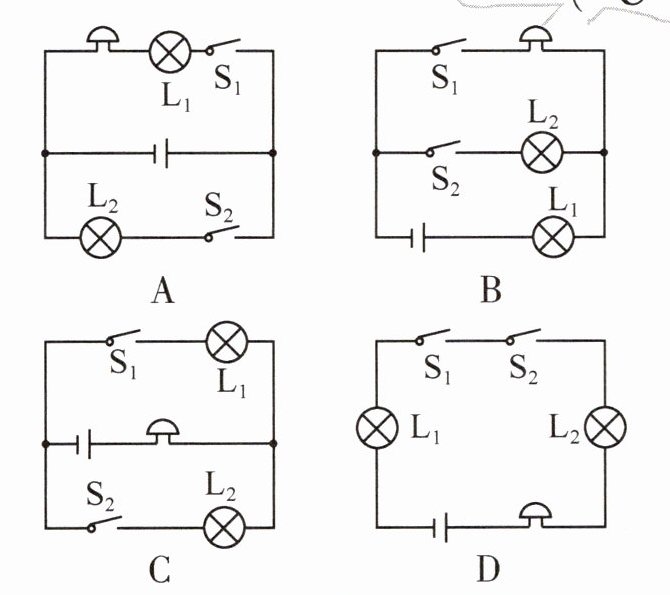

7. （2023·临沂）“中国物流之都”临沂拥有众多仓库，对仓库的管理也规范有序。某仓库分辨前、后门来人的电路为：前门来人闭合开关S₁时，红灯L₁亮、电铃响；后门来人闭合开关S₂时，绿灯L₂亮、电铃响。下列电路设计图中，满足上述要求的是（
C
）
答案：
C

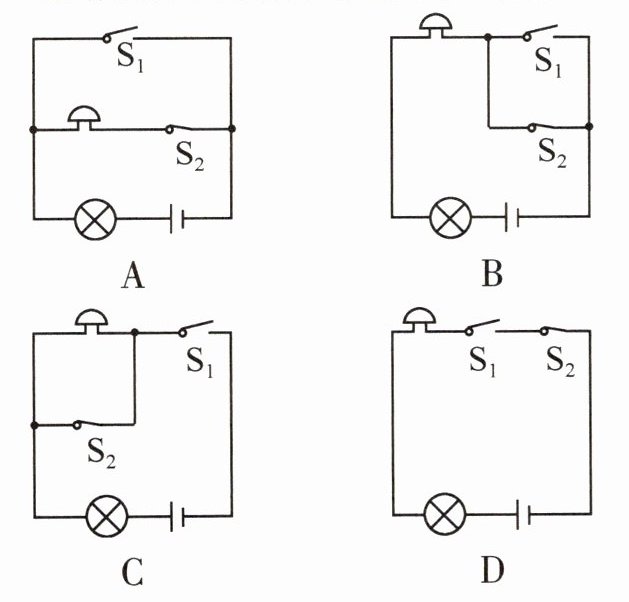

8. （2024·阜南）某实验小组想设计一个用来监测跳远过线犯规现象的电路。当有人踏上踏跳板时，开关S₁、S₂同时闭合，灯亮、铃不响；当机器感应到运动员脚尖过线时，踏跳板旁的红外感应开关S₂断开，电铃发出声音，提醒裁判运动员犯规。下列电路设计图满足上述要求的是（
C
）
答案：
C

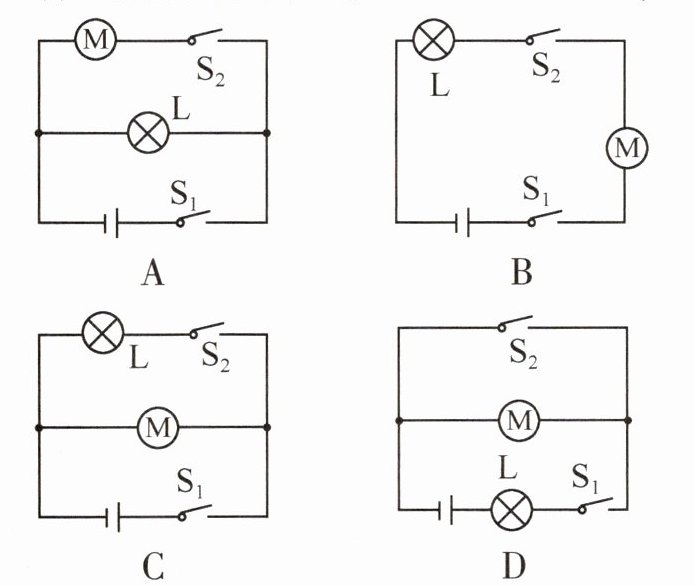

9. （2024·南充）骑共享电动自行车时不戴头盔存在安全隐患，于是小明设计了以下方案：骑共享电动自行车前，扫码成功后开关S₁闭合，指示灯L亮，但电动自行车的电动机不工作；从车头取下头盔并戴上后，头盔内的遥控设备遥控开关S₂闭合，电动机才通电工作。若只戴头盔不扫码，无法骑行共享电动自行车。下列电路设计图符合上述设计要求的是（
A
）
答案：
A

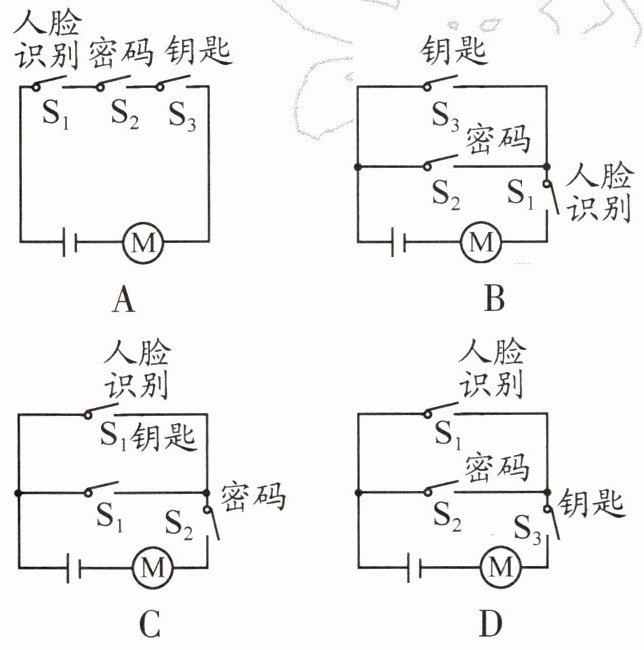

10. （2024·湖南）某科技小组模拟“智能开锁”设计的电路有两种开锁方式，即“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁。现用S₁表示人脸识别，S₂、S₃表示密码、钥匙，匹配成功后，对应的开关自动闭合，电动机才工作开锁。下列电路设计图中，满足上述要求的是（
B
）
答案：
B

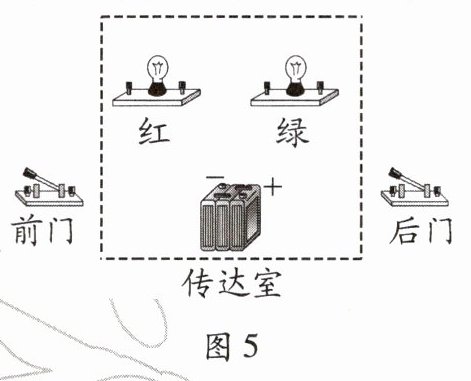

11. （2024·阜阳）如图5所示，学校有前、后两扇门和值班室。在前、后两扇门上各装一个按钮开关，学校值班室里有电池组，以及红、绿两盏灯，若要求前门来人按下开关时红灯亮，后门来人按下开关时绿灯亮，请连接电路（导线不能交叉）。
红
绿
前门
+
后门
传达室
绿
前门
+
后门
传达室

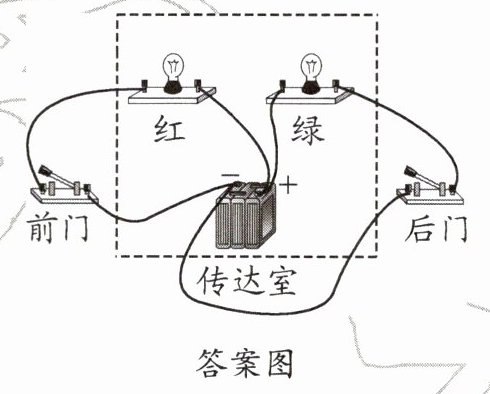

答案：
查看更多完整答案，请扫码查看
