《2026年育才金典九年级物理全一册教科版》

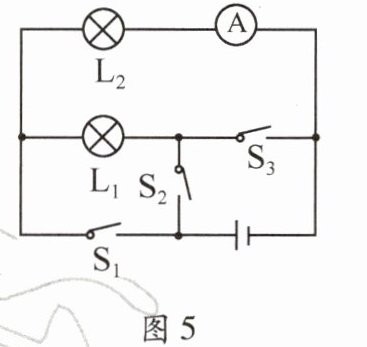

6. 如图所示,要使电流表能测量通过L₁的电流,需闭合开关S₂;要使L₁、L₂并联,需闭合开关S₁和S₃;不能同时闭合开关S₂和S₃,否则电源会短路。

答案： S₂; S₁和S₃; S₂和S₃

7. (2024·衡阳)某实验小组用电流表测某段电路中的电流:若选用0~0.6 A量程,测得的电流值为0.2 A;若选用0~3 A量程,测得的电流值为0.18 A。该电路中电流的大小应选取 (A)

A.0.2 A
B.0.18 A
C.0.19 A
D.无法确定

答案： A

8. 下列家用电器正常工作时,电流最大的是 (B)

A.移动电话
B.家用柜式空调
C.电子手表
D.普通日光灯

答案： B

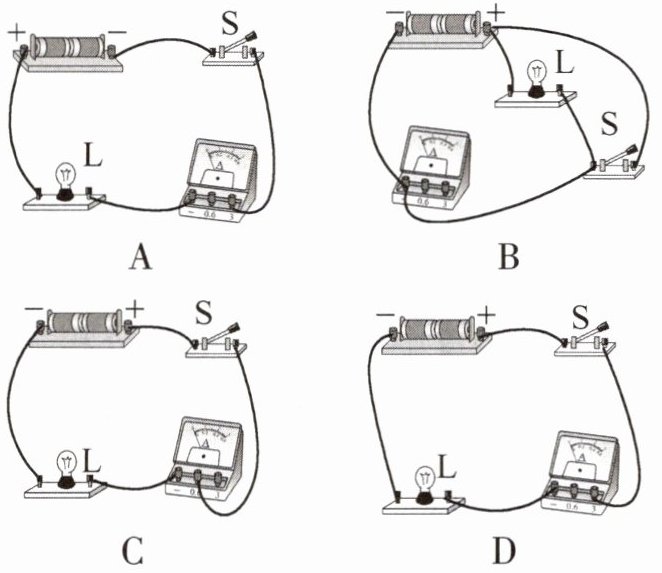

9. 已知一小灯泡单独接在两节干电池的电路中时,通过的电流约为0.5 A。若要使用电流表测量小灯泡工作时的电流,下列电路中,电流表的接法满足要求的是 (C)

答案： C

10. 小明用电流表测量电路中的电流。小明将电流表的0~3 A量程接入电路后,请旁边的小亮读数,小亮却按0~0.6 A的量程读数,读出的测量值为0.4 A,则实际测得的电流应该是 (D)

A.0.08 A
B.0.2 A
C.0.8 A
D.2 A

答案： D

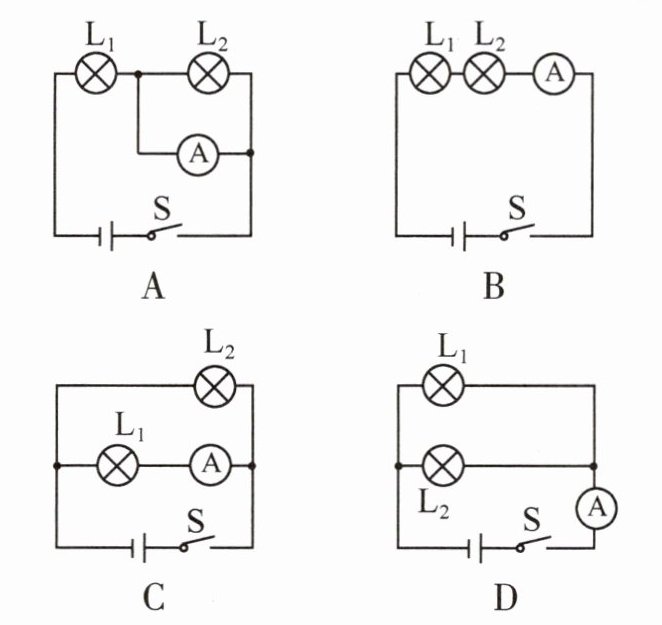

11. (2024·泉州)要用电流表测量通过灯泡L₂的电流,则下列电路接法正确的是 (B)

答案： B

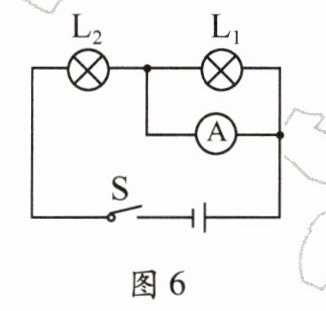

12. 如图所示,粗心的小强把电流表并联在了L₁的两端。此时如果闭合开关S,一定会发生的是 (C)


A.L₁被烧坏
B.电流表损坏
C.L₁不亮
D.L₂的灯丝烧断

答案： C

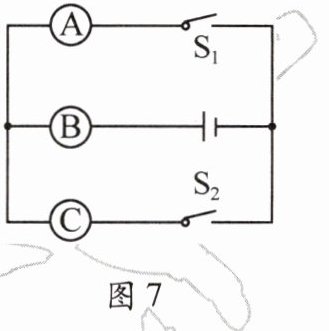

13. 在如图所示的电路中,开关闭合,“○”中可能是电流表或电灯,电灯能正常工作。下列说法正确的是 (C)


A.A和B为电流表,C为电灯
B.B和C为电灯,A为电流表
C.A和C为电灯,B为电流表
D.以上情况均有可能

答案： C

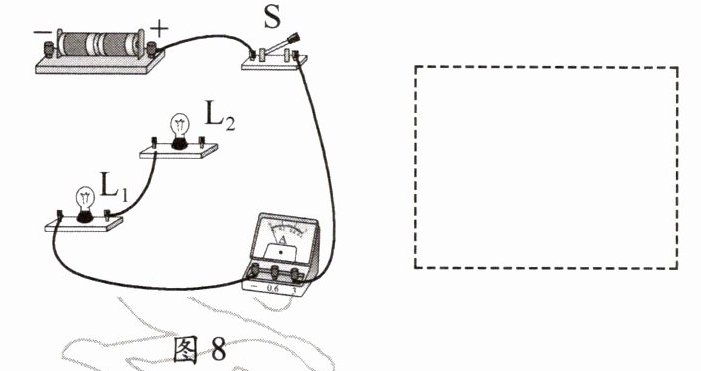

14. (2024·厦门)如图所示的器材,两灯并联,电流表只测量通过L₁的电流,开关控制L₁、L₂两灯。
(1)请添加两条导线将电路补充完整;
(2)在右边的虚线方框内画出对应的电路图。

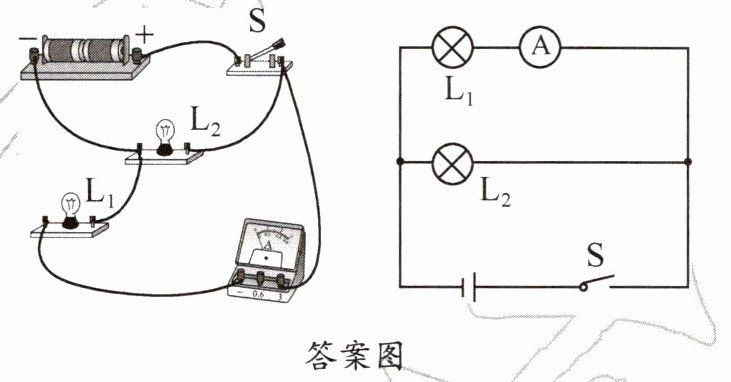

答案图

答案：
