《2026年育才金典九年级物理全一册教科版》

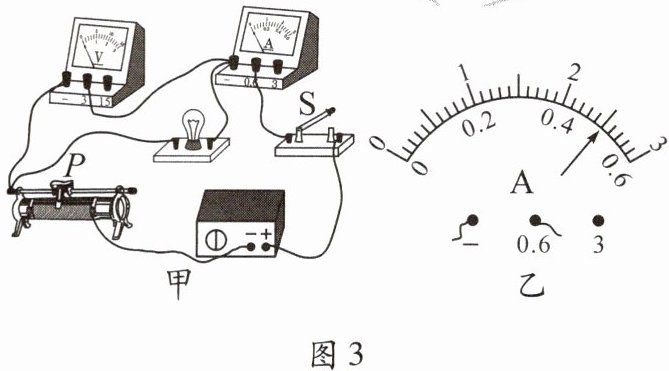

7. 小林想测量一个小灯泡的额定功率及其正常发光时的电阻。已知小灯泡的额定电压为2.5 V,实验中小林连接的电路如图3甲所示。实验中,当电压表的示数为2.5 V时,电流表的示数如图3乙所示。根据实验过程及现象,下列判断正确的是 (D)


A.闭合开关前,应将滑动变阻器的滑片P移到最右端,以保护电路
B.图3乙中电流表的示数为0.45 A
C.小灯泡正常发光时的电阻为5.5 Ω
D.小灯泡的额定功率为1.25 W

答案： D

8. 在“测定小灯泡额定功率”实验中,当实验者用手移动滑动变阻器的滑片时,其眼睛应观察 (C)

A.小灯泡的发光情况
B.滑动变阻器滑片的位置
C.电压表的示数
D.电流表的示数

答案： C

9. 某汽车上的一个灯泡标有“12 V ×× W”的字样,为了确定该灯泡的额定功率,下列方案最合理的是 (C)

A.接入电压为12 V的电路,使之正常发光,再与有标记的灯泡比亮度判断
B.在实验室里利用干电池、电压表、电流表等器材测出灯丝的电阻,再利用公式P额=U额²/Rₗ计算
C.接入电压为12 V的电路,测出通过灯泡的电流,再利用公式P额=U额I额计算
D.与其他标有“12 V”字样的灯泡直接从外观上比较确定

答案： C

10. (2024·牡丹江)小江发现家里不同房间的灯亮度不同,猜想这可能与灯泡的电功率有关。他找来若干节新干电池、开关、滑动变阻器、电流表、电压表、同一规格的导线若干,测量额定电压为2.5 V的小灯泡的功率。

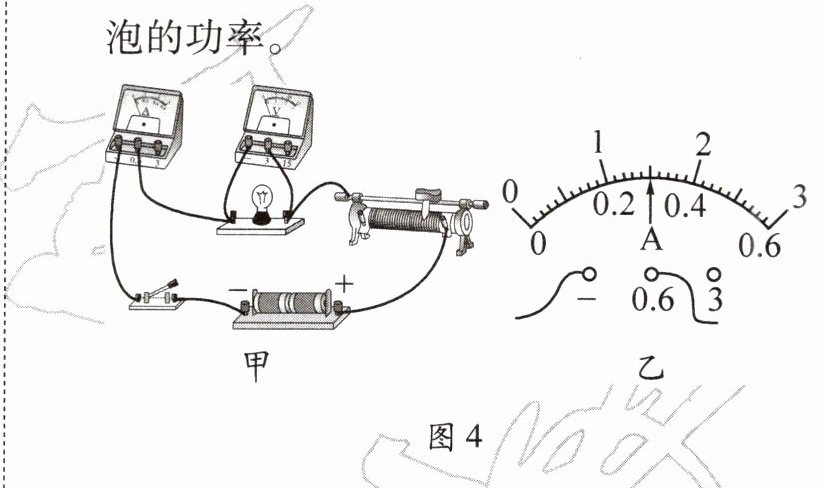

(1)如图4甲所示,小江连接好电路,闭合开关后,移动滑动变阻器的滑片,将得到的数据记入表格。他发现,即使将滑动变阻器的滑片移动到阻值最小的位置,小灯泡两端的电压也无法达到2.5 V,解决此问题的办法是加一节新的干电池。
(2)问题解决后,小江移动滑动变阻器的滑片,使小灯泡两端的电压达到2.5 V。如图4乙所示,此时电流表的示数为0.3A,小灯泡的额定功率为0.75W。

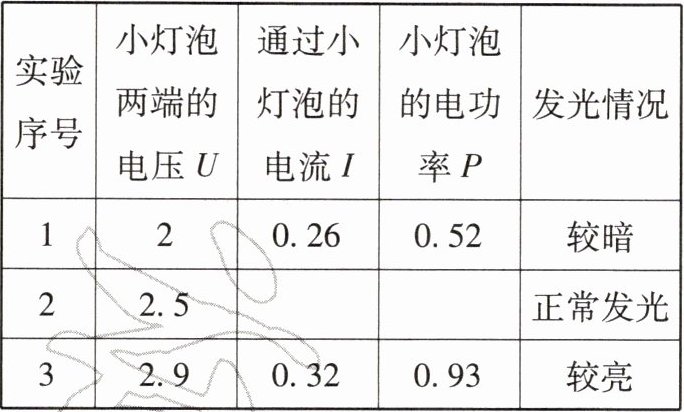

(3)小江继续移动滑动变阻器的滑片,使小灯泡两端的电压为2.9 V,读出电流表的示数,并将得到的数据记入表格。根据表中数据可知,小江设计的表格的不足之处是测量的物理量没有单位。

(4)实验表明:小灯泡的亮度由实际功率决定。

答案： 加一节新的干电池; 0.3; 0.75; 测量的物理量没有单位; 实际功率
