《2026年育才金典九年级物理全一册教科版》

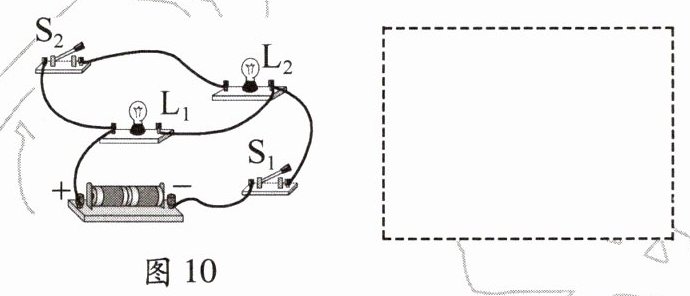

15. (2024·保定)请根据如图10所示的实物电路在右边的虚线方框内画出对应的电路图。

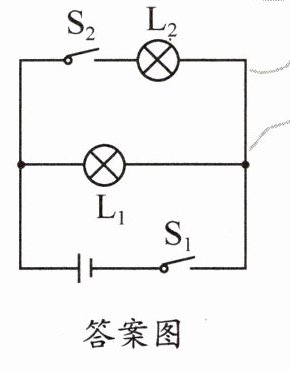

答案：

16. (2023·从江)在“连接串联电路”实验中,小明设计的电路图如图11所示。
(1)在连接实物电路时,开关应该处于 断开 状态。
(2)小明连接好实物电路后闭合开关S，发现L₁、L₂两个灯泡都不亮,他用手按一下灯泡L₁,灯泡L₁、L₂仍然都不亮;按一下灯泡L₂,L₁、L₂两个灯泡都亮,松开手后L₁、L₂两个灯泡又都不亮。电路中发生的故障可能是 (D)
A. 灯泡L₁灯丝断了
B. 灯泡L₂灯丝断了
C. 灯泡L₁短路
D. 灯泡L₂与灯座接触不良
(3)闭合开关,小明观察到灯泡L₁比灯泡L₂亮些。有同学认为这是因为灯泡L₁比灯泡L₂更靠近电源的正极。在不增加其他器材的条件下,能判断这种观点是否正确的做法是 断开开关,将两灯位置互换,闭合开关后观察两灯的亮度关系。

答案： 断开; D; 断开开关,将两灯位置互换,闭合开关后观察两灯的亮度关系

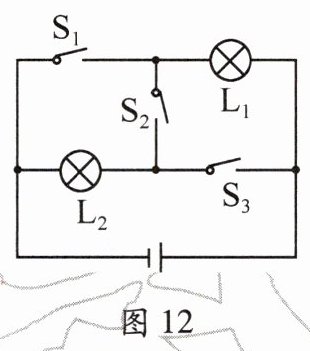

1. (2023·巴中)关于如图12所示的电路,下列说法正确的是 (A)


A.当闭合开关S₁、S₂、S₃时,电源短路
B.当闭合开关S₁、S₂时,L₁、L₂并联
C.当闭合开关S₂、S₃时,L₁、L₂串联
D.当闭合开关S₁、S₃时,L₁、L₂串联

答案： A

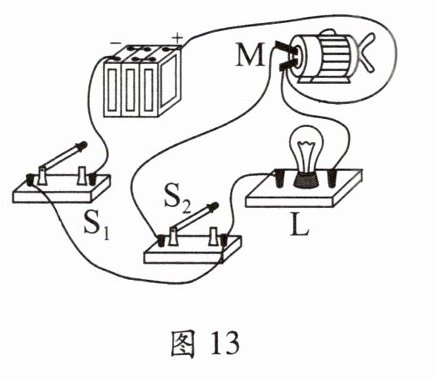

2. 将灯泡L和小电动机M接在如图13所示的电路中,则下列说法正确的是 (D)


A.开关S₁只控制灯泡L
B.开关S₂只控

制

灯泡L
C.先闭合S₁,再闭合S₂时,灯泡L短路
D.同时闭合S₁、S₂,灯泡L和电动机M并联

答案： D

3. 如图14所示的电路,将两个灯泡接入电路,则下列说法不正确的是 (B)


A.S闭合时,电路短路
B.S闭合时,两个灯泡并联,且都能发光
C.要想使两个灯泡串联,可去掉导线b
D.要想使两个灯泡并联,可将导线d由D点拆下接到C点上

答案： B
