《2026年育才金典九年级物理全一册教科版》

13. (2024·海林)如图8所示的电路,电源电压保持不变,R₁的阻值10Ω。闭合开关S,将滑动变阻器R₂的滑片P移到最左端时,电流表的示数为0.6A;当将滑动变阻器R₂的滑片P移到最右端时,电压表的示数为5V。求:
(1)电源电压；
(2)R₂的最大值。

答案： 答案:
(1)6 V;
(2)50 Ω

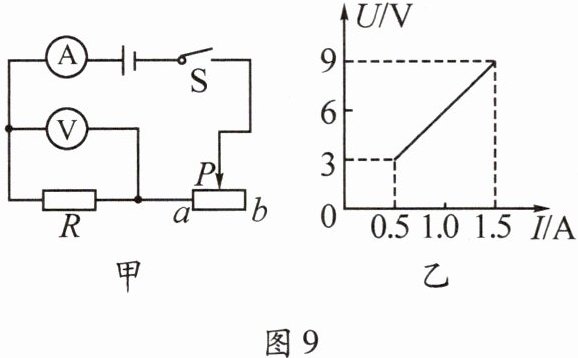

1. (2024·吉安)如图9甲所示的电路,电源电压保持不变。闭合开关,将滑动变阻器的滑片P从b端移到a端的过程中,电压表的示数U与电流表示数I的变化关系如图9乙所示。下列说法错误的是(C)


A.电源电压为9 V
B.定值电阻R的阻值为6 Ω
C.滑动变阻器的阻值范围为0~18 Ω
D.若定值电阻R接触不良,电流表的示数为0 A,电压表的示数为3 V

答案： C

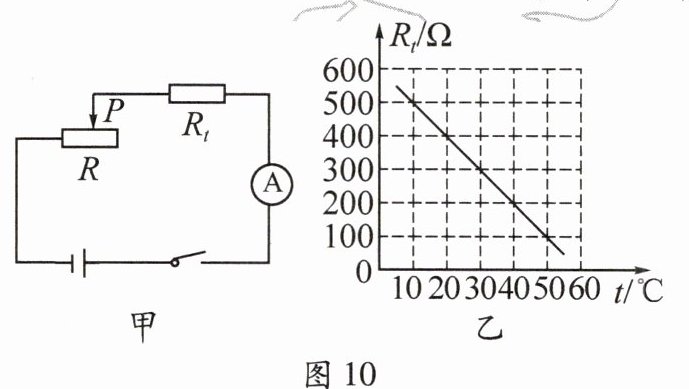

2. (2024·郑州)(多选)图10甲所示是小明用

热

敏

电阻测量环境温度设计的电路图,其中电源电压恒为6V,电流表的量程为0~0.02A,Rₜ为热敏电阻,其阻值随环境温度变化的图像如图10乙所示。将此电路放在温度为20℃的环境中时,电流表的示数为0.01A。下列分析正确的是(AD)


A.此时滑动变阻器R接入电路的阻值为200 Ω
B.若环境温度升高,电流表的示数将变小
C.保持滑动变阻器R的滑片P不动,该电路能测量的最高环境温度为40℃
D.要想提高该电路所测的最高温度,可以将滑动变阻器R的滑片P向右移动

答案： AD
