《2026年育才金典九年级物理全一册教科版》

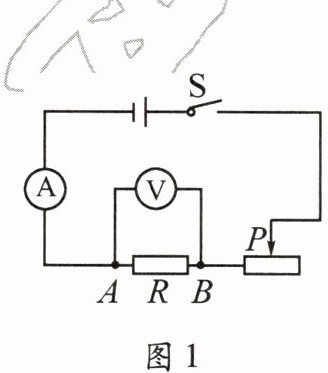

1. 图1所示是小华做“探究电流与电阻关系”实验设计的电路,A、B间可以换接多个不同阻值的电阻。在每次换接电阻后,他应调节滑动变阻器的滑片P控制A、B间电压不变;换接电阻多次实验,是为了得出普遍结论。

答案： 电压; 得出普遍结论

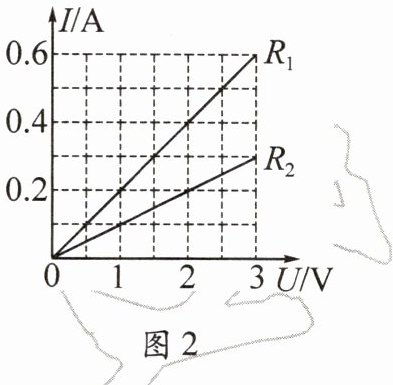

2. 在“探究电流与电压的关系”实验中,某同学根据实验数据分别画出了电阻R₁和R₂的I-U图像,如图2所示,则R₁与R₂的阻值之比为1:2。完成实验后,分析数据可知:在电阻一定时,电流与电压成正比。

答案： 1:2; 正

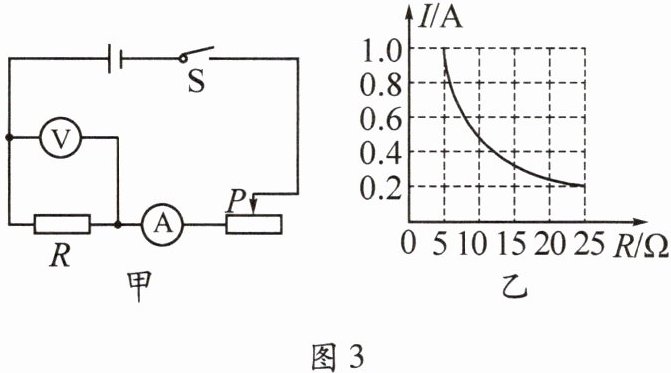

3. 小宇在探究导体中的电流与导体电阻的关系时,设计了图3甲所示的电路,图3乙所示是根据测量数据绘制的图像。实验中,当他把10Ω的定值电阻换成15Ω的定值电阻时,应将滑动变阻器的滑片P向右(选填“左”或“右”)移动,使电压表的示数保持5V不变。

答案： 右; 5

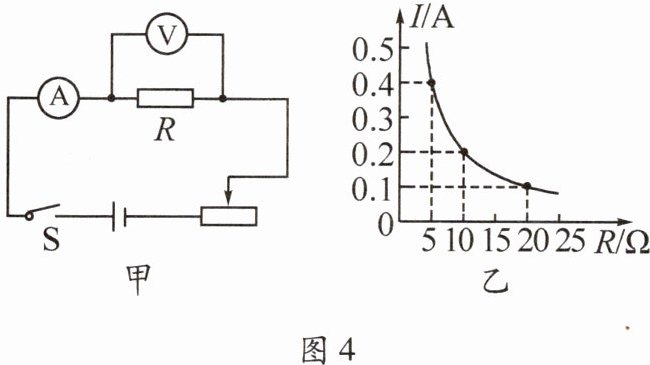

4. (2024·南京)小明在探究电流与电压的关系时,设计了如图4甲所示的电路,其中电源电压为6V且保持不变,R是阻值为5Ω为定值电阻。

(1)连接电路时,开关S应保持断开状态。
(2)小明进行了多次实验,记录数据,可得出结论:电阻不变时,电流与电压成反比。
(3)完成该实验后,小明又选取阻值分别为10Ω、20Ω的两个定值电阻和原有实验器材继续探究电压不变时电流与电阻的关系,并绘制出如图4乙所示的图像。为完成整个实验,小明应该选取的滑动变阻器的规格是D(选填字母序号)。
A. “20Ω 1.0 A”
B. “30Ω 1.0 A”
C. “40Ω 0.3 A”
D. “50Ω 1.0 A”

答案： 断开; 电流与电压成反比; D

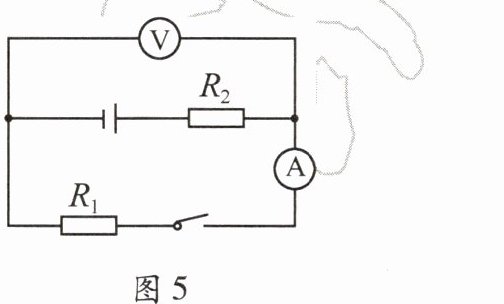

5. 在如图5所示的电路中,R₂的阻值为3Ω。闭合开关后,电压表的示数为6V,电流表的示数为1A,则R₁=6Ω;若断开开关,电压表的示数为9V。

答案： 6; 9

6. (2024·邳州)一个阻值为9Ω的小灯泡正常工作时的电压为6V,若把它接在电压为8V的电源上,要使它能正常发光,应串联一个3Ω的电阻。

答案： 串; 3

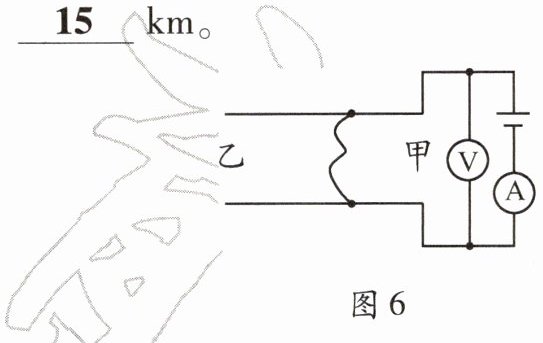

7. (2024·大连)甲、乙两地相距50km,在甲、乙两地之间沿直线架设了两条输电线,已知每条输电线每千米的电阻为0.2Ω。现输电线的某处发生了短路,为确认短路位置,检修员在甲地利用电压表、电流表和电源接成如图6所示的电路进行测量。当电压表的示数为6.0V时,电流表的示数为1.0A,则接入该电路的输电线的电阻为6Ω,短路位置到甲地的距离为15km。

答案： 6; 15
