《2026年育才金典九年级物理全一册教科版》

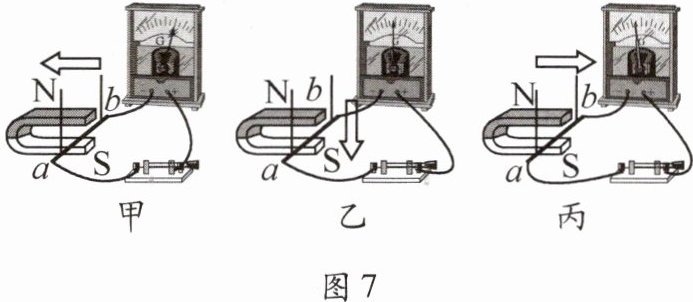

11. 如图7所示，在“探究导体在磁场中运动时产生感应电流的条件”实验中，小华做了甲、乙、丙三次实验，图中箭头方向为导体ab的运动方向。实验中，通过观察灵敏电流表指针是否偏转来判断电路中是否产生感应电流；三次实验中，乙（选填“甲”“乙”或“丙”）图中没有感应电流产生。让导体ab缓慢做切割磁感线运动时，灵敏电流表指针偏转的角度较小；让导体ab快速做切割磁感线运动时，指针偏转的角度较大。这说明感应电流的大小与导体切割磁感线运动的快慢有关。小华改变磁场方向，重复上述实验，灵敏电流表的指针反向偏转，说明感应电流的方向与磁场方向有关。

答案： 灵敏电流表指针是否偏转; 乙; 导体切割磁感线运动的快慢; 磁场方向

1. 小明制作了一个“会发光的二极管”，其电路简图如图8所示。二极管具有单向导电性，电流只能从二极管的正极流入，由负极流出。演示时，小明左右移动塑料管，会看见两个二极管交替发光。下列说法不正确的是（B）


A.发生该现象的原理是电磁感应
B.二极管发光时，图中的条形磁体相当于电源
C.二极管交替发光，说明线圈中产生的电流的方向不断改变
D.在该过程中，机械能转化为电能

答案： B

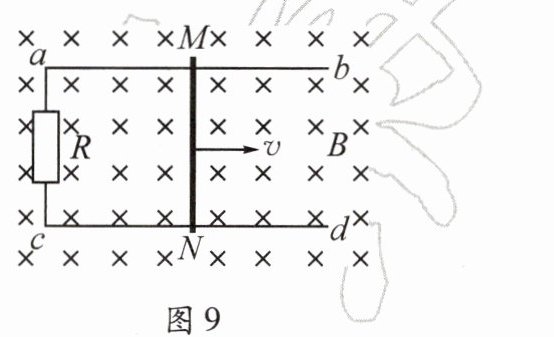

2. (2024·肥东)图9所示是某实验装置的俯视图，“×”表示垂直于纸面向内的磁场，ab、cd是两根金属导轨，它们被平行放置在同一水平面内，定值电阻R通过导线接在a端与c端之间。将金属棒MN放在ab、cd两根导轨上，当拉着金属棒MN向右滑动时，金属棒MN中有从N流向M的电流。下列说法不正确的是（C）


A.此实验装置反映的原理是电磁感应
B.若使磁场方向垂直于纸面向外，拉着金属棒MN向右滑动时，金属棒MN中有从M流向N的电流
C.拉着金属棒MN向右滑动的过程中，其M端相当于电源的负极
D.若金属棒MN向左滑动，电阻R中的电流方向为从c流向a

答案： C
