《2026年育才金典九年级物理全一册教科版》

1. 滑动变阻器的原理:通过改变接入电路的电阻丝的长度来改变电阻大小。

答案： 长度

2. 滑动变阻器上标有“20Ω 1.5 A”的字样，其中,20Ω表示滑动变阻器接入电路的最大阻值为20欧,1.5 A表示允许通过的最大电流为1.5 A。

答案： 滑动变阻器接入电路的最大阻值为20欧; 允许通过的最大电流为1.5 A

3. 滑动变阻器在使用时应与被控制的元件串联,选择一上一下两个接线柱;为了保护电路,闭合开关前,电路中的电阻要调到最大（选填“大”或“小”）,即应将滑动变阻器的滑片调到离使用的下接线柱最远（选填“远”或“近”）的位置。

答案： 串; 一上一下; 大; 远

1. 在如图1所示的电路中,通过调节滑动变阻器的滑片P来调节灯的亮度,若要求向左移动滑片P时灯逐渐变亮,则M接C(选填“A”或“C”),N接B(选填“B”或“D”)。

答案： C; B

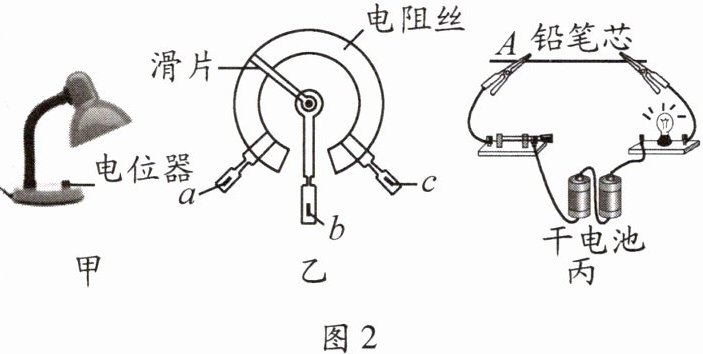

2. 图2甲所示是小明使用的调光台灯,图2乙所示是调光的电位器结构图。顺时针转动旋钮,滑片在弧形电阻丝上同向滑动,灯泡变亮。电位器与台灯的灯泡是串联(选填“串联”或“并联”)的,此时是将电位器的接线柱b和c(选填“a和b”“b和c”或“a和c”)接入电路的。小明搜集了很多材料和长度都相同,但粗细不同的铅笔芯,图2丙所示是他用身边的器材自制的简易调光灯电路。闭合开关,在将夹子A从最左端移到右端的过程中,他发现灯泡的亮度变化不明显,此时他应该调换更细(选填“粗”或“细”)的铅笔芯来做实验。

答案： 串联; b和c; 细

3. 某同学设计了一个风力测定仪,如图3所示,O是转动轴,OC是金属杆,下面连接着一块受风板。AB是一段圆弧形电阻,P是金属杆与圆弧形电阻接触的点,电路中接有一个小灯泡,测风力时,闭合开关S即可。通过分析可知:金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器,风力越大,小灯泡越亮。

答案： 滑动变阻器; 越亮

4. 如图4所示,电阻箱的示数是527Ω。

答案： 527

5. (2024·吉林)小明使用如图5所示的电路改变小灯泡的亮度,则下列说法错误的是 (C)


A.为了保护电路,连接电路时,开关要断开,滑动变阻器的滑片要移到阻值最大的位置
B.电路中滑动变阻器的主要作用是通过调节其电阻值,改变电路中的电流
C.闭合开关,向右移动滑动变阻器的滑片P时,小灯泡变亮
D.闭合开关,将滑动变阻器的滑片P移至最左端时,小灯泡两端的电压等于电源电压

答案： C
