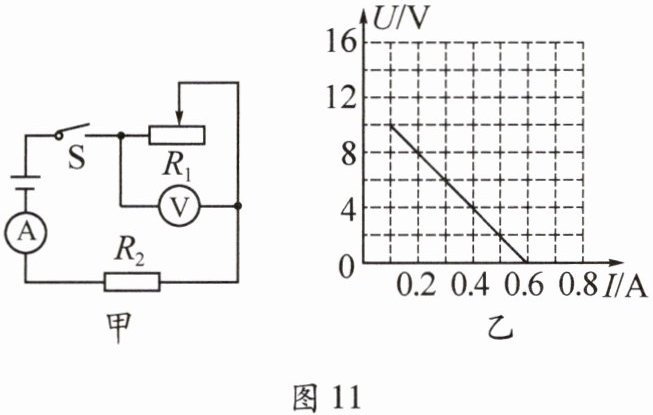

11. (2023·咸阳)如图11甲所示的电路，电源电压保持不变，R₂是定值电阻。闭合开关，将滑动变阻器R₁的滑片从最右端移到最左端的过程中，电压表的示数U与电流表示数I的变化关系如图11乙所示。下列说法正确的是（C）

A.电源电压为10V
B.电路中允许通过的最大电流为0.5A
C.滑动变阻器R₁接入电路的最大阻值为100Ω
D.定值电阻R₂的阻值为40Ω

答案： C

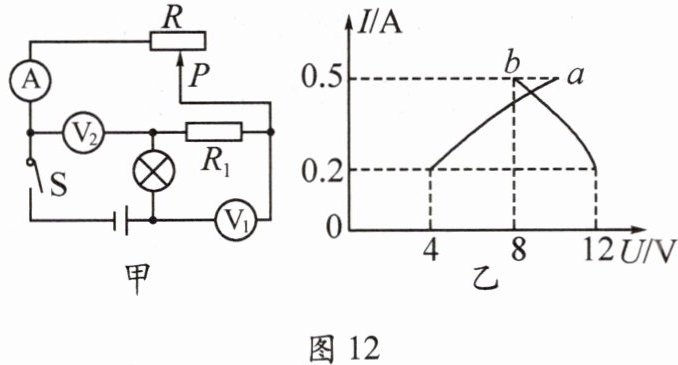

12. 如图12甲所示的电路，电源电压恒定，滑动变阻器R的规格为“50Ω 2A”。闭合开关S后，将滑动变阻器R的滑片P从最右端移至灯泡正常发光的位置，此过程中电流表的示数与两个电压表示数的关系图像如图12乙所示。下列说法正确的是（D）

A.电路中电源电压为16V
B.R₁的阻值为20Ω
C.图线b是电流表的示数与电压表V₁示数的关系图像
D.灯泡正常发光时，滑动变阻器R接入电路的阻值为6Ω

答案： D

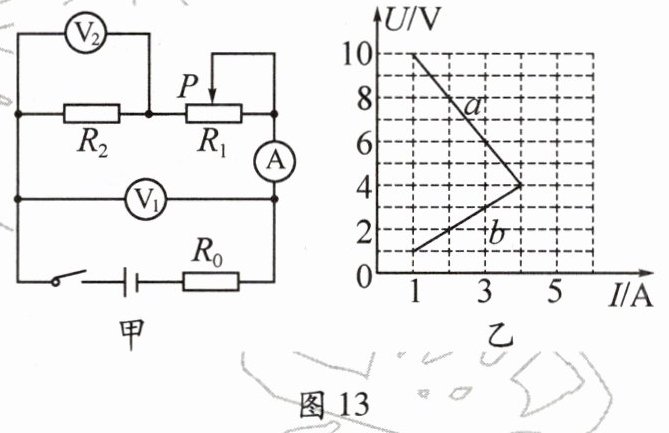

13. 在如图13甲所示电路中，R₀、R₂为定值电阻，在将滑动变阻器R₁的滑片P从最左端移动最右端的过程中，两电压表的示数随电流表示数的变化图线如图13乙所示。

(1)滑动变阻器R₁的最大阻值为多少Ω？
(2)电阻R₀的阻值为多少Ω？
(3)电源电压为多少V？
答案：(1)9Ω (2)2Ω (3)12V

答案：
(1)当滑片在最左端时，R₁接入电阻最大，电流最小为I=1A。此时V₁测R₂与R₁总电压U₁=10V，V₂测R₂电压U₂=1V。R₁两端电压U_R1=U₁-U₂=10V-1V=9V，R₁最大阻值R1_max=U_R1/I=9V/1A=9Ω。
(2)电源电压U=U₀+U₁=IR₀+U₁。滑片在最左端：U=1A×R₀+10V；滑片在最右端，R₁=0，电流最大I=4A，U₁=4V，U=4A×R₀+4V。联立方程：1×R₀+10=4×R₀+4，解得R₀=2Ω。
(3)电源电压U=1A×2Ω+10V=12V。
(1)9Ω
(2)2Ω
(3)12V
