《2026年育才金典九年级物理全一册教科版》

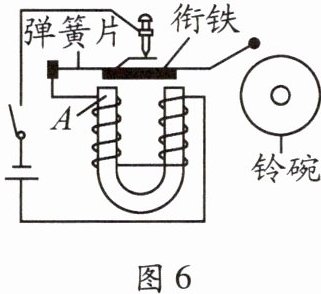

6. (2023·西安)如图6所示是直流电铃的工作原理图。下列说法不正确的是 (C)

A.电铃利用电流的磁效应工作
B.电流通过电磁铁时,电磁铁有磁性且其A端为N极
C.小锤打击铃碗时,电磁铁仍具有磁性
D.电磁铁吸引衔铁,弹性片发生弹性形变而具有弹性势能

答案： C

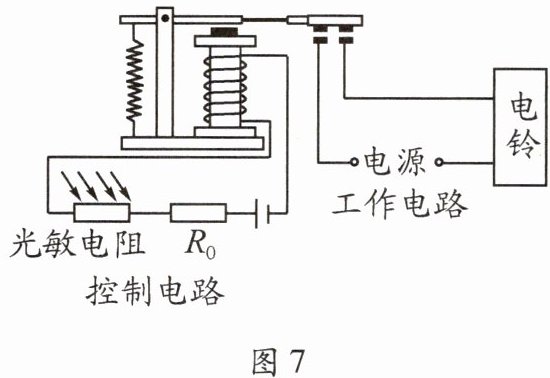

1. (2024·贵州)小明为抽屉设计了一个简易防盗报警器,并将它安装在抽屉内。报警器的原理图如图7所示,光敏电阻的阻值随光照射强度的增大而变小。下列分析正确的是 (B)

A.控制电路为工作电路提供电源
B.拉开抽屉时,控制电路中的电流变大,电铃响
C.合上抽屉时,光敏电阻的阻值减小
D.为增强电磁铁的磁性,可适当减少线圈的匝数

答案： B

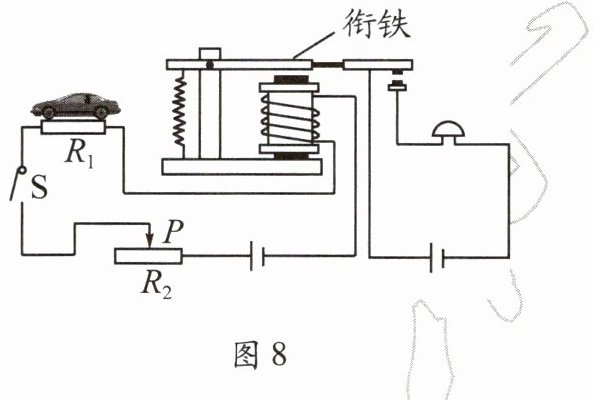

2. (2024·惠州)如图8所示是某道路限载报警器的工作原理图,其中电源电压保持不变,R₁是力敏电阻,其阻值随压力变化而变化。闭合开关S,当汽车的质量超过限载质量时,电磁铁吸下衔铁,电铃响。根据不同的路面,可以通过改变滑动变阻器R₂滑片P的位置来设定不同的汽车限载质量。下列说法错误的是 (B)

A.电磁铁能吸下衔铁,是由于电流的磁效应
B.检测时,汽车的质量越大,电磁铁的磁性越弱
C.力敏电阻R₁的阻值随压力的增大而减小
D.若要提高设定的汽车限载质量,应将滑动变阻器R₂的滑片P向左移动

答案： B
