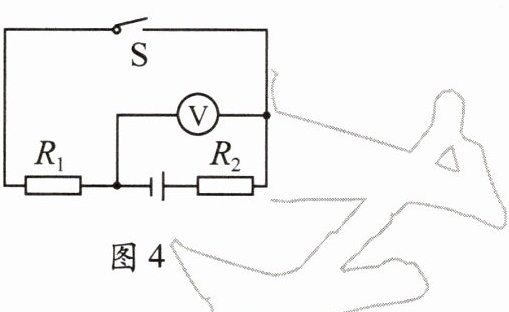

8. 如图4所示的电路,电源电压为3V且保持不变,闭合开关,电压表的示数为2V。下列结论正确的是(

A.电压表测R₂两端的电压
B.通过R₁、R₂的电流不相等
C.R₁、R₂两端的电压之比为3:2
D.R₁、R₂电阻的阻值之比为2:1
D
)A.电压表测R₂两端的电压
B.通过R₁、R₂的电流不相等
C.R₁、R₂两端的电压之比为3:2
D.R₁、R₂电阻的阻值之比为2:1
答案:
D
9. (2024·福州)将一盏正常工作时电压为6V、电阻为12Ω的电灯接在电压为18V的电路中,要使此灯正常工作,下列做法正确的是(
A.串联一个24Ω的电阻
B.串联一个4Ω的电阻
C.并联一个24Ω的电阻
D.串联一个36Ω的电阻
A
)A.串联一个24Ω的电阻
B.串联一个4Ω的电阻
C.并联一个24Ω的电阻
D.串联一个36Ω的电阻
答案:
A

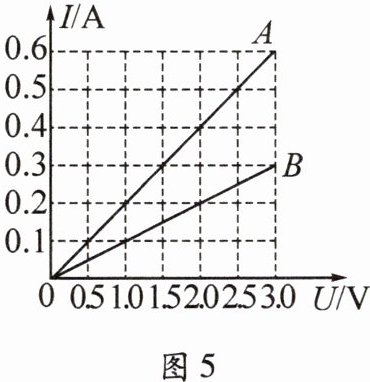

10. 图5所示是电阻A和B的I-U图像。下列说法正确的是(

A.电阻A的阻值为10Ω
B.电阻B的阻值为5Ω
C.当电阻A和B串联在3.0V的电源上时,电路中的电流为0.2A
D.当电阻A和B串联时,通过两个电阻的电流之比为1:2
C
)A.电阻A的阻值为10Ω
B.电阻B的阻值为5Ω
C.当电阻A和B串联在3.0V的电源上时,电路中的电流为0.2A
D.当电阻A和B串联时,通过两个电阻的电流之比为1:2
答案:
C

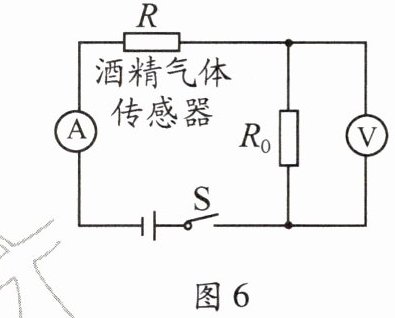

11. (2024·广州)图6所示是酒精浓度检测仪的简化电路图,其中R₀为定值电阻,R为酒精气体传感器,R的电阻值随酒精气体浓度的增大而减小。如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大,下列说法正确的是(

A.A表的示数越大,V表的示数越小
B.A表的示数越小,V表的示数越大
C.A表和V表的示数均越小
D.A表和V表的示数均越大
D
)A.A表的示数越大,V表的示数越小
B.A表的示数越小,V表的示数越大
C.A表和V表的示数均越小
D.A表和V表的示数均越大
答案:
D

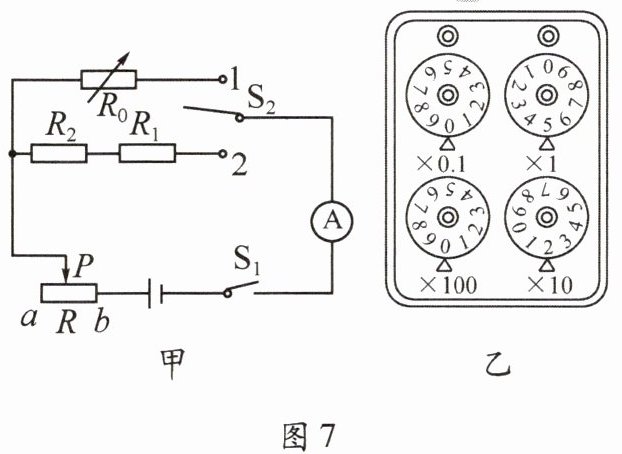

12. 某实验小组利用图7甲所示的电路探究串联电路中等效电阻与各分电阻之间的关系,其中R₁=10Ω,R₂=15Ω。

(1)小组同学按图7甲连接电路时,应将开关
(2)将开关S₂接“2”触点,闭合开关S₁,调节滑动变阻器R的滑片P,使电流表的指针指在适当的位置,记下此时电流表的示数为I。
(3)断开开关S₁,再将开关S₂接“1”触点,保持滑动变阻器R的滑片P的位置不变,闭合开关S₁,调节电阻箱R₀的阻值,如图7乙所示,使电流表的示数仍为I,则串联电路的等效电阻是
(4)换用不同规格的定值电阻,重复上述过程多次实验,由此得到串联电路中等效电阻R₀与各分电阻R₁、R₂之间的关系表达式:
(1)小组同学按图7甲连接电路时,应将开关
断开
,并将电阻箱R₀的阻值调至最大,同时将滑动变阻器R的滑片P移至a
(选填“a”或“b”)端。(2)将开关S₂接“2”触点,闭合开关S₁,调节滑动变阻器R的滑片P,使电流表的指针指在适当的位置,记下此时电流表的示数为I。
(3)断开开关S₁,再将开关S₂接“1”触点,保持滑动变阻器R的滑片P的位置不变,闭合开关S₁,调节电阻箱R₀的阻值,如图7乙所示,使电流表的示数仍为I,则串联电路的等效电阻是
25
Ω。(4)换用不同规格的定值电阻,重复上述过程多次实验,由此得到串联电路中等效电阻R₀与各分电阻R₁、R₂之间的关系表达式:
R₀=R₁+R₂
。
答案:
断开; a; 25; R₀=R₁+R₂
