《2026年育才金典九年级物理全一册教科版》

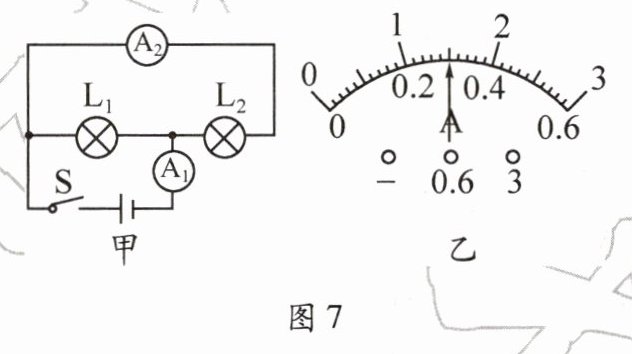

7. (2024·辽宁)如图7甲所示的电路,闭合开关S后,L₁、L₂两个灯泡都能发光,图7乙所示为电流表A₁指针的位置。如果电流表A₂的示数是0.5A,下列说法错误的是(C)


A.电流表A₁一定连接的是“3”接线柱
B.灯泡L₁和L₂并联
C.通过灯L₂的电流为0.3A

D.通过灯L₁的电流为1A

答案： C

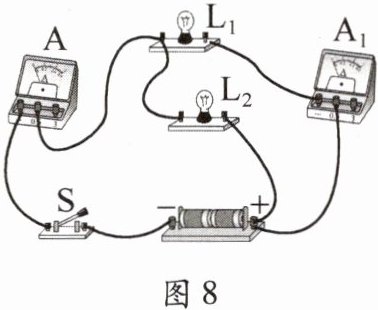

8. (2024·泰安)如图8所示的实验电路,闭合开关S后,电流表A的示数为0.5A,电流表A₁的示数为0.3A。下列说法正确的是(C)

A.灯L₁与L₂串联
B.开关S只控制L₁
C.通过灯L₁、L₂的电流分别为0.3A、0.2A
D.通过灯L₁、L₂的电流分别为0.2A、0.5A

答案： C

9. 将L₁、L₂、L₃三盏灯并联在电路中,L₁最暗,L₂较亮,L₃最亮,则这三盏灯两端的电压大小关系是(B)

A.$U_{1}＞U_{2}＞U_{3}$
B.$U_{1}=U_{2}=U_{3}$
C.$U_{1}＜U_{2}＜U_{3}$
D.无法判断

答案： B

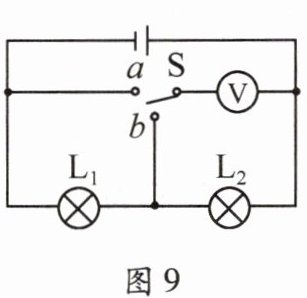

10. (2024·珠海)如图9所示的电路,开关S接“a”时,电压表的示数为11V。开关S接“b”时,电压表的示数为5V,此时灯L₁两端的电压为(C)

A.3V
B.5V
C.6V
D.11V

答案： C

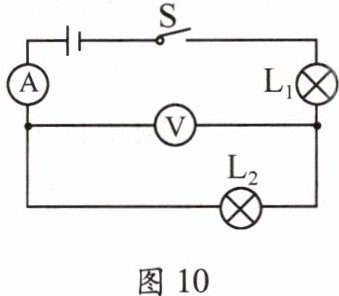

11. 对于图10所示的电路,如果两个灯泡中有一个发生了故障,闭合开关S后,下列描述正确的是(D)

A.若灯泡L₁断路,则电压表有示数,电流表无示数
B.若灯泡L₁短路,则电压表无示数,电流表有示数
C.若灯泡L₂断路,则电压表和电流表均无示数
D.若灯泡L₂短路,则电压表无示数,电流表有示数

答案： D

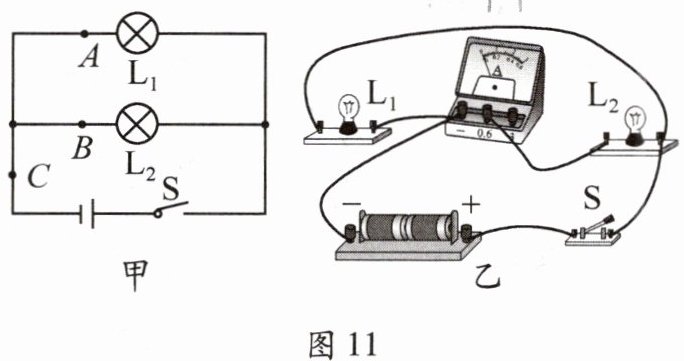

12. (2024·成都)在“探究并联电路中的电流特点”实验中,图11甲所示是某小组的同学设计的电路图。

（1）图11乙是该小组的同学连接的电路,闭合开关S,电流表测通过L₂的电流。

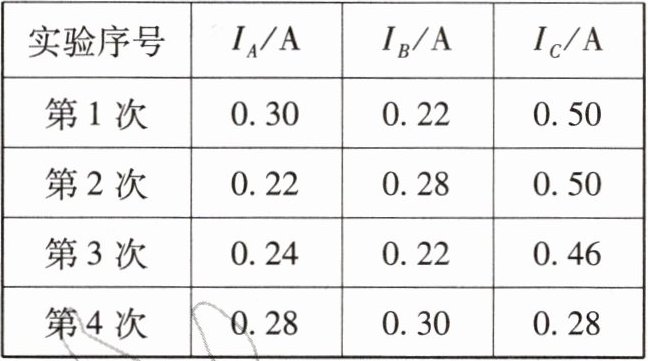

（2）该小组的同学换用不同规格的小灯泡进行实验,用电流表多次测量通过A、B、C三点的电流,记录的实验数据如下表。

分析表中数据,

下

列

说法不合理的是B(选填字母序号)。
A. 四次实验中,电流表选用的量程均为0~0.6A
B. 上表中的数据均在误差范围内
C. 本实验中还可测量更多组数据
D. 通过多次实验,可避免偶然性
（3）小成同学测量通过小灯泡L₁的电流时,小灯亮L₁正常发光,小灯泡L₂忽亮忽灭,则他接下来的操作应该是检查L₂支路的接线柱是否连接好(写出一条即可)。

答案： L₂; B; 检查L₂支路的接线柱是否连接好
