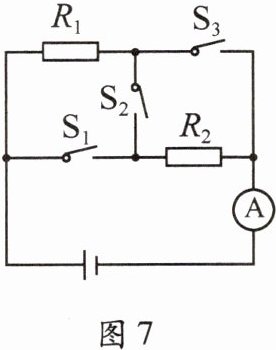

13. 在如图7所示的电路中,电源电压保持不变,电阻R₁的阻值为10Ω。当开关S₁和S₂断开,开关S₃闭合时,电流表的示数为0.6A;当开关S₂断开,开关S₁、S₃闭合时,电流表的示数为0.8A。求:
(1)电阻R₂的阻值；
(2)断开开关S₁和S₃,闭合开关S₂时,R₁两端的电压。

答案： 答案:
(1) 30 Ω;
(2) 1.5 V

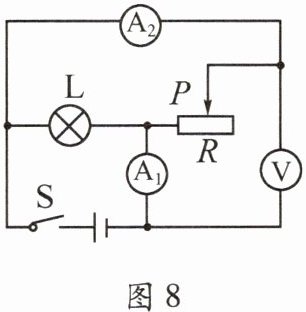

1. (2024·南昌)如图8所示的电路,电源电压保持不变。闭合开关S,将滑动变阻器R的滑片P由中点向右移动的过程中,下列说法正确的是(B)


A.电流表A₁的示数不变,电流表A₂的示数变小
B.电压表V的示数不变,灯泡L的亮度不变
C.电流表A₂的示数变小,灯泡L的亮度变暗
D.电压表V的示数变大,电流表A₁的示数变小

答案： B

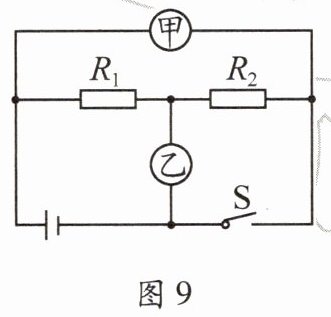

2. (2023·保定)(多选)如图9所示,当S闭合,甲、乙两表为电压表时,两表的示数之比为U甲:U乙=7:2。下列说法正确的是(BD)


A.两个电阻的比值为R₁:R₂=7:2
B.两个电阻的比值为R₁:R₂=5:2
C.当S断开,甲、乙两表为电流表时,通过R₁的电流和通过R₂的电流之比为I₁:I₂=5:2
D.当S断开,甲、乙两表为电流表时,两表的示数之比为I甲:I乙=5:7

答案： BD
