《2026年育才金典九年级物理全一册教科版》

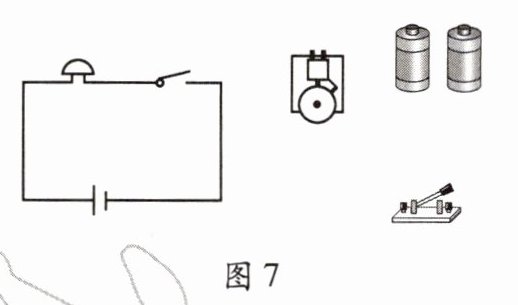

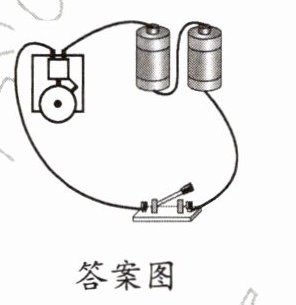

15. 根据如图所示的电路图,请用笔画线代替导线把实物连接成电路。

答案：

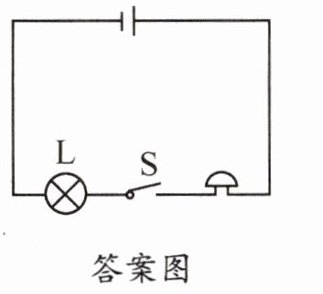

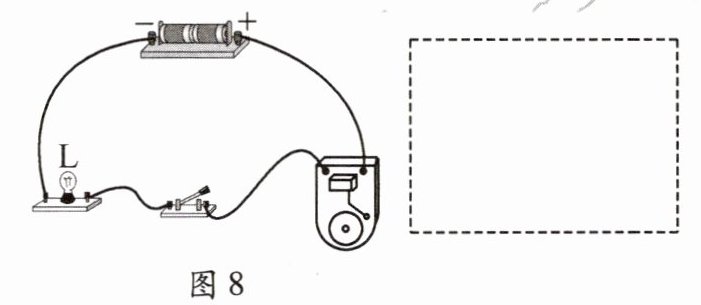

16. 请根据如图所示的实物电路,在右边的虚线方框内画出对应的电路图。

答案：

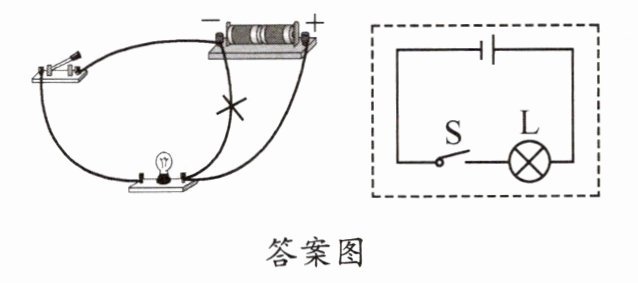

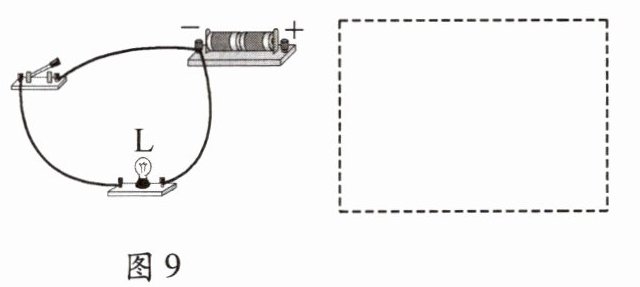

17. 如图所示是某同学连接的实物电路,其中一根导线连接错误。请在接错的导线上画“×”,然后用笔画线代替导线画出正确的连线,并在右边的虚线方框内画出对应的电路图。

答案：

1. 如图所示是一种声光报警器的电路,其中的各元件均能正常工作。下列现象描述正确的是 (D)

A.只闭合S₂时,铃响,灯不亮
B.只闭合S₁时,灯亮,铃不响
C.同时闭合S₁、S₂时,铃响,灯不亮
D.同时闭合S₁、S₂时,灯亮,铃不响

答案： D

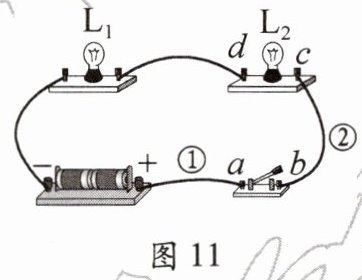

2. (2023·盐城)在如图所示的电路中,闭合开关,L₁、L₂两个灯泡都不发光。为了找到灯泡不亮的原因,小明将一根完好的导线一端固定在电源正极上,将其另一端依次接触a、b、c、d四个接线柱,发现只有与d接线柱接触时灯泡L₁才发光。若电路中只有一处断路,其位置可能是 (D)


A.导线①
B.开关
C.导线②
D.灯泡L₂

答案： D

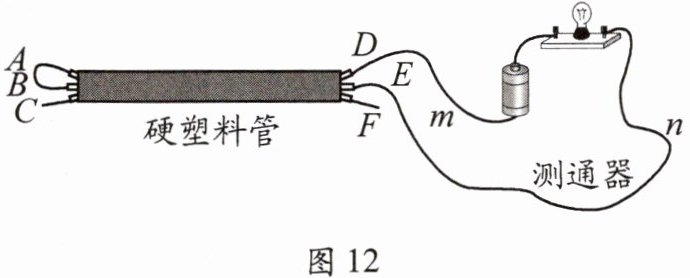

3. (2024·河北)如图所示,一根横跨长江两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根电线的两端,电工连接A和B,将测通器的m连接在D上,n连接E时小灯泡不发光,n连接F时小灯泡仍不发光。由此可以判断,为同一导线两端的是 (C)

A.A、E
B.B、F
C.C、D
D.C、F

答案： C
