《2026年育才金典九年级物理全一册教科版》

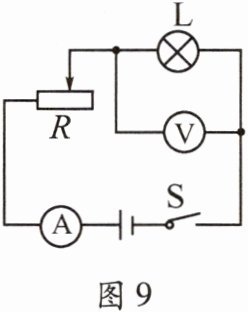

1. (2024·成都)小张用如图9所示的电路测量小灯泡的电阻,电流表和电压表选用小量程。闭合开关前,小张将滑动变阻器R的滑片移到最右端的目的是保护电路。闭合开关,她发现灯泡不亮,两电表的示数均很小,经过检查,确认电路连接正确,两电表均完好。小张的下一步操作应该是移动滑动变阻器的滑片,观察灯泡是否能发光,两电表是否有示数。

答案： 保护电路; 移动滑动变阻器的滑片,观察灯泡是否能发光,两电表是否有示数

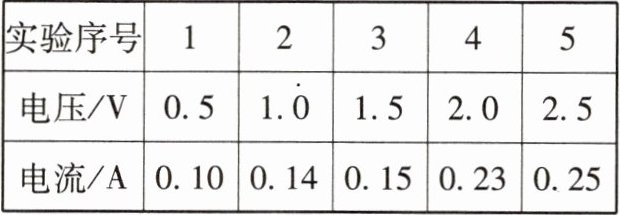

2. (2024·武汉)晓阳利用如图10所示的电路测量小灯泡的电阻,电源电压恒为4.5 V,小灯泡上标有“2.5 V”的字样,实验中他记录的数据如下表所示。下列结论正确的是 (A)
①第1次实验中滑动变阻器接入电路的阻值为40 Ω
②第3次实验中记录的数据是错误的
③5次实验中小灯泡正常发光时的电阻最小
④第2次和第4次实验中滑动变阻器两端的电压之比为5:7


A.①②
B.③④
C.①②③
D.①②④

答案： A

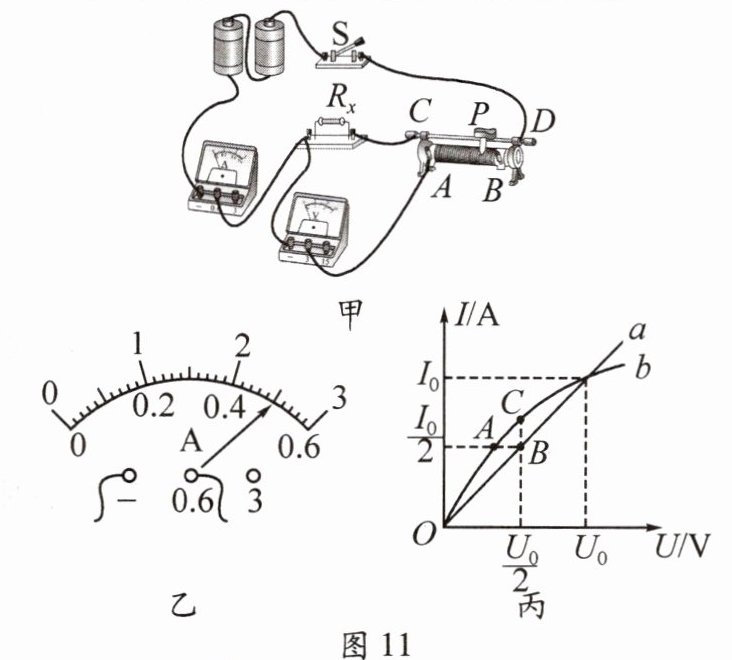

3. 图11甲所示是小明用两节干电池做电源,测量未知电阻Rx阻值的实验电路。

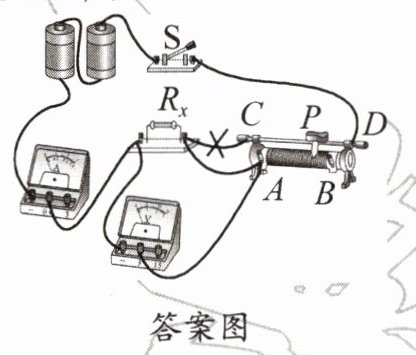

(1)在图11甲中找出连接错误的一根导线,在该导线上画“×”,并用笔画线代替导线将电路连接正确(所画导线用实线,导线不能交叉)。
(2)闭合开关,小明移动滑动变阻器的滑片P到某一位置时,电压表的示数为2 V,电流表的示数如图11乙所示,为0.5A,此次测得Rx的阻值为4Ω。接着小明又测了两次Rx的阻值,所得结果分别为3.9 Ω和3.8 Ω,则Rx的阻值应为3.9Ω。
(3)小明将定值电阻换成小灯泡,测量其电阻,然后根据实验数据在同一个平面坐标系中绘制出定值电阻和小灯泡的I-U图像,如图11丙所示,则图线b(选填“a”或“b”)反映了小灯泡的实验情况;图11丙中,A、B、C三点中电阻最大的是B点。

答案：
0.5; 4; 3.9; b; B
